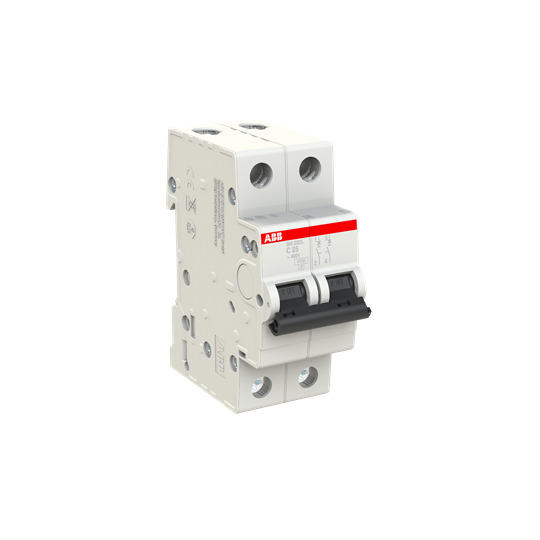

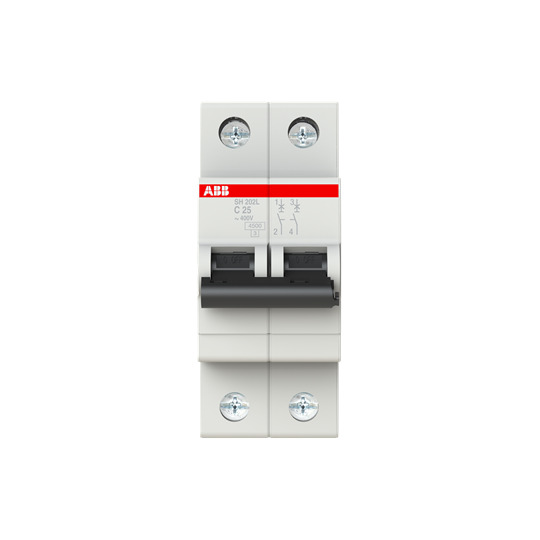

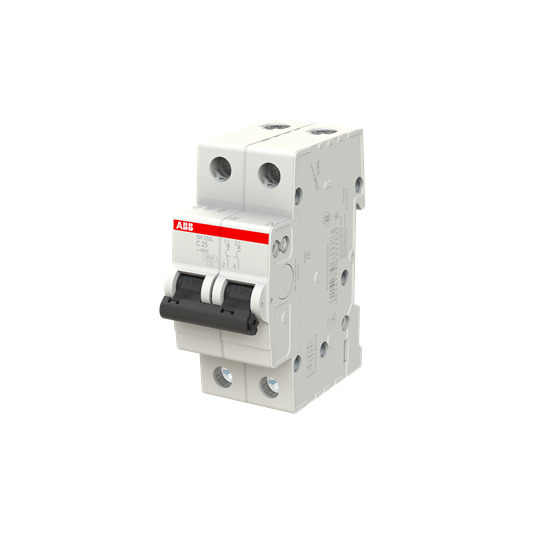

Siguranta automata ABB 2CDS242001R0254 2P 25A 4.5KA SH202L-C25

Siguranța automată ABB SH202L-C25 2P 25A 4,5kA este destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor în instalații rezidențiale, comerciale și aplicații similare. Construcția modulară, curba de declanșare C și configurația cu doi poli permit integrarea rapidă în tablouri electrice moderne, contribuind la funcționarea sigură a instalației.

Ce este o siguranță automată?

Siguranța automată este un aparat modular care întrerupe alimentarea electrică atunci când detectează suprasarcini sau scurtcircuite. Spre deosebire de siguranțele fuzibile, aceasta poate fi rearmată după eliminarea cauzei declanșării, fără înlocuirea componentelor.

Modelul ABB SH202L-C25 dispune de doi poli, curent nominal de 25A, curba de declanșare C și o capacitate de rupere de 4,5kA. Aceste caracteristici îl recomandă pentru protecția circuitelor de distribuție și a consumatorilor electrici alimentați la joasă tensiune.

Carcasa din termoplastic și execuția modulară permit montajul pe șină DIN în tablouri electrice, iar gradul de protecție IP20-IP40 este destinat utilizării în interiorul acestora.

Unde se utilizează?

Siguranța automată ABB este utilizată pentru protecția instalațiilor electrice din locuințe, birouri, spații comerciale și alte aplicații unde este necesară protecția împotriva supracurenților.

Curba de declanșare C este recomandată pentru circuite care alimentează consumatori cu curenți de pornire moderați, precum echipamente electrice, prize, corpuri de iluminat sau alte aplicații generale. Configurația cu doi poli permite întreruperea simultană a ambelor conductoare ale circuitului.

Caracteristici care diferențiază produsul

Modelul SH202L-C25 face parte din gama modulară ABB și oferă protecție magnetotermică împotriva suprasarcinilor și scurtcircuitelor. Curentul nominal de 25A, capacitatea de rupere de 4,5kA și curba C îl recomandă pentru numeroase aplicații de distribuție electrică.

Produsul ocupă două module în tabloul electric, este realizat din termoplastic și are dimensiuni de aproximativ 8,8 × 3,5 cm, facilitând integrarea în instalațiile existente.

Avantaje în exploatare

• Protecție împotriva suprasarcinilor și scurtcircuitelor.
• Curent nominal de 25A.
• Curbă de declanșare C.
• Capacitate de rupere de 4,5kA.
• Configurație cu 2 poli.
• Montaj modular pe șină DIN.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal de 25A cu circuitul protejat, curba de declanșare necesară aplicației, capacitatea de rupere cerută de instalație și spațiul disponibil în tabloul electric. Montajul trebuie efectuat conform normativelor electrice și instrucțiunilor producătorului.

Întrebări frecvente

Ce protejează această siguranță automată?

Protejează circuitul împotriva suprasarcinilor și scurtcircuitelor prin întreruperea automată a alimentării.

Ce înseamnă curba C?

Curba C este destinată circuitelor cu curenți de pornire moderați, utilizate frecvent în instalațiile electrice generale.

Care este capacitatea de rupere?

Modelul SH202L-C25 are o capacitate de rupere de 4,5kA.

Unde se montează?

Se montează pe șină DIN în tablouri electrice și ocupă două module.

Informații suplimentare

Siguranța automată ABB SH202L-C25 2P 25A 4,5kA este destinată protecției instalațiilor electrice de joasă tensiune împotriva suprasarcinilor și scurtcircuitelor. Configurația cu doi poli, curba C, construcția modulară și montajul pe șină DIN o recomandă pentru aplicații rezidențiale și comerciale unde sunt necesare fiabilitate și protecție electrică conform specificațiilor producătorului.
