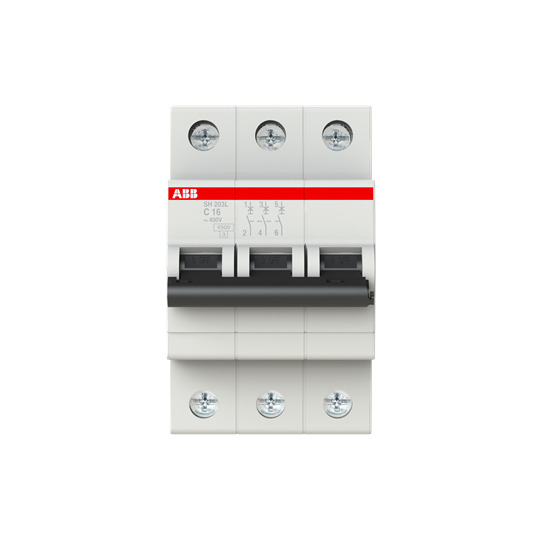

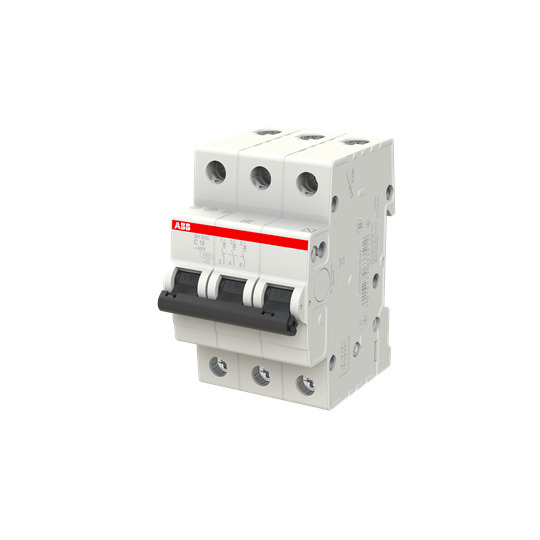

Siguranta automata ABB 2CDS243001R0164 3P 16A 4.5KA SH203L-C16

Siguranța automată ABB SH203L C16 este un aparat modular trifazat destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. În contextul dezvoltării instalațiilor electrice moderne și al utilizării tot mai frecvente a echipamentelor trifazate, alegerea unui dispozitiv de protecție adecvat contribuie la funcționarea sigură și fiabilă a întregii instalații.

De ce este importantă o siguranță automată trifazată în instalațiile electrice?

Siguranța automată ABB din seria SH200L este proiectată pentru protejarea simultană a celor trei faze ale unui circuit electric. Aparatul monitorizează permanent curentul și întrerupe rapid alimentarea atunci când detectează suprasarcini sau scurtcircuite, contribuind la limitarea deteriorării instalației și a echipamentelor alimentate.

Modelul SH203L C16 are trei poli, curent nominal de 16A, caracteristică de declanșare C și capacitate de rupere de 4,5 kA. Seria SH200L respectă standardul IEC EN 60898-1 și este destinată utilizării în instalații electrice rezidențiale.

Acest model ABB este potrivit pentru protecția circuitelor trifazate utilizate în tablouri electrice de distribuție și în aplicații unde este necesară protecția simultană a celor trei faze.

Unde poate fi utilizată siguranța automată ABB SH203L C16?

Siguranța automată se montează pe șină DIN în tablouri electrice modulare și poate fi utilizată pentru protecția circuitelor trifazate din locuințe, clădiri comerciale, ateliere sau aplicații industriale ușoare.

Este recomandată pentru:

• tablouri electrice principale și secundare;
• circuite trifazate de distribuție;
• alimentarea echipamentelor electrice trifazate;
• instalații electrice comerciale și administrative;
• modernizarea instalațiilor electrice existente.

Datorită tehnologiei ABB SH200L, produsul este utilizat pentru protecția circuitelor trifazate împotriva suprasarcinilor și scurtcircuitelor.

Ce diferențiatori oferă seria ABB SH200L?

Seria SH200L utilizează două mecanisme de declanșare: unul termic, cu întârziere, pentru protecția la suprasarcină și unul electromagnetic pentru protecția la scurtcircuit. Această combinație permite reacția corespunzătoare în funcție de tipul defectului apărut în instalație.

Caracteristica de declanșare C recomandă utilizarea produsului în circuite cu curenți de pornire moderați, iar construcția modulară facilitează integrarea în tablouri electrice standard.

Produsul este compatibil cu standardul IEC EN 60898-1 pentru întrerupătoare automate destinate instalațiilor rezidențiale.

Ce avantaje oferă în exploatare?

• Protejează simultan toate cele trei faze ale circuitului electric.
• Asigură protecție împotriva suprasarcinilor și scurtcircuitelor.
• Curba de declanșare C permite utilizarea în numeroase aplicații trifazate.
• Montajul pe șină DIN facilitează integrarea în tablouri electrice modulare.
• Respectă standardul IEC EN 60898-1 pentru întrerupătoare automate modulare.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea dintre siguranța automată și instalația electrică. Se recomandă verificarea curentului nominal de 16A, caracteristicii de declanșare C, configurației cu 3 poli, tensiunii nominale a instalației și capacității de rupere de 4,5 kA. Montajul trebuie realizat într-un tablou electric compatibil și conform normelor electrice aplicabile.

Întrebări frecvente

Unde poate fi utilizată această siguranță automată?

Este destinată protecției circuitelor trifazate din instalații electrice rezidențiale, comerciale și aplicații industriale ușoare.

Ce tip de protecție oferă?

Protejează instalația împotriva suprasarcinilor și scurtcircuitelor prin declanșare automată atunci când apar condiții anormale de funcționare.

Ce standard respectă produsul?

Seria ABB SH200L este conformă cu standardul IEC EN 60898-1 pentru întrerupătoare automate modulare destinate aplicațiilor rezidențiale.

Ce trebuie verificat înainte de alegerea produsului?

Trebuie verificată compatibilitatea dintre configurația cu 3 poli, curentul nominal, caracteristica de declanșare C și cerințele instalației electrice.

Informații suplimentare

Siguranța automată ABB SH203L C16 este concepută pentru protecția circuitelor electrice trifazate prin întreruperea rapidă a alimentării în cazul suprasarcinilor sau scurtcircuitelor. Construcția modulară, caracteristica de declanșare C, capacitatea de rupere de 4,5 kA și conformitatea cu standardul IEC EN 60898-1 o recomandă pentru integrarea în tablouri electrice moderne utilizate în aplicații rezidențiale și comerciale.
