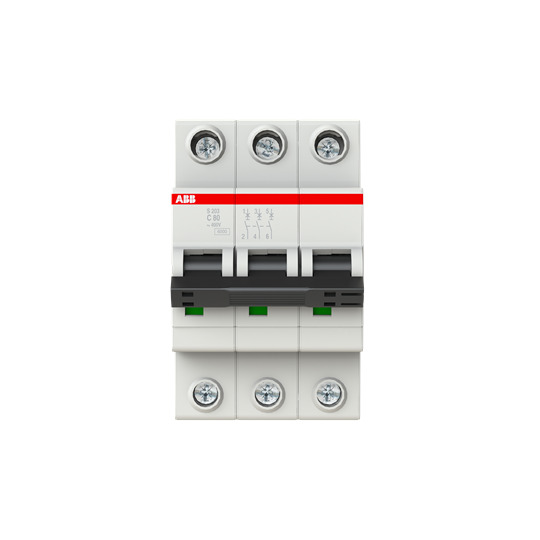

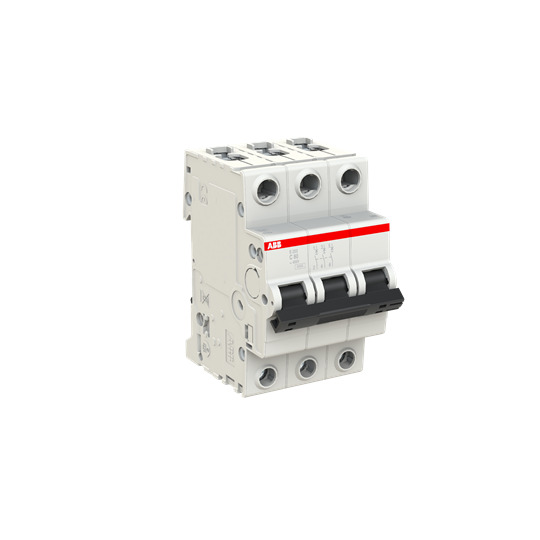

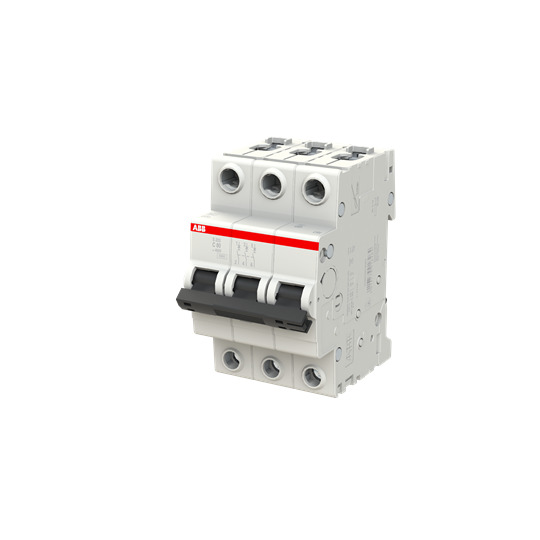

Siguranta automata ABB 2CDS253001R0804 3P 80A 6KA S283-C80

Siguranța automată ABB S283-C80 3P 80A este proiectată pentru protecția circuitelor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor în instalații rezidențiale, comerciale și industriale. Seria S280 este destinată aplicațiilor de distribuție a energiei electrice unde sunt necesare curenți nominali ridicați și un nivel ridicat de fiabilitate. Construcția modulară și montajul pe șină DIN permit integrarea rapidă în tablouri electrice moderne.

Ce rol are siguranța automată ABB S283-C80?

Siguranța automată ABB monitorizează permanent curentul electric și întrerupe automat alimentarea atunci când detectează suprasarcini sau scurtcircuite. Dispozitivul utilizează două mecanisme de declanșare: unul termic pentru protecția la suprasarcină și unul electromagnetic pentru protecția la scurtcircuit, contribuind la protejarea cablurilor, echipamentelor și instalației electrice.

Modelul S283-C80 face parte din gama ABB S280 și respectă standardele IEC/EN 60898-1 și IEC/EN 60947-2, ceea ce permite utilizarea atât în aplicații rezidențiale, cât și comerciale sau industriale. Curba de declanșare C este destinată circuitelor care alimentează echipamente cu curenți de pornire moderați, precum motoare electrice de putere redusă, sisteme HVAC, instalații de iluminat și alte sarcini inductive.

Configurația cu trei poli permite protecția simultană a celor trei faze în instalațiile trifazate.

Unde poate fi utilizată?

Siguranța automată ABB S283-C80 este destinată montajului în tablouri electrice din clădiri rezidențiale, spații comerciale, hale industriale, ateliere, clădiri administrative și alte instalații unde este necesară protecția circuitelor trifazate.

Curentul nominal de 80 A permite utilizarea pentru alimentarea circuitelor principale, tablourilor secundare și echipamentelor electrice cu consum ridicat, iar puterea de rupere de 6 kA contribuie la protecția instalației în cazul apariției unui scurtcircuit.

Montajul pe șină DIN facilitează integrarea rapidă în tablouri electrice noi sau în proiecte de modernizare.

Ce diferențiatori oferă seria ABB S280?

Modelul S283-C80 oferă un curent nominal de 80 A, configurație 3P și o capacitate de rupere de până la 6 kA la 230/400 V c.a. Seria S280 utilizează tehnologie de limitare a curentului și este disponibilă în variante cu unul, doi, trei sau patru poli și curenți nominali de până la 100 A. Aparatul respectă standardele IEC/EN 60898-1 și IEC/EN 60947-2, fiind potrivit pentru aplicații rezidențiale, comerciale și industriale.

Carcasa din material termoplastic și dimensiunile de aproximativ 8,8 × 5,2 × 6,9 cm permit integrarea în tablouri electrice modulare fără a ocupa spațiu suplimentar.

Ce avantaje oferă în utilizare?

• Protejează instalația împotriva suprasarcinilor și scurtcircuitelor.
• Configurația 3P permite protecția completă a circuitelor trifazate.
• Curba de declanșare C este potrivită pentru circuite cu curenți de pornire moderați.
• Capacitate de rupere de 6 kA conform specificațiilor produsului.
• Montajul pe șină DIN facilitează instalarea și înlocuirea.
• Conformitate cu standardele IEC/EN 60898-1 și IEC/EN 60947-2.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu tabloul electric, curentul nominal al circuitului, curba de declanșare necesară aplicației, puterea de rupere și secțiunea conductoarelor utilizate. Instalarea trebuie realizată conform documentației tehnice ABB și normativelor aplicabile instalațiilor electrice.

Întrebări frecvente

Ce protejează această siguranță automată?

Protejează circuitele trifazate împotriva suprasarcinilor și scurtcircuitelor.

Ce înseamnă curba de declanșare C?

Este recomandată pentru circuite cu consumatori care pot avea curenți de pornire moderați.

Unde poate fi utilizată?

În tablouri electrice rezidențiale, comerciale și industriale pentru protecția circuitelor trifazate.

Ce standarde respectă produsul?

Respectă standardele IEC/EN 60898-1 și IEC/EN 60947-2 pentru întrerupătoare automate miniaturale.

Informații suplimentare

Siguranța automată ABB S283-C80 3P 80A 6 kA este destinată protecției circuitelor trifazate din instalații electrice de joasă tensiune. Configurația cu trei poli, curba C, montajul pe șină DIN și conformitatea cu standardele IEC/EN 60898-1 și IEC/EN 60947-2 permit integrarea eficientă în tablouri electrice moderne pentru aplicații rezidențiale, comerciale și industriale.
