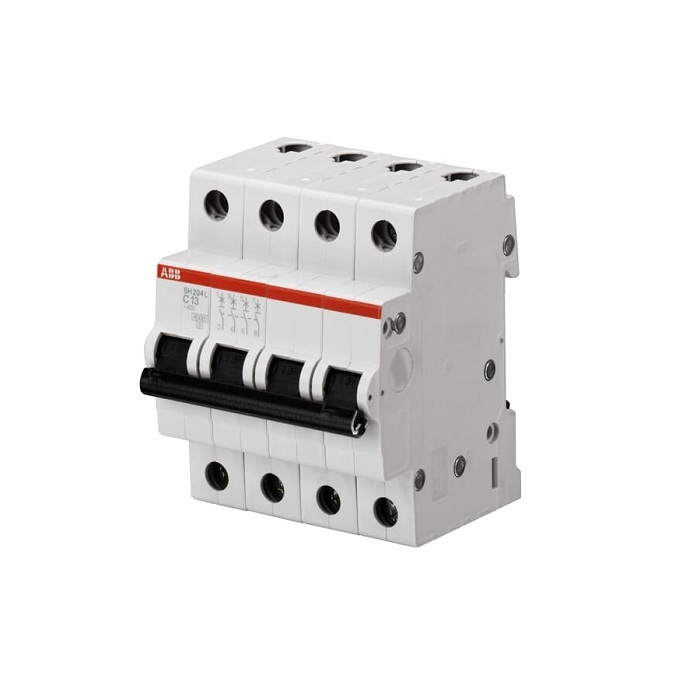

Siguranta automata ABB 2CDS244001R0504 4P 50A 4.5KA SH204L-C50

Siguranța automată ABB SH204L C50 4P este concepută pentru protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor în instalații rezidențiale, comerciale și industriale. În contextul creșterii consumului energetic și al utilizării echipamentelor electrice tot mai complexe, alegerea unei protecții dimensionate corect contribuie la funcționarea sigură și continuă a instalației. Configurația cu patru poli permite protecția simultană a celor trei faze și a conductorului de nul.

De ce este importantă o siguranță automată pentru instalațiile trifazate?

Siguranța automată ABB monitorizează permanent curentul electric și întrerupe alimentarea atunci când detectează suprasarcini sau scurtcircuite. Declanșarea termică protejează instalația împotriva suprasarcinilor, iar declanșarea electromagnetică acționează rapid în cazul scurtcircuitelor, contribuind la protejarea conductoarelor și a echipamentelor electrice.

Modelul SH204L C50 utilizează curba de declanșare C, recomandată pentru circuite cu consumatori care dezvoltă curenți de pornire moderați. Configurația 4P permite protejarea completă a circuitelor trifazate cu nul, iar conformitatea cu standardul IEC EN 60898-1 îl recomandă pentru instalații electrice de joasă tensiune. Produsul oferă o capacitate nominală de rupere de 4,5 kA și este destinat montajului pe șină DIN.

Datorită tehnologiei ABB SH200L, produsul este utilizat pentru protecția circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor.

Unde poate fi utilizată siguranța automată ABB SH204L C50?

Acest model poate fi instalat în tablouri electrice din locuințe, clădiri comerciale, birouri, spații tehnice și aplicații industriale unde sunt utilizate circuite trifazate cu conductor de nul. Curentul nominal de 50 A permite protejarea circuitelor dedicate echipamentelor cu consum ridicat, în limitele proiectului electric.

Montajul pe șină DIN facilitează integrarea în tablouri electrice noi sau în lucrări de modernizare. Aparatul ocupă patru module și are dimensiuni de aproximativ 8,5 × 7 × 6,9 cm, ceea ce permite integrarea în tablouri electrice modulare standard.

Acest model ABB este potrivit pentru protecția circuitelor trifazate în instalații electrice de distribuție de joasă tensiune.

Ce diferențiatori oferă seria ABB SH200L?

Seria SH200L este destinată protecției instalațiilor electrice prin utilizarea unui mecanism termomagnetic și a unei construcții modulare compacte. Modelul SH204L C50 oferă configurație 4P, curent nominal de 50 A, capacitate de rupere de 4,5 kA, grad de protecție IP20 IP40 și carcasă din termoplastic. Aceste caracteristici permit integrarea în aplicații rezidențiale, comerciale și industriale.

Produsul este compatibil cu standardul IEC EN 60898-1 pentru întrerupătoare automate miniaturale și este proiectat pentru funcționarea în rețele de până la 400 V c.a.

Ce avantaje oferă în utilizare?

• Protejează circuitele împotriva suprasarcinilor și scurtcircuitelor.
• Configurația 4P permite protecția completă a circuitelor trifazate cu conductor de nul.
• Curba de declanșare C este potrivită pentru consumatori cu curenți de pornire moderați.
• Montajul pe șină DIN simplifică integrarea în tablouri electrice modulare.
• Construcția din termoplastic este destinată utilizării în instalații de joasă tensiune.
• Respectă standardul IEC EN 60898-1 pentru întrerupătoare automate miniaturale.

Ce trebuie verificat înainte de montaj sau utilizare?

Înainte de instalare trebuie verificată compatibilitatea cu tabloul electric, curentul nominal al circuitului, curba de declanșare, capacitatea de rupere, tensiunea instalației și secțiunea conductoarelor. Montajul trebuie realizat conform documentației tehnice ABB și normativelor aplicabile instalațiilor electrice.

Întrebări frecvente

Unde poate fi utilizată această siguranță automată?

Poate fi montată în tablouri electrice rezidențiale, comerciale și industriale pentru protecția circuitelor trifazate cu nul.

Cu ce standard este compatibil produsul?

Produsul este compatibil cu standardul IEC EN 60898-1 pentru întrerupătoare automate miniaturale.

Ce rol are configurația 4P?

Permite protejarea simultană a celor trei faze și a conductorului de nul într-un singur aparat modular.

Ce trebuie verificat înainte de instalare?

Trebuie verificate curentul nominal, capacitatea de rupere, configurația cu patru poli și compatibilitatea cu instalația electrică.

Informații suplimentare

Siguranța automată ABB SH204L C50 4P 50 A este destinată protecției circuitelor trifazate în instalații electrice de joasă tensiune. Configurația cu patru poli, curba de declanșare C, capacitatea de rupere de 4,5 kA, montajul pe șină DIN și conformitatea cu standardul IEC EN 60898-1 permit integrarea eficientă în tablouri electrice moderne și contribuie la funcționarea sigură a instalațiilor electrice.
