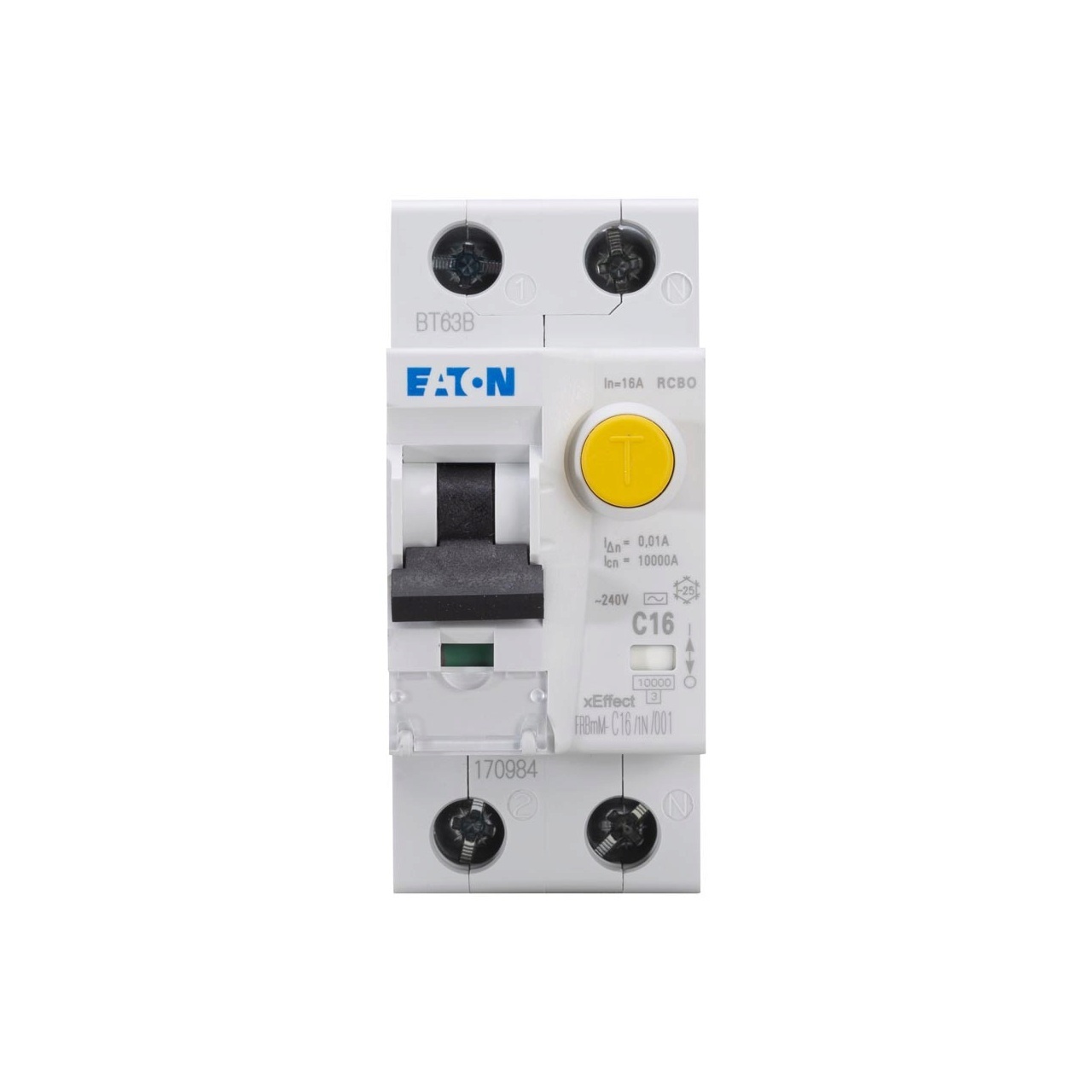

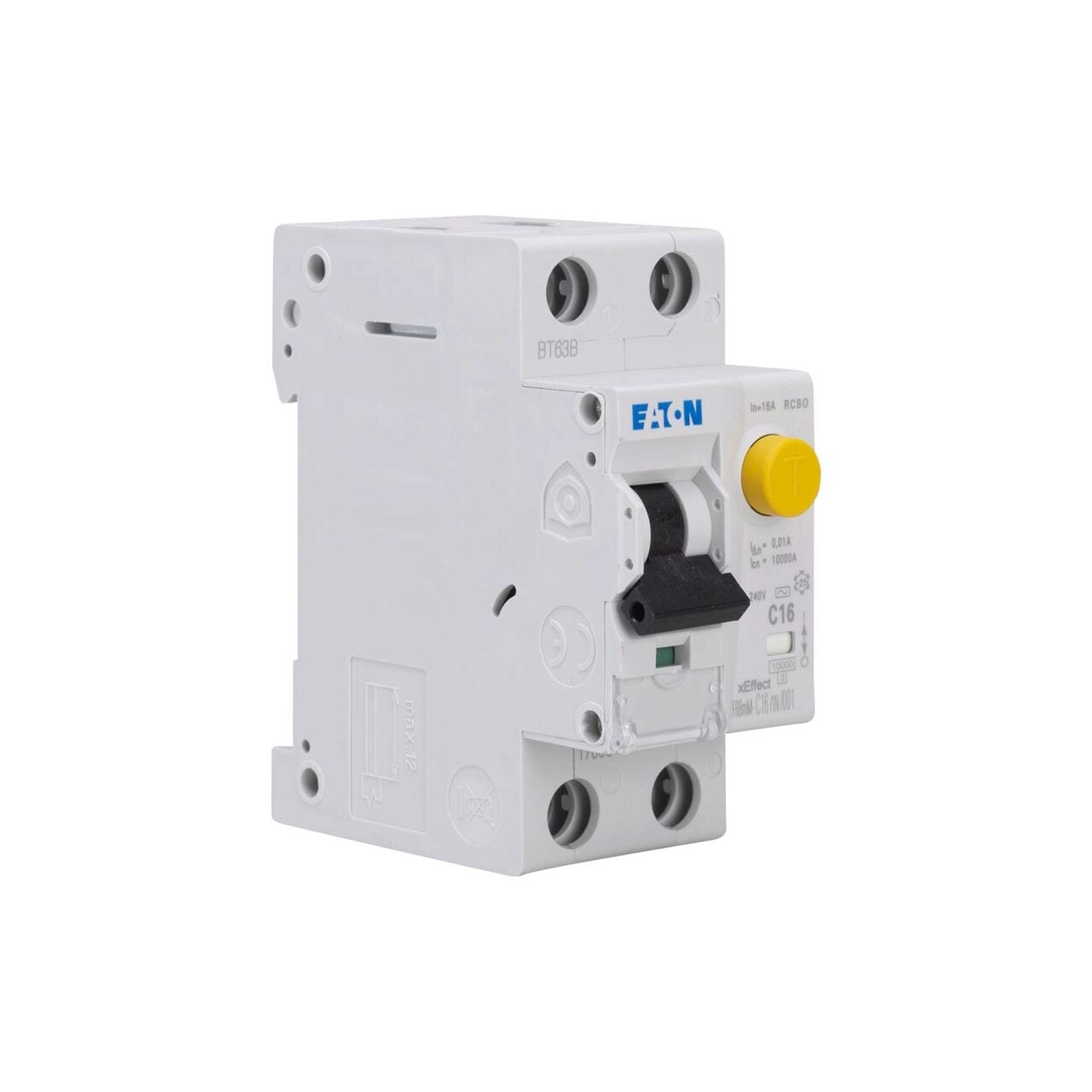

Siguranta automata diferentiala Eaton 170984 1P+N 16A 4.5KA CKN4-16/1N/C/001

Siguranța automată diferențială Eaton CKN4-16/1N/C/001 170984 este un dispozitiv RCBO 1P+N care combină într-un singur aparat protecția la suprasarcină, scurtcircuit și curenți reziduali. Cu un curent nominal de 16 A, sensibilitate diferențială de 10 mA și putere de rupere de 4,5 kA, aceasta oferă protecție eficientă pentru circuitele monofazate din instalațiile rezidențiale și comerciale.

Ce este o siguranță automată diferențială RCBO?

O siguranță automată diferențială (RCBO) îmbină funcțiile unei siguranțe automate și ale unui întrerupător diferențial. Aceasta protejează instalația împotriva suprasarcinilor și scurtcircuitelor, detectând în același timp curenții reziduali provocați de defectele de izolație, reducând riscul de electrocutare și deteriorare a echipamentelor electrice.

Modelul Eaton CKN4-16/1N/C/001 este realizat în configurație 1P+N, are curbă de declanșare C și sensibilitate diferențială de 10 mA, fiind recomandat pentru aplicațiile unde este necesară o protecție suplimentară a persoanelor și instalațiilor electrice.

Unde poate fi utilizată?

Siguranța automată diferențială Eaton este recomandată pentru circuite finale din locuințe, birouri, spații comerciale, laboratoare, cabinete medicale și alte aplicații unde este necesară protecția diferențială de 10 mA conform cerințelor proiectului.

Montajul pe șină DIN și construcția de 2 module permit integrarea rapidă în tablouri electrice noi sau existente, împreună cu celelalte aparate modulare Eaton.

Ce diferențiatori oferă acest model Eaton?

Principalul avantaj al modelului CKN4-16/1N/C/001 este integrarea într-un singur aparat a protecției magnetotermice și diferențiale. Sensibilitatea de 10 mA permite detectarea rapidă a curenților reziduali de valoare redusă, iar curba C îl recomandă pentru circuite cu consumatori care prezintă curenți de pornire moderați.

Dispozitivul are putere de rupere de 4,5 kA, grad de protecție IP20, carcasă din tehnopolimer și funcționează la temperaturi cuprinse între -25°C și +40°C. Dimensiunile sunt de aproximativ 8 cm lungime, 7,5 cm înălțime și 3,5 cm lățime.

Ce avantaje oferă în utilizare?

• Protecție combinată la suprasarcină, scurtcircuit și curenți reziduali.
• Curent nominal de 16 A.
• Sensibilitate diferențială de 10 mA.
• Curbă de declanșare C.
• Putere de rupere de 4,5 kA.
• Configurație 1P+N.
• Montaj pe șină DIN.
• Format compact de 2 module.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal cu circuitul protejat, valoarea sensibilității diferențiale impuse de proiect și nivelul curentului de scurtcircuit al instalației. De asemenea, montajul trebuie realizat conform instrucțiunilor Eaton și normativelor electrice în vigoare.

Întrebări frecvente

Ce înseamnă configurația 1P+N?

Dispozitivul protejează conductorul de fază și întrerupe simultan conductorul de nul, fiind destinat circuitelor monofazate.

La ce folosește sensibilitatea de 10 mA?

Pragul de 10 mA permite detectarea rapidă a curenților reziduali foarte mici și oferă un nivel suplimentar de protecție împotriva electrocutării.

Ce reprezintă curba de declanșare C?

Curba C este recomandată pentru circuite cu consumatori care dezvoltă curenți de pornire moderați, precum echipamente electrice și motoare de putere redusă.

Poate înlocui o siguranță automată și un întrerupător diferențial separate?

Da. Un RCBO combină protecția magnetotermică și diferențială într-un singur aparat modular, economisind spațiu în tabloul electric.

Siguranța automată diferențială Eaton CKN4-16/1N/C/001 170984 oferă protecție completă pentru circuitele monofazate prin integrarea funcțiilor magnetotermice și diferențiale într-un singur dispozitiv. Curentul nominal de 16 A, sensibilitatea de 10 mA, puterea de rupere de 4,5 kA, configurația 1P+N și montajul pe șină DIN o recomandă pentru instalații electrice rezidențiale și comerciale unde siguranța persoanelor și continuitatea alimentării sunt prioritare.
