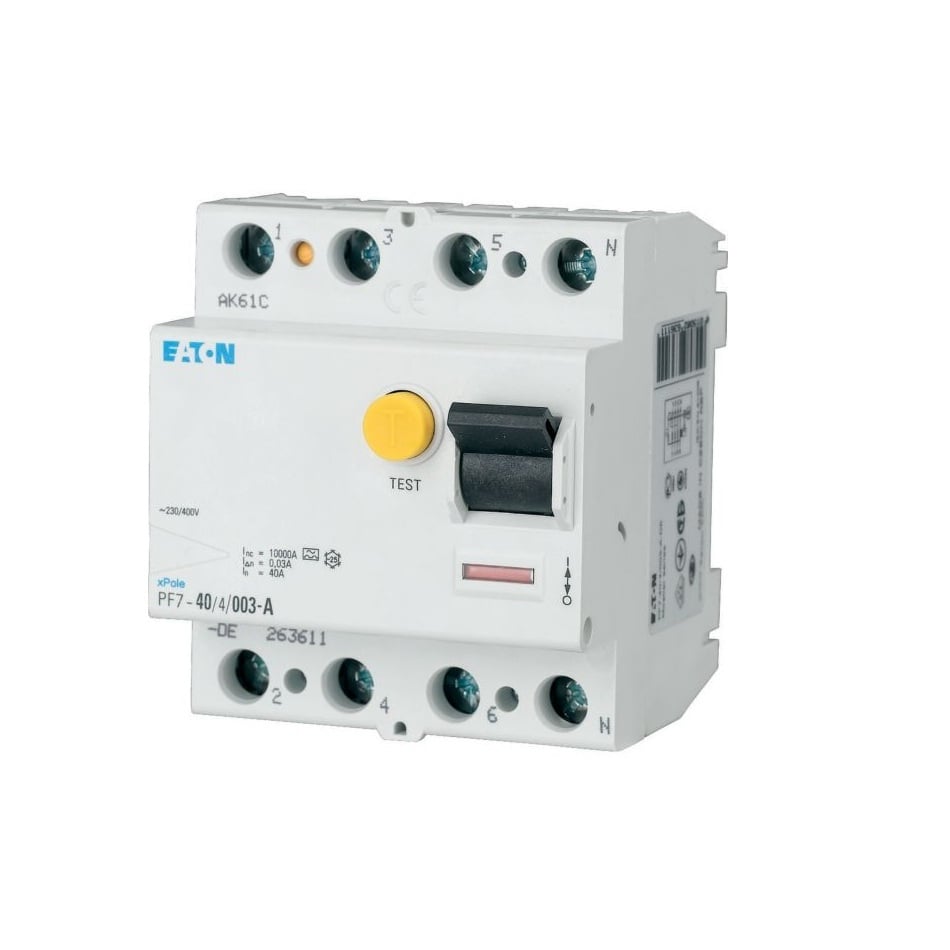

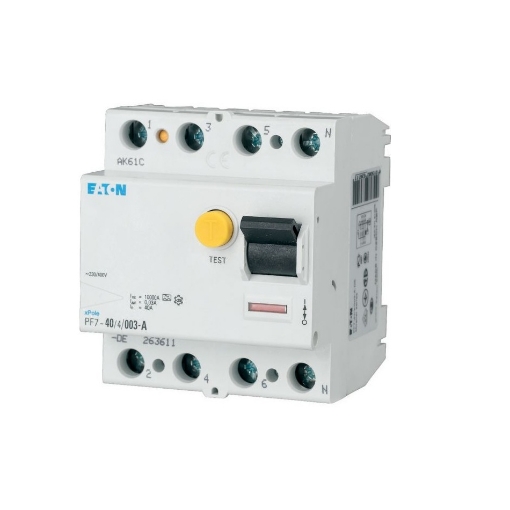

Siguranta automata diferentiala Eaton 263586 4P 40A 10KA 30mA PF7-40/4/003

Siguranța automată diferențială Eaton PF7-40/4/003 este un întrerupător diferențial (RCCB) cu 4 poli, curent nominal de 40 A, sensibilitate de 30 mA și capacitate condiționată de rupere de 10 kA. Face parte din gama Eaton xPole PF7 și este proiectată pentru protecția persoanelor și a instalațiilor electrice trifazate împotriva curenților reziduali în aplicații rezidențiale, comerciale și industriale.

Ce este siguranța automată diferențială Eaton PF7-40/4/003?

Siguranța automată diferențială Eaton PF7-40/4/003 este un dispozitiv RCCB care monitorizează permanent diferența dintre curentul de alimentare și cel de retur. La detectarea unui curent rezidual de 30 mA, întrerupe automat alimentarea, contribuind la protecția persoanelor împotriva electrocutării și la reducerea riscului provocat de defectele de izolație.

Modelul are 4 poli și este destinat instalațiilor trifazate cu conductor de nul. Curentul nominal de 40 A permite protejarea circuitelor generale și a consumatorilor trifazați, iar capacitatea condiționată de rupere de 10 kA îl recomandă pentru instalații moderne de joasă tensiune.

Dispozitivul utilizează protecție diferențială de tip AC și este conform standardului IEC/EN 61008, fiind destinat detectării curenților reziduali alternativi sinusoidali.

Unde poate fi utilizată?

Siguranța automată diferențială Eaton este recomandată pentru tablouri electrice din locuințe, clădiri comerciale, spații administrative, ateliere, hale industriale și alte instalații unde este necesară protecția diferențială a circuitelor trifazate.

Montajul pe șină DIN facilitează integrarea în tablouri electrice modulare, iar compatibilitatea cu gama Eaton xPole PF7 permite realizarea unor sisteme complete de protecție și distribuție a energiei. Este potrivită pentru circuite generale și pentru alimentarea echipamentelor trifazate.

Ce diferențiatori oferă modelul PF7-40/4/003?

Modelul PF7-40/4/003 combină un curent nominal de 40 A cu o sensibilitate diferențială de 30 mA, valoare utilizată pentru protecția persoanelor împotriva contactului indirect. Capacitatea condiționată de rupere de 10 kA și rezistența parțială la curenți de impuls de 250 A contribuie la funcționarea sigură în instalațiile electrice moderne.

Dispozitivul are carcasă din tehnopolimer, grad de protecție IP20, respectiv IP40 după montarea într-o carcasă corespunzătoare, și funcționează într-un interval de temperatură cuprins între -25 °C și +60 °C. Dimensiunile sunt de aproximativ 7,6 cm lungime, 8 cm înălțime și 7 cm lățime.

Siguranțele diferențiale Eaton PF7 sunt proiectate pentru detectarea rapidă a curenților reziduali și pentru protecția instalațiilor electrice de joasă tensiune.

Varianta Type AC este recomandată pentru circuitele care generează exclusiv curenți reziduali alternativi sinusoidali și este utilizată în aplicații rezidențiale și comerciale.

Ce avantaje oferă în utilizare?

• Întrerupător diferențial RCCB cu 4 poli.
• Curent nominal de 40 A.
• Sensibilitate diferențială de 30 mA.
• Capacitate condiționată de rupere de 10 kA.
• Protecție diferențială de tip AC.
• Montaj pe șină DIN.
• Compatibil cu gama Eaton xPole PF7.
• Conform standardului IEC/EN 61008.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal de 40 A, configurația cu 4 poli și tipul AC al protecției diferențiale cu cerințele instalației electrice. De asemenea, trebuie confirmată utilizarea sensibilității de 30 mA conform proiectului electric și normativelor aplicabile.

Montajul trebuie realizat pe șină DIN, într-un tablou electric corespunzător, respectând documentația tehnică Eaton și cerințele standardului IEC/EN 61008.

Întrebări frecvente

Ce tip de dispozitiv este PF7-40/4/003?

Este un întrerupător diferențial RCCB cu 4 poli pentru protecția împotriva curenților reziduali.

Care este curentul nominal?

Curentul nominal este de 40 A.

Care este sensibilitatea diferențială?

Sensibilitatea diferențială este de 30 mA.

Ce tip de protecție diferențială utilizează?

Este de tip AC și detectează curenții reziduali alternativi sinusoidali.

Cum se montează?

Se montează pe șină DIN în tablouri electrice modulare.

În ce aplicații este recomandată?

Este recomandată pentru protecția circuitelor trifazate din instalații rezidențiale, comerciale și industriale de joasă tensiune.
