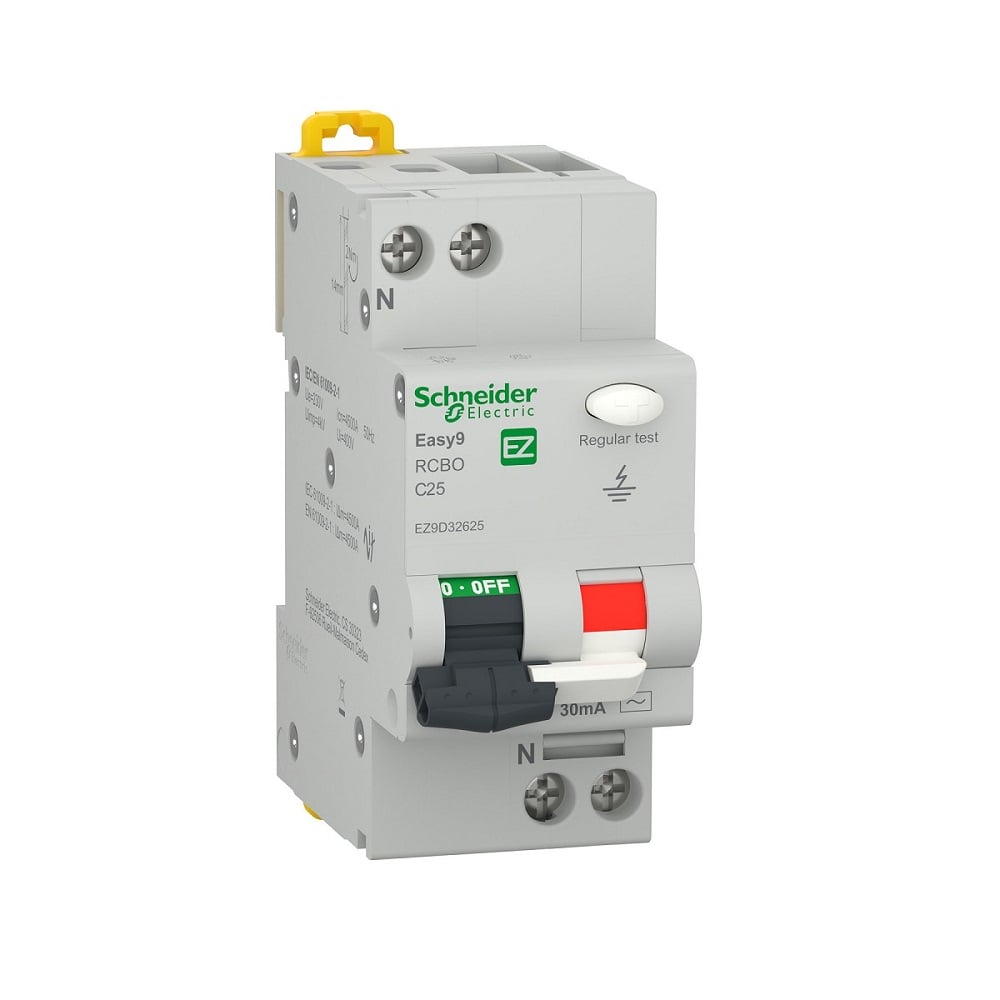

Siguranța automată diferențială SCHNEIDER Easy9 EZ9D32625 este un RCBO 1P+N de 25 A, cu curbă C, sensibilitate diferențială de 30 mA, protecție diferențială tip AC și capacitate de rupere de 4,5 kA. Aparatul combină într-un singur dispozitiv protecția la suprasarcină și scurtcircuit cu protecția diferențială la curenți reziduali. Schneider declară o unitate de declanșare termo-magnetică pentru supracurent și o protecție diferențială instantanee, conform IEC 61009-1.
Pentru alegerea corectă trebuie verificate împreună configurația 1P+N, curentul nominal de 25 A, curba C, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 4,5 kA. EZ9D32625 nu este doar o siguranță automată MCB și nici doar un întreruptor diferențial RCCB. Fiind RCBO, integrează ambele funcții într-un singur aparat. Această diferență este importantă atunci când se compară produsele Easy9 cu aspect modular asemănător.
Siguranță automată diferențială SCHNEIDER Easy9 EZ9D32625
Schneider identifică oficial EZ9D32625 ca RCBO Easy9 1P+N, 25 A, curbă C, 4500 A, 30 mA, tip AC. RCBO este abrevierea pentru un întreruptor diferențial cu protecție la supracurent, ceea ce explică de ce produsul are atât caracteristici specifice unei siguranțe automate, cât și parametri de protecție diferențială.
Pentru acest model, Schneider declară 1P+N, cu neutrul poziționat în stânga și un singur pol protejat. Această informație trebuie păstrată exact și nu transformată în afirmația că ambii poli au protecție termo-magnetică.
Ce protecții combină un RCBO?
EZ9D32625 combină protecția la curenți de suprasarcină și scurtcircuit cu protecția diferențială. Pentru supracurent, tehnologia unității de declanșare este termo-magnetică. Pentru curenții reziduali, Schneider declară protecție diferențială cu declanșare instantanee.
Acesta este principalul avantaj funcțional față de utilizarea unui MCB simplu, care nu include în sine protecție diferențială. În același timp, un RCCB simplu nu oferă protecția la suprasarcină și scurtcircuit integrată în RCBO.
Produsul trebuie însă selectat în funcție de caracteristicile circuitului. Faptul că reunește două funcții nu înseamnă că valoarea de 25 A, curba C sau tipul AC sunt potrivite automat pentru orice circuit.
Sensibilitate diferențială de 30 mA
Siguranța automată diferențială SCHNEIDER EZ9D32625 are o sensibilitate diferențială de 30 mA. Schneider prezintă această variantă ca dispozitiv pentru protecția persoanelor împotriva șocurilor electrice și declară declanșarea diferențială instantanee.
Sensibilitatea de 30 mA nu trebuie confundată cu curentul nominal de 25 A. Sunt două valori care descriu funcții complet diferite: 25 A este curentul nominal al aparatului, iar 30 mA este pragul nominal al protecției diferențiale.
Această distincție ajută și la compararea cu alte RCBO Easy9 disponibile cu sensibilități diferite, inclusiv variante de 300 mA.
Protecție diferențială tip AC
Fișa tehnică exactă identifică EZ9D32625 drept aparat cu protecție diferențială tip AC. Tipul protecției diferențiale trebuie verificat separat de sensibilitatea în mA și de curba de declanșare la supracurent.
„Tip AC” nu este același lucru cu „curba C”. Tipul AC descrie clasa protecției diferențiale, în timp ce curba C descrie comportamentul componentei de protecție la supracurent.
Din acest motiv, cele două caracteristici trebuie păstrate separat în specificații și nu condensate într-o formulare ambiguă precum „tip C”.
Curent nominal de 25 A și curbă C
EZ9D32625 are un curent nominal de 25 A și cod de curbă C. Curba C este caracteristica de declanșare a protecției la supracurent și trebuie verificată împreună cu cerințele circuitului.
Valoarea de 25 A nu trebuie aleasă doar după consumul estimat al unui echipament. Conductoarele, condițiile de instalare, caracteristicile sarcinii și protecțiile întregului circuit trebuie luate în calcul în proiect.
Similar, alegerea curbei C nu trebuie făcută doar pentru că este o variantă uzuală. Caracteristica necesară depinde de circuitul concret protejat.
Capacitate de rupere de 4,5 kA
Schneider declară pentru această variantă o capacitate de rupere de 4500 A, adică 4,5 kA. Aceasta este valoarea corectă pentru EZ9D32625.
Este importantă scrierea corectă a zecimalei. Secvența „45ka” din slugul URL nu trebuie interpretată ca 45 kA. PDP-ul ETBM afișează deja în titlu și specificații valoarea corectă de 4,5 kA.
Capacitatea de rupere trebuie verificată față de curentul de scurtcircuit posibil în punctul în care aparatul urmează să fie instalat. Nu este doar un atribut comercial al produsului.
1P+N și un singur pol protejat
Configurația declarată este 1P+N. Fișa Schneider precizează poziția neutrului în stânga și numărul polilor protejați: 1.
Acest detaliu trebuie păstrat pentru diferențierea de RCBO-uri cu alte configurații de poli. Nu este corect să se presupună automat că „1P+N” înseamnă doi poli cu aceeași protecție termo-magnetică.
Referința EZ9D32625 oferă identificarea fără ambiguitate a configurației exacte.
Montaj pe șină DIN
PDP-ul ETBM declară pentru EZ9D32625 montaj pe șină DIN, caracteristic configurației modulare pentru tablouri electrice. Lățimea afișată este de 36 mm, iar înălțimea de 82 mm.
Dimensiunile ajută la estimarea spațiului necesar în tablou, dar nu sunt suficiente pentru alegerea aparatului. Caracteristicile electrice și diferențiale au prioritate.
Montajul și conexiunile trebuie realizate conform indicațiilor Schneider și cerințelor instalației electrice.
Conformitate cu IEC 61009-1
Schneider declară pentru RCBO-ul Easy9 adecvarea pentru izolare conform IEC 61009-1. Acest standard este relevant pentru aparatele diferențiale cu protecție integrată la supracurent.
Standardul ajută la diferențierea produsului de un MCB clasic din gama Easy9, pentru care standardul de referință poate fi diferit.
RCBO, RCCB sau MCB?
EZ9D32625 este RCBO. Această clasificare este importantă pentru a evita trei confuzii frecvente:
Un MCB protejează circuitul la suprasarcină și scurtcircuit, dar nu include funcția diferențială a acestui model. Un RCCB oferă protecție diferențială, dar nu integrează protecția la supracurent în același mod. RCBO-ul EZ9D32625 combină cele două funcții într-un singur aparat.
Această diferență este mai utilă pentru client decât formulări generale despre „siguranță maximă” sau „protecție completă”, care nu explică efectiv ce face produsul.
EZ9D32625 față de varianta de 300 mA
Schneider oferă separat și RCBO-uri Easy9 cu sensibilitate de 300 mA. De exemplu, EZ9D22625 este tot o variantă 1P+N, 25 A, curbă C și 4,5 kA, dar cu sensibilitate diferențială de 300 mA.
Prin urmare, simpla căutare după „Easy9 25 A RCBO” nu este suficientă. Sensibilitatea diferențială trebuie verificată explicit. Pentru produsul actual, valoarea corectă este 30 mA.
Ce trebuie verificat înainte de alegere?
Pentru EZ9D32625, combinația principală este 1P+N + 25 A + curbă C + 30 mA + tip AC + 4,5 kA. Dacă unul dintre acești parametri diferă de cerința proiectului, trebuie selectată o altă variantă.
În plus, trebuie verificate curentul de scurtcircuit disponibil, caracteristicile circuitului, conductoarele și configurația tabloului. Descrierea comercială nu poate înlocui dimensionarea instalației.
Cum identifici exact SCHNEIDER EZ9D32625?
Identificarea completă este siguranță automată diferențială + SCHNEIDER + Easy9 + RCBO + 1P+N + 25 A + 30 mA + curbă C + 4,5 kA + EZ9D32625.
ETBM confirmă suplimentar SKU SD01092 și EAN 3606489940393. Codul producătorului rămâne cel mai sigur reper pentru diferențierea de alte RCBO-uri Easy9 cu alte amperaje, sensibilități sau capacități de rupere.
Erori frecvente
Confundarea RCBO-ului cu un RCCB simplu
EZ9D32625 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Un RCCB simplu nu trebuie tratat ca fiind același tip de aparat.
Confundarea celor 25 A cu sensibilitatea de 30 mA
25 A este curentul nominal, iar 30 mA este sensibilitatea protecției diferențiale. Valorile descriu funcții diferite.
Citirea valorii 4,5 kA ca 45 kA
Schneider declară 4500 A, adică 4,5 kA. Slugul URL nu trebuie utilizat ca sursă pentru interpretarea valorii.
Confundarea tipului AC cu curba C
Tip AC descrie clasa protecției diferențiale. Curba C descrie caracteristica protecției la supracurent.
Presupunerea că ambii poli ai configurației 1P+N sunt protejați termo-magnetic
Fișa Schneider indică 1P+N, neutrul în stânga și un singur pol protejat. Această configurație trebuie păstrată exact.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9D32625?
Este un RCBO Easy9 1P+N care combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Ce sensibilitate diferențială are EZ9D32625?
Modelul are sensibilitate de 30 mA, cu declanșare diferențială instantanee și protecție tip AC.
Care este capacitatea de rupere?
Capacitatea de rupere declarată este de 4500 A, adică 4,5 kA.
Ce înseamnă 1P+N la acest model?
Produsul are configurație 1P+N, neutrul poziționat în stânga și un singur pol protejat, conform fișei Schneider.
EZ9D32625 protejează și la suprasarcină?
Da. Fiind RCBO, include unitate de declanșare termo-magnetică pentru suprasarcină și scurtcircuit, pe lângă protecția diferențială.
