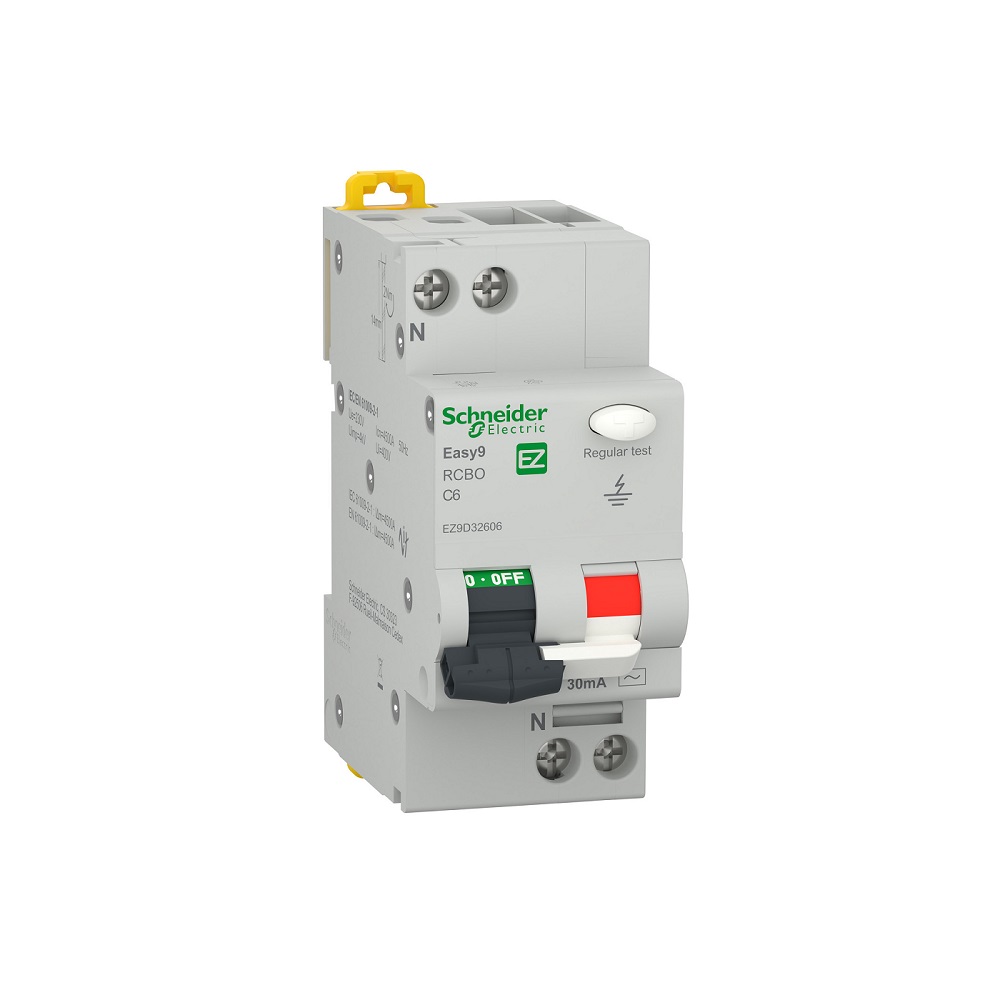

Siguranța automată diferențială SCHNEIDER Easy9 EZ9D32606 este un RCBO 1P+N de 6 A, cu curbă C, sensibilitate diferențială de 30 mA, protecție diferențială tip AC și capacitate de rupere de 4,5 kA. Aparatul combină într-un singur dispozitiv protecția la suprasarcină și scurtcircuit cu protecția diferențială la curenți reziduali. Schneider declară declanșare termo-magnetică pentru supracurent și declanșare diferențială instantanee, conform IEC 61009-1.
Pentru alegerea corectă trebuie verificate împreună configurația 1P+N, curentul nominal de 6 A, curba C, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 4,5 kA. EZ9D32606 este un RCBO, nu un MCB simplu și nici un RCCB fără protecție la supracurent. Această diferență funcțională este esențială atunci când sunt comparate aparate Easy9 cu formă modulară apropiată.
Siguranță automată diferențială SCHNEIDER Easy9 EZ9D32606
Schneider identifică oficial produsul drept Easy9 RCBO 1P+N 4500 AC 30mA C 6A. Curentul nominal este de 6 A, sensibilitatea diferențială este de 30 mA, iar capacitatea de rupere declarată este de 4500 A.
Configurația este 1P+N, cu neutrul poziționat în stânga. Fișa tehnică exactă precizează că numărul polilor protejați este 1. Această informație trebuie păstrată explicit și nu transformată în afirmația că ambii poli ai configurației 1P+N au aceeași protecție termo-magnetică.
RCBO: protecție diferențială și protecție la supracurent
EZ9D32606 este un RCBO, adică un întreruptor automat cu protecție diferențială și protecție la supracurent. Schneider declară atât protecția la scurtcircuit și curenți de suprasarcină, cât și funcția diferențială.
Această combinație îl diferențiază de un MCB, care protejează la suprasarcină și scurtcircuit, dar nu include funcția diferențială, și de un RCCB, care asigură protecție diferențială fără a integra aceeași protecție la supracurent.
Pentru cumpărător, termenul RCBO explică astfel mai bine funcția reală a produsului decât formulări generale precum „protecție completă” sau „siguranță maximă”.
Sensibilitate diferențială de 30 mA
EZ9D32606 are o sensibilitate diferențială de 30 mA. Schneider declară protecție pentru persoane împotriva șocurilor electrice prin contact direct și o temporizare diferențială instantanee pentru această variantă.
Cei 30 mA nu trebuie confundați cu amperajul de 6 A. Sunt două valori care descriu funcții complet diferite ale aparatului: 6 A este curentul nominal, iar 30 mA este sensibilitatea protecției diferențiale.
În gama Easy9 există și variante cu alte sensibilități, astfel încât valoarea în mA trebuie verificată separat atunci când se selectează referința.
Protecție diferențială tip AC
Fișa Schneider identifică EZ9D32606 drept RCBO cu protecție diferențială tip AC.
Tipul AC și curba C nu reprezintă aceeași caracteristică. „Tip AC” descrie clasa protecției diferențiale, în timp ce „curba C” descrie caracteristica de declanșare a protecției la supracurent.
Separarea celor două informații în copy ajută la evitarea unei confuzii frecvente între tipul diferențial și curba întreruptorului automat.
Curent nominal de 6 A
Curentul nominal al EZ9D32606 este de 6 A. Această valoare diferențiază modelul de variantele Easy9 RCBO de 10 A, 16 A, 20 A, 25 A, 32 A sau 40 A disponibile în aceeași familie.
Curentul nominal nu trebuie ales izolat. Conductoarele, sarcina, condițiile de instalare și coordonarea protecțiilor trebuie evaluate în cadrul proiectului electric.
Un aparat de 6 A nu trebuie asociat automat cu o anumită categorie de consumator doar pe baza amperajului. Descrierea produsului oferă parametrul, nu dimensionarea circuitului.
Curba C și declanșare magnetică 5–10 x In
EZ9D32606 are curbă de declanșare C. Fișa tehnică indică o limită de declanșare magnetică de 5–10 x In.
Curba C este o caracteristică separată de sensibilitatea diferențială și de capacitatea de rupere. Două RCBO-uri de 6 A și 30 mA pot avea caracteristici diferite dacă utilizează alte curbe de declanșare.
Capacitate de rupere de 4,5 kA
Schneider declară pentru EZ9D32606 o capacitate de rupere de 4500 A, adică 4,5 kA.
Secvența „45ka” din URL nu trebuie interpretată ca 45 kA. ETBM afișează corect produsul ca variantă de 4,5 kA în denumire și specificații.
Capacitatea de rupere trebuie verificată în raport cu nivelul curentului de scurtcircuit posibil în punctul de instalare și nu tratată doar ca un atribut comercial.
1P+N, neutru în stânga și 1 pol protejat
Configurația electrică este 1P+N. Schneider declară neutrul poziționat în stânga și un singur pol protejat.
Acest lucru este important atunci când produsul este comparat cu aparate 2P sau cu alte configurații 1P+N. Numărul polilor și modul în care aceștia sunt protejați trebuie verificate la nivelul referinței exacte.
230 V AC și 50 Hz
Tensiunea nominală de funcționare declarată pentru EZ9D32606 este de 230 V AC la 50 Hz. Tensiunea nominală de ținere la impuls Uimp este de 4 kV.
Aceste valori completează profilul electric al produsului, dar nu trebuie folosite singure pentru a determina dacă aparatul este potrivit pentru un circuit concret.
Montaj clipsabil pe șină DIN
RCBO-ul SCHNEIDER Easy9 EZ9D32606 se montează clipsabil pe șină DIN. Aparatul ocupă 4 pași de 9 mm, ceea ce corespunde unei lățimi de 36 mm.
ETBM confirmă montajul pe șină DIN, înălțimea de 82 mm și lățimea de 36 mm.
Formatul modular permite planificarea spațiului în tablou, dar dimensiunea fizică nu înlocuiește verificarea funcției și parametrilor electrici.
Dimensiuni de 82 x 36 x 70,5 mm
EZ9D32606 are 82 mm înălțime, 36 mm lățime și 70,5 mm adâncime.
Lățimea de 36 mm îl diferențiază fizic de MCB-urile Easy9 de un singur modul de 18 mm. Totuși, două aparate de aceeași lățime pot avea funcții diferite, astfel încât dimensiunile nu trebuie folosite singure pentru identificare.
Borne tip tunel
Pentru EZ9D32606 sunt declarate terminale tip tunel, sus sau jos, pentru conductoare rigide de 1–16 mm² și flexibile de 1–10 mm². Cuplul de strângere declarat este de 2 N·m.
Aceste valori descriu capacitatea bornelor și nu reprezintă o recomandare automată pentru secțiunea conductorului unui circuit. Dimensionarea conductorului trebuie realizată separat.
Indicator de poziție a contactului
Schneider declară pentru EZ9D32606 indicator de poziție a contactului.
Indicatorul trebuie prezentat în limitele funcției sale și nu descris ca sistem de alarmă, diagnostic sau monitorizare a instalației.
Durabilitate mecanică și electrică
Datele tehnice pentru EZ9D32606 indică 10.000 de cicluri de durabilitate mecanică și 4.000 de cicluri de durabilitate electrică.
Aceste valori oferă informație tehnică verificabilă și sunt mai utile decât formulări generale precum „durabilitate ridicată”. Ele nu trebuie însă transformate într-o promisiune privind un anumit număr de ani de funcționare.
IP20 și IP40 în carcasa modulară
ETBM afișează IP20–IP40, iar datele tehnice precizează IP20 pentru aparat și IP40 în carcasa modulară.
IP40 nu declară protecție la apă. Dacă instalația are cerințe speciale privind gradul IP, acestea trebuie evaluate pentru ansamblul complet al tabloului.
EZ9D32606 față de un MCB de 6 A
Un MCB Easy9 de 6 A oferă protecție la suprasarcină și scurtcircuit. EZ9D32606 adaugă funcția diferențială de 30 mA, fiind RCBO.
Din acest motiv, două aparate de 6 A și curbă C nu sunt echivalente doar pentru că au același amperaj. Trebuie verificat dacă proiectul cere doar protecție la supracurent sau și protecție diferențială integrată.
EZ9D32606 față de varianta de 6 kA
Schneider oferă separat EZ9D35606, tot RCBO 1P+N, 6 A, curbă C, 30 mA și tip AC, dar cu o capacitate de rupere de 6 kA.
EZ9D32606 analizat aici este varianta de 4,5 kA. Diferența de capacitate de rupere face ca cele două referințe să nu fie tratate ca același produs.
Ce trebuie verificat înainte de alegere?
Pentru EZ9D32606 trebuie confirmată combinația 1P+N + 6 A + curbă C + 30 mA + tip AC + 4,5 kA. Dacă unul dintre acești parametri diferă de cerința proiectului, trebuie verificată o altă referință.
La nivelul instalației trebuie analizate și conductoarele, nivelul curentului de scurtcircuit, caracteristicile sarcinii și coordonarea protecțiilor. Descrierea comercială nu înlocuiește dimensionarea circuitului.
Erori frecvente
Confundarea RCBO-ului cu un RCCB
EZ9D32606 combină protecția diferențială cu protecția la suprasarcină și scurtcircuit. Un RCCB nu trebuie tratat ca fiind același tip de aparat.
Confundarea celor 6 A cu sensibilitatea de 30 mA
6 A este curentul nominal al aparatului, iar 30 mA reprezintă sensibilitatea protecției diferențiale.
Citirea valorii 4,5 kA ca 45 kA
Capacitatea de rupere este 4500 A, adică 4,5 kA. Secvența din URL nu reprezintă 45 kA.
Confundarea tipului AC cu curba C
Tip AC descrie protecția diferențială, iar curba C descrie caracteristica protecției la supracurent.
Presupunerea că ambii poli 1P+N sunt protejați termo-magnetic
Schneider declară 1P+N, neutrul în stânga și un singur pol protejat pentru EZ9D32606.
Întrebări frecvente
Ce tip de aparat este SCHNEIDER EZ9D32606?
Este un RCBO Easy9 1P+N care combină protecția diferențială cu protecția la suprasarcină și scurtcircuit.
Ce sensibilitate diferențială are EZ9D32606?
Modelul are sensibilitate de 30 mA, protecție diferențială tip AC și declanșare instantanee.
Care este capacitatea de rupere?
Capacitatea de rupere declarată este de 4500 A, adică 4,5 kA.
Câți poli sunt protejați?
EZ9D32606 are configurație 1P+N, neutrul în stânga și un singur pol protejat.
Care este diferența dintre EZ9D32606 și EZ9D35606?
Ambele sunt RCBO-uri 1P+N de 6 A, curbă C, 30 mA și tip AC, însă EZ9D32606 are capacitate de rupere de 4,5 kA, iar EZ9D35606 este varianta de 6 kA.
