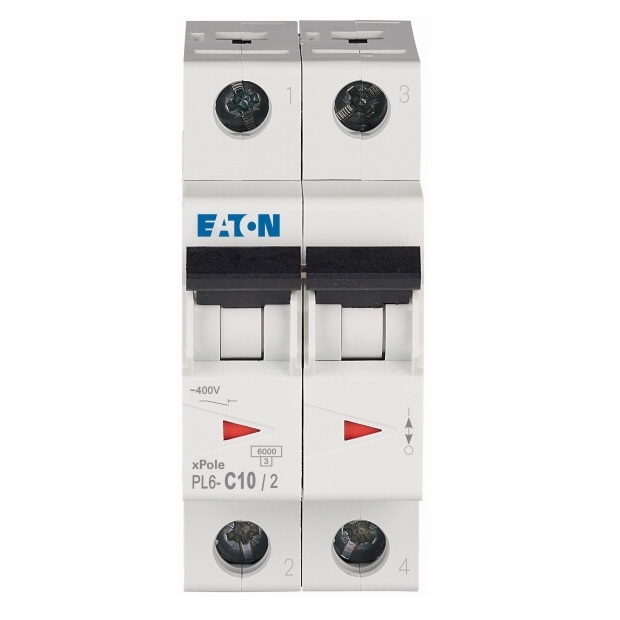

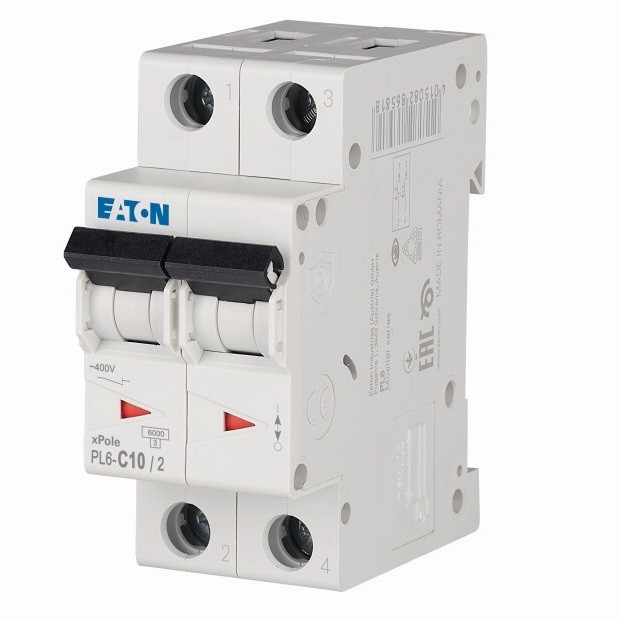

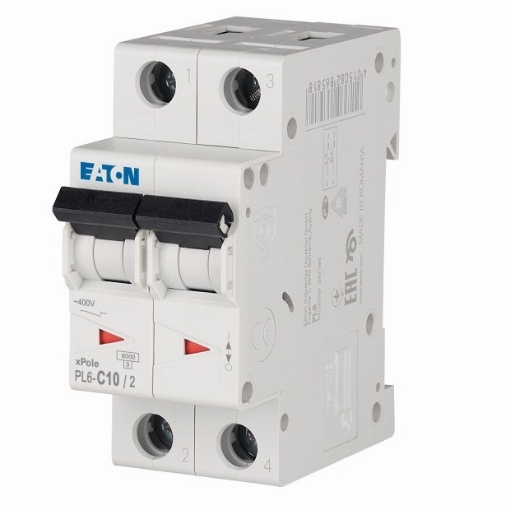

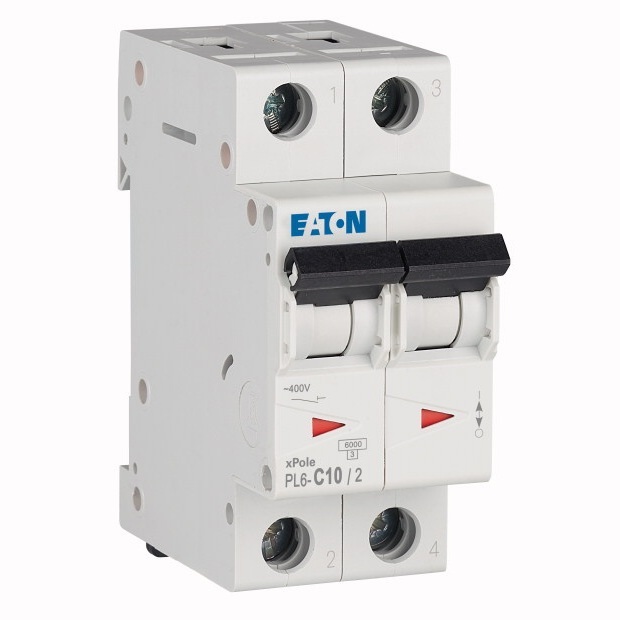

Siguranta automata Eaton 286565 10A 2P 6kA PL6-C10/2

Siguranta automata 10A Eaton PL6-C10/2, este un întreruptor automat modular bipolar din gama xPole PL6, cu caracteristică de declanșare C și capacitate nominală de rupere de 6 kA. Modelul are doi poli protejați și este destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor în tablouri pentru aplicații rezidențiale și comerciale.

Protecție bipolară de 10A cu curbă C

Siguranta automata 10A Eaton PL6-C10/2 are doi poli și ambii poli sunt protejați. Configurația 2P trebuie corelată cu schema electrică a circuitului, deoarece un aparat bipolar nu este echivalent cu o variantă 1P sau 1P+N doar pentru că are același curent nominal.

Caracteristica de declanșare este curba C. Curba este un criteriu distinct de curentul nominal și de capacitatea de rupere, prin urmare la înlocuirea unui întreruptor existent trebuie verificate toate aceste caracteristici, nu doar valoarea de 10 A.

Capacitate nominală de rupere de 6 kA

PL6-C10/2 are o capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Valoarea este declarată atât la 230 V, cât și la 400 V și reprezintă capacitatea aparatului de a întrerupe un curent de scurtcircuit în condițiile prevăzute de standard.

Cei 6 kA nu reprezintă curentul normal al circuitului. Curentul nominal al întreruptorului este 10 A, iar capacitatea de rupere este 6 kA; cele două valori descriu funcții diferite și trebuie verificate separat la alegerea protecției.

Configurație 2P și două module în tablou

Eaton PL6-C10/2 are doi poli protejați și o lățime de 35,4 mm, echivalentă cu două spații modulare. Această dimensiune trebuie luată în calcul atunci când produsul este instalat într-un tablou nou sau înlocuiește un aparat existent.

Tensiunea operațională nominală maximă este de 400 V AC, frecvența nominală este 50-60 Hz, iar tensiunea nominală de izolație este de 440 V. Gradul de protecție al aparatului este IP20.

Ce trebuie verificat înainte de alegere

O siguranta automata 10A nu se selectează numai după amperaj. Pentru modelul Eaton 286565 trebuie confirmate simultan configurația 2P, curba C, capacitatea de rupere de 6 kA și compatibilitatea acestor caracteristici cu circuitul și tabloul electric.

• Curent nominal: 10 A
• Număr de poli: 2P
• Poli protejați: 2
• Caracteristică de declanșare: C
• Capacitate nominală de rupere: 6 kA
• Tensiune operațională maximă: 400 V AC
• Grad de protecție: IP20
• Lățime: 35,4 mm, două module
• Model: PL6-C10/2
• Cod producător: 286565

Pentru alte configurații și valori nominale pot fi comparate siguranțele automate și selecția de siguranțe automate 10A. Produsele aceluiași producător sunt disponibile și în gama Eaton.

Erori frecvente

Alegerea doar după valoarea de 10 A. Două întreruptoare de 10 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere. Pentru PL6-C10/2 trebuie verificate împreună 10 A, 2P, curba C și 6 kA.

Confundarea configurației 2P cu 1P+N. Eaton PL6-C10/2 are doi poli protejați. Un aparat 1P+N are o configurație diferită, astfel că cele două variante nu trebuie considerate automat echivalente.

Confundarea celor 10 A cu cei 6 kA. Valoarea de 10 A reprezintă curentul nominal, iar 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Alegerea corectă necesită verificarea ambilor parametri.

Ignorarea spațiului ocupat în tablou. PL6-C10/2 are o lățime de 35,4 mm și ocupă două module. Un tablou în care este disponibil un singur modul nu oferă spațiul necesar acestui model bipolar.

Întrebări frecvente

Câți poli are Eaton PL6-C10/2?

Eaton PL6-C10/2 are doi poli total și doi poli protejați. Configurația este 2P și trebuie diferențiată de variantele 1P și 1P+N. Numărul de poli este un criteriu de selecție care trebuie corelat cu schema circuitului.

Ce înseamnă curba C la Eaton PL6-C10/2?

Curba C este caracteristica de declanșare a Eaton PL6-C10/2. Ea este un parametru separat de curentul nominal de 10 A și de capacitatea de rupere de 6 kA. La înlocuirea unui întreruptor, curba trebuie verificată împreună cu ceilalți parametri ai aparatului.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA indică nivelul nominal de curent de scurtcircuit pe care PL6-C10/2 îl poate întrerupe conform IEC/EN 60898-1. Valoarea este diferită de curentul nominal de 10 A și trebuie verificată în raport cu condițiile instalației.

Cât spațiu ocupă Eaton PL6-C10/2 în tabloul electric?

Eaton PL6-C10/2 ocupă două module și are o lățime de 35,4 mm. Dimensiunea este importantă la instalarea sau înlocuirea aparatului într-un tablou existent, deoarece varianta bipolară ocupă două spații modulare.
