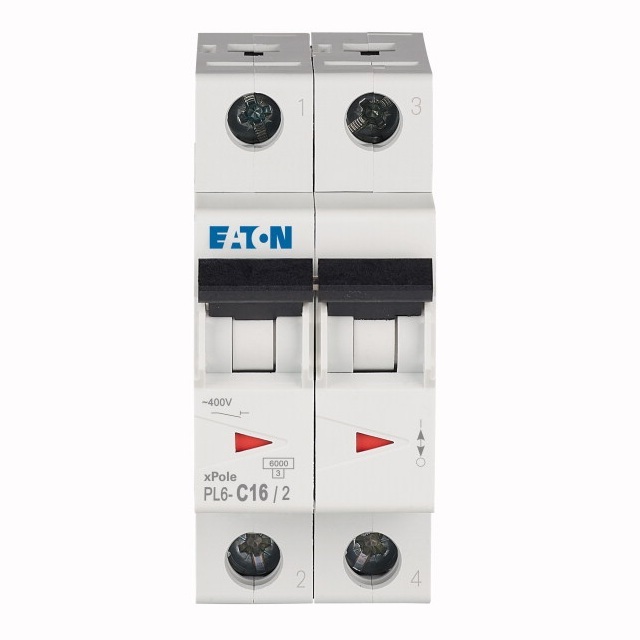

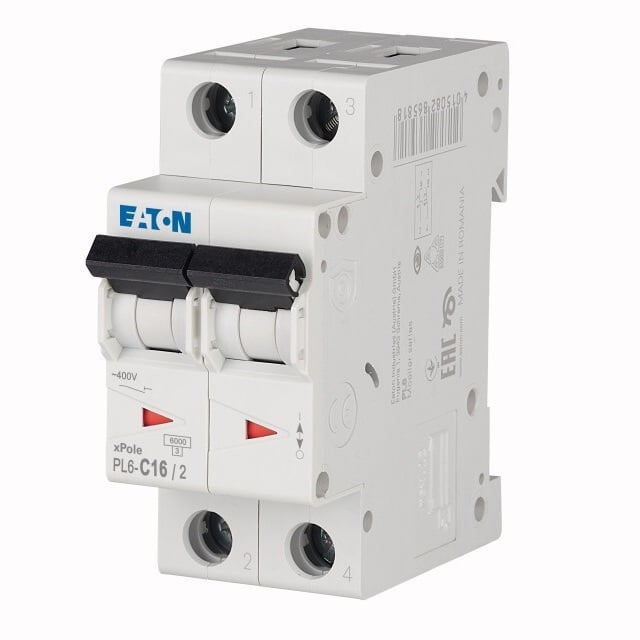

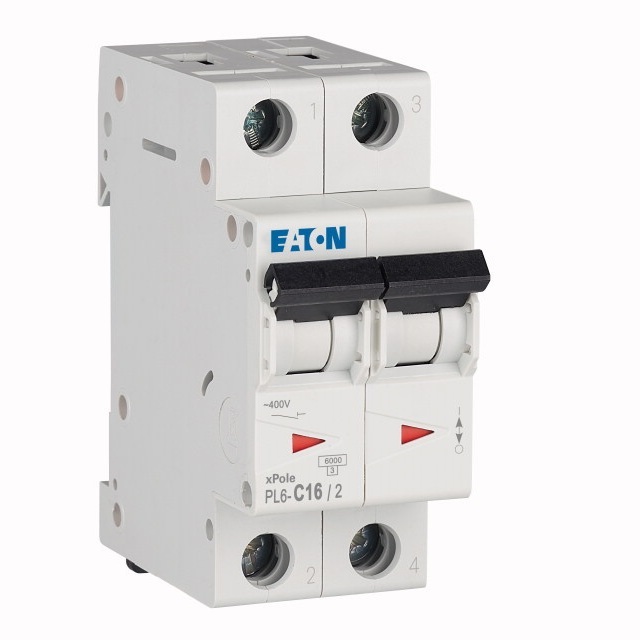

Siguranta automata Eaton 286567 16A 2P 6KA PL6-C16/2

Siguranța automată Eaton PL6-C16/2 286567 este un întrerupător automat bipolar 2P de 16A, cu curbă de declanșare C și capacitate de rupere de 6kA. Modelul face parte din gama Eaton xPole PL6 și este destinat protecției circuitelor la supracurent, pentru instalații în care sunt necesari doi poli protejați și această combinație de parametri electrici.

Siguranță automată Eaton 2P 16A cu curbă C

Eaton PL6-C16/2 combină configurația bipolară cu un curent nominal de 16A și caracteristica de declanșare C. Pentru alegerea corectă, aceste caracteristici trebuie verificate împreună, deoarece întrerupătoarele automate cu același amperaj pot avea un alt număr de poli, o altă curbă sau o altă capacitate de rupere.

Configurația 2P înseamnă că aparatul are doi poli în total, ambii protejați. Această caracteristică diferențiază modelul de variantele PL6 cu 1P, 1P+N, 3P sau alte configurații și trebuie să corespundă schemei circuitului.

Ce înseamnă curba de declanșare C?

Modelul PL6-C16/2 utilizează curba de declanșare C. Caracteristica de declanșare descrie comportamentul protecției la supracurent și este un parametru separat de curentul nominal de 16A.

Din acest motiv, amperajul nu trebuie folosit ca unic criteriu de selecție. Pentru identificarea variantei potrivite trebuie verificate simultan numărul de poli, curba de declanșare, curentul nominal și capacitatea de rupere.

Capacitate de rupere de 6kA

Eaton PL6-C16/2 are o capacitate nominală de rupere de 6kA conform IEC/EN 60898-1. Eaton indică valoarea de 6kA atât la 230V, cât și la 400V pentru acest model.

Capacitatea de rupere nu trebuie confundată cu valoarea nominală de 16A. Cei 16A reprezintă curentul nominal al întrerupătorului automat, în timp ce valoarea de 6kA caracterizează capacitatea sa de rupere la scurtcircuit.

Caracteristicile Eaton PL6-C16/2

Modelul 286567 poate fi identificat precis prin combinația dintre seria PL6, configurația 2P și parametrii electrici. Principalele caracteristici relevante sunt:

• producător: Eaton;
• serie: xPole PL6;
• model: PL6-C16/2;
• cod producător: 286567;
• EAN: 4015082865672;
• configurație: 2P;
• doi poli protejați;
• curent nominal: 16A;
• curbă de declanșare: C;
• capacitate de rupere: 6kA conform IEC/EN 60898-1;
• tip tensiune: AC;
• frecvență: 50–60Hz;
• grad de protecție: IP20;
• 2 spații modulare;
• lățime: 35,4 mm;
• tensiune nominală de izolație Ui: 440V;
• tensiune maximă de utilizare Ue: 400V.

Două module și lățime de 35,4 mm

Eaton PL6-C16/2 ocupă două spații modulare și are o lățime de 35,4 mm. Dimensiunea este importantă atunci când se verifică spațiul disponibil în tabloul electric sau când produsul este cumpărat pentru înlocuirea unui întrerupător existent.

Adâncimea de încastrare indicată de producător este de 70,5 mm. Pentru conectare, modelul acceptă conductoare rigide sau multifilare cu secțiuni între 1 și 25 mm², în limitele specificate de Eaton.

Unde se încadrează gama Eaton PL6?

PL6 este o gamă de întrerupătoare automate miniaturale Eaton xPole. Producătorul indică utilizarea seriei în tablouri electrice pentru aplicații rezidențiale și comerciale, cu alegerea variantei în funcție de schema și dimensionarea circuitului.

Pentru modelul PL6-C16/2, elementele decisive sunt configurația bipolară, curentul nominal de 16A, curba C și capacitatea de rupere de 6kA. Aceste valori trebuie analizate ca un set, nu separat.

Ce verifici înainte de alegerea Eaton PL6-C16/2?

Pentru o selecție corectă, verifică dacă instalația necesită combinația 2P + 16A + curbă C + 6kA. Pentru înlocuirea unui aparat existent, modelul și codul Eaton permit o identificare suplimentară exactă.

• confirmă necesitatea configurației bipolare 2P;
• verifică dacă circuitul este dimensionat pentru 16A;
• confirmă caracteristica de declanșare C;
• verifică dacă este necesară o capacitate de rupere de 6kA;
• verifică spațiul disponibil pentru două module;
• pentru înlocuire, compară modelul PL6-C16/2 și codul 286567.

Identificare exactă prin PL6-C16/2 și codul 286567

Codul Eaton 286567 identifică exact această variantă, iar EAN-ul asociat este 4015082865672. Referința este utilă atunci când produsul este comandat după un proiect, o listă de materiale sau pentru înlocuirea unui întrerupător automat existent.

Identificarea completă este Eaton PL6-C16/2, 2P, 16A, curbă C și 6kA. Verificarea întregului set de caracteristici reduce riscul de confuzie cu alte variante Eaton PL6 cu amperaj sau configurație apropiată.

Întrebări frecvente despre Eaton PL6-C16/2 286567

Câți poli are Eaton PL6-C16/2?

Eaton PL6-C16/2 este un întrerupător automat bipolar 2P, cu doi poli protejați. Configurația trebuie să corespundă schemei circuitului și trebuie verificată separat de amperaj și curba de declanșare.

Ce curent nominal are modelul 286567?

Modelul Eaton PL6-C16/2 are un curent nominal de 16A. Valoarea trebuie corelată cu dimensionarea circuitului și nu trebuie utilizată ca singur criteriu pentru alegerea întrerupătorului automat.

Ce curbă de declanșare are PL6-C16/2?

Modelul utilizează curba de declanșare C. Aceasta este o caracteristică distinctă de amperaj și trebuie confirmată atât pentru un circuit nou, cât și pentru înlocuirea unui aparat existent.

Care este capacitatea de rupere?

Eaton PL6-C16/2 are o capacitate nominală de rupere de 6kA conform IEC/EN 60898-1. Eaton specifică această valoare la 230V și 400V pentru modelul 286567.

Câte module ocupă PL6-C16/2?

Întrerupătorul automat ocupă două spații modulare și are o lățime de 35,4 mm. Acest parametru este util pentru verificarea spațiului disponibil în tabloul electric.
