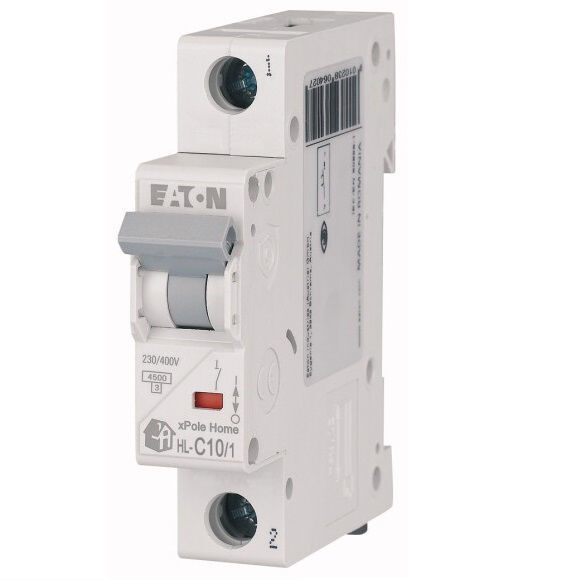

Siguranta automata Eaton 194729 1P 10A 4.5kA HL-C10/1

Ce este siguranța automată Eaton HL-C10/1?

Siguranța automată Eaton HL-C10/1 este un aparat modular de protecție cu un curent nominal de 10 A, configurație cu 1 pol, curbă de declanșare C și capacitate de rupere de 4,5 kA. Modelul funcționează la o tensiune de 220–240 V și este identificat prin codul producătorului 194729.

Produsul este destinat protejării circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina îl prezintă pentru utilizare acasă și la birou, ceea ce susține clasificarea rezidențială și comercială. Utilizarea industrială nu este confirmată în informațiile tehnice disponibile.

Ce rol are într-un tablou electric?

Siguranța automată întrerupe circuitul atunci când condițiile electrice depășesc limitele pentru care aparatul a fost selectat. Curentul nominal de 10 A trebuie corelat cu secțiunea conductoarelor, tipul consumatorilor și puterea circuitului protejat.

Produsul nu trebuie ales numai după valoarea de 10 A. Configurația cu 1 pol, curba C, capacitatea de rupere de 4,5 kA și tensiunea de 220–240 V trebuie verificate împreună cu schema instalației și cu celelalte aparate montate în tablou.

Ce înseamnă configurația cu 1 pol?

Configurația 1P indică un aparat cu un singur pol. Modul de integrare în instalație depinde de schema circuitului, de sistemul de alimentare și de cerințele proiectului electric.

Produsul nu trebuie confundat cu o siguranță 1P+N sau cu un aparat bipolar. Dacă instalația necesită întreruperea simultană a mai multor conductoare, trebuie verificat un dispozitiv cu configurația corespunzătoare.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C10/1. Aceasta trebuie analizată în raport cu tipul consumatorilor și cu eventualii curenți de pornire ai echipamentelor alimentate.

Curba de declanșare nu stabilește singură compatibilitatea cu un circuit. Pentru selecție sunt relevante și lungimea traseului, secțiunea cablului, impedanța buclei, condițiile de montaj și coordonarea cu protecțiile din amonte.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul de instalare.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu indică protecție diferențială sau protecție la supratensiune. Pentru aceste funcții sunt necesare aparate dedicate, dacă proiectul instalației le prevede.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Pagina produsului menționează utilizarea acasă și la birou, iar siguranța este încadrată în categoria aparaturii modulare pentru tablouri electrice.

Utilizarea industrială nu este indicată explicit. Prezența mărcii Eaton sau apartenența la categoria echipamentelor electrice nu sunt suficiente pentru a clasifica automat acest model drept industrial.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194729.
• Modelul HL-C10/1 diferențiază această variantă de alte siguranțe Eaton de 10 A.
• Curentul nominal de 10 A trebuie corelat cu circuitul care urmează să fie protejat.
• Configurația cu 1 pol trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante de selecție.
• Tensiunea confirmată este 220–240 V.
• Gradul de protecție declarat este IP20.

Ce condiții de mediu sunt confirmate?

Pagina indică un interval al temperaturii de operare între -25 și +70 °C. Carcasa este albă și realizată din termoplastic, iar gradul de protecție este IP20.

Gradul IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Protecția finală depinde și de tabloul sau carcasa în care este instalată siguranța.

Ce informații trebuie verificate înainte de montaj?

Confirmă curentul nominal de 10 A, configurația 1P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul. Verifică secțiunile conductoarelor acceptate, cuplul de strângere, numărul de module ocupate și coordonarea cu celelalte protecții.

Aceste informații suplimentare nu sunt afișate în tabelul tehnic accesibil. Pagina listează o fișă tehnică, dar conținutul documentului nu a putut fi deschis în analiza curentă.

Ce afirmații nu sunt folosite ca specificații?

Descrierea comercială menționează o funcție de testare, reacție instantanee, eliminarea riscurilor și protecție împotriva electrocutării. Aceste caracteristici nu sunt confirmate în tabelul tehnic și nu sunt atribuite produsului.

Modelul este prezentat drept siguranță automată, nu drept aparat diferențial. Protecția la curenți reziduali sau verificarea prin buton de test trebuie confirmate separat înainte de a fi comunicate ca funcții.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial. Utilizarea industrială nu este confirmată.

Care este curentul nominal?

Curentul nominal este de 10 A.

Câți poli are?

Siguranța automată are configurație cu 1 pol.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea confirmată este cuprinsă între 220 și 240 V.

Este o siguranță diferențială?

Nu este prezentată ca aparat diferențial. Pagina o clasifică drept siguranță automată.
