Siguranta automata Eaton 286519 1P 10A 6kA PL6-B10/1

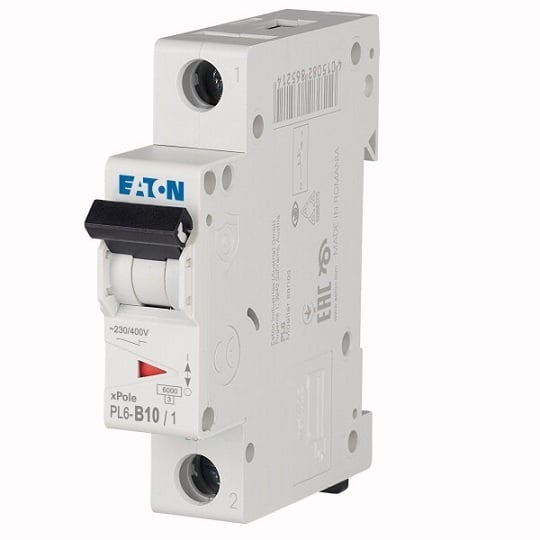

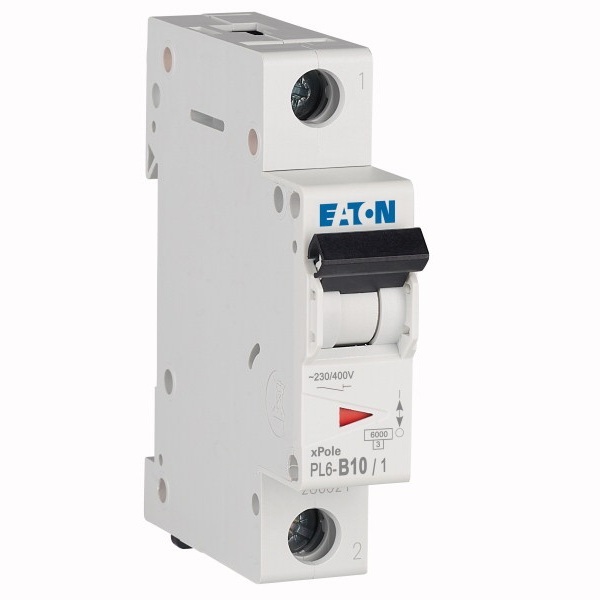

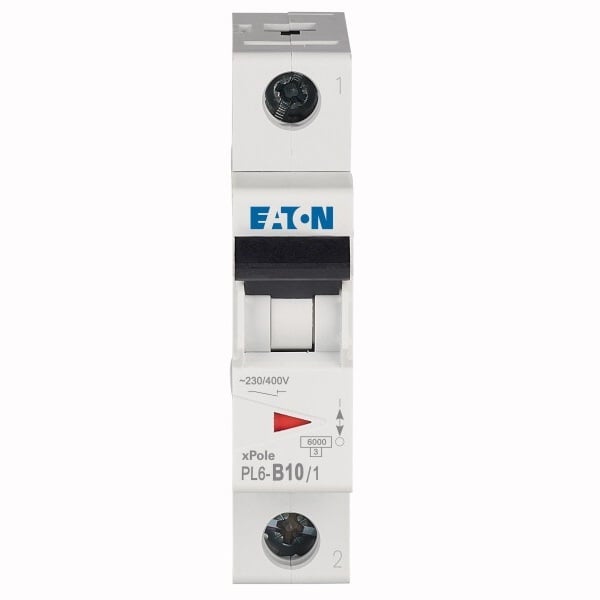

Siguranța automată 10A Eaton PL6-B10/1 este un disjunctor modular unipolar din seria xPole PL6, cu caracteristică de declanșare B și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Modelul 286519 are un singur pol protejat, curent nominal de 10 A și este destinat aparatajului de protecție pentru aplicații rezidențiale și comerciale.

Protecție unipolară de 10 A cu caracteristică B

PL6-B10/1 are un pol în total și un pol protejat. Configurația 1P îl diferențiază de variantele 1P+N sau 2P, chiar dacă alte modele pot avea același curent nominal. La selectarea aparatului trebuie verificată configurația cerută de schema electrică, nu doar amperajul.

Caracteristica de declanșare B este un criteriu distinct de valoarea curentului nominal. Prin urmare, o siguranță automată 10A cu curbă B nu trebuie considerată automat echivalentă cu un model de 10 A cu curbă C, deoarece cele două caracteristici au un comportament diferit la supracurenți de scurtă durată.

Capacitate nominală de rupere de 6 kA

Eaton PL6-B10/1 are capacitate nominală de rupere Icn de 6 kA conform IEC/EN 60898-1. Eaton declară 6 kA atât la 230 V, cât și la 400 V pentru parametrul de întrerupere conform EN 60898. Această valoare exprimă capacitatea aparatului de a întrerupe un curent de scurtcircuit în condițiile definite de standard.

Valoarea de 6 kA nu trebuie confundată cu cei 10 A ai curentului nominal. Curentul nominal caracterizează funcționarea circuitului în regim normal, în timp ce capacitatea de rupere trebuie verificată în raport cu nivelul de scurtcircuit posibil la punctul de instalare.

Parametri electrici și construcție modulară

Siguranța automată 10A Eaton PL6-B10/1 are tensiune operațională nominală maximă de 230 V AC, tensiune nominală de izolație Ui de 440 V și tensiune nominală de ținere la impuls Uimp de 4 kV. Domeniul de frecvență este 50-60 Hz, iar clasa de limitare a curentului este 3.

Aparatul are 17,7 mm lățime, 73 mm înălțime și 85 mm adâncime, cu o masă declarată de aproximativ 0,12 kg. Lățimea corespunde unui singur modul, iar adâncimea de încastrare este de 70,5 mm, informații utile la planificarea spațiului disponibil în tabloul electric.

Conectarea conductoarelor și gradul de protecție

Terminalele PL6-B10/1 acceptă conductoare rigide sau multifilare cu secțiuni între 1 și 25 mm². Această plajă indică posibilitatea fizică de conectare la aparat; secțiunea efectivă necesară pentru circuit trebuie dimensionată separat, în funcție de curent, lungime, mod de pozare și celelalte condiții ale instalației.

Gradul de protecție al disjunctorului este IP20, iar temperatura ambiantă de funcționare declarată este între -25°C și +75°C. Gradul IP al aparatului nu reprezintă automat gradul de protecție al întregului tablou, deoarece acesta depinde și de carcasa și configurația ansamblului.

Unde se încadrează Eaton PL6-B10/1

PL6-B10/1 este un disjunctor modular din gama Eaton xPole PL6 pentru aparataj rezidențial și comercial. Modelul este relevant atunci când proiectul electric necesită simultan 10 A, configurație 1P, curbă B și capacitate nominală de rupere de 6 kA.

Pentru compararea cu alte modele de același amperaj poate fi consultată categoria de siguranțe automate 10A. Pentru alte valori și configurații sunt disponibile siguranțe automate, iar pentru alte produse ale producătorului poate fi consultată pagina Eaton.

Ce verifici înainte de alegere

Siguranța automată 10A PL6-B10/1 trebuie selectată numai dacă parametrii circuitului corespund configurației 1P, curbei B și capacității de rupere de 6 kA. Curentul nominal este doar unul dintre criteriile de alegere; numărul de poli, caracteristica de declanșare și nivelul de scurtcircuit disponibil trebuie verificate separat.

• Curent nominal: 10 A.
• Număr poli: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune operațională nominală maximă: 230 V AC.
• Grad de protecție: IP20.
• Lățime: 1 modul, 17,7 mm.

Erori frecvente

Alegerea siguranței doar după valoarea de 10 A. Două disjunctoare de 10 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere. Dacă acești parametri nu corespund instalației, produsele nu trebuie considerate echivalente.

Confundarea valorii de 6 kA cu amperajul nominal. 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit, în timp ce 10 A reprezintă curentul nominal. Sunt parametri diferiți, cu roluri distincte în dimensionarea protecției.

Înlocuirea unui model cu curbă B printr-unul cu curbă C doar pentru că are 10 A. Caracteristica de declanșare influențează comportamentul aparatului la supracurenți de scurtă durată. Curba trebuie să corespundă cerințelor circuitului și sarcinii.

Confundarea configurației 1P cu 1P+N. PL6-B10/1 are un singur pol în total și un pol protejat. O variantă 1P+N include și comutarea neutrului și reprezintă o configurație diferită.

Întrebări frecvente

Ce înseamnă 10 A la Eaton PL6-B10/1?

Eaton PL6-B10/1 are un curent nominal de 10 A. Valoarea trebuie corelată cu conductorul, sarcina, condițiile de instalare și proiectarea circuitului. Pentru alegerea corectă trebuie verificate și configurația 1P, caracteristica B și capacitatea nominală de rupere de 6 kA.

Ce înseamnă 6 kA la această siguranță automată?

Capacitatea de 6 kA a Eaton PL6-B10/1 este capacitatea nominală de rupere conform IEC/EN 60898-1. Parametrul indică nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și trebuie verificat în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Câți poli are Eaton PL6-B10/1?

Eaton PL6-B10/1 este un disjunctor unipolar, cu un pol în total și un pol protejat. Configurația trebuie diferențiată de variantele 1P+N și 2P, deoarece aparatele nu sunt interschimbabile doar pentru că au același curent nominal.

Ce conductoare acceptă PL6-B10/1?

PL6-B10/1 acceptă conductoare rigide și multifilare între 1 și 25 mm². Această plajă descrie capacitatea terminalelor și nu înlocuiește dimensionarea conductorului pentru circuit. Secțiunea necesară trebuie stabilită în funcție de parametrii reali ai instalației.

Pentru ce aplicații este destinat Eaton 286519?

Eaton 286519 este destinat aparatajului pentru aplicații rezidențiale și comerciale. Utilizarea concretă depinde de compatibilitatea cu parametrii circuitului: 10 A, un pol protejat, caracteristică B și capacitate nominală de rupere de 6 kA.
