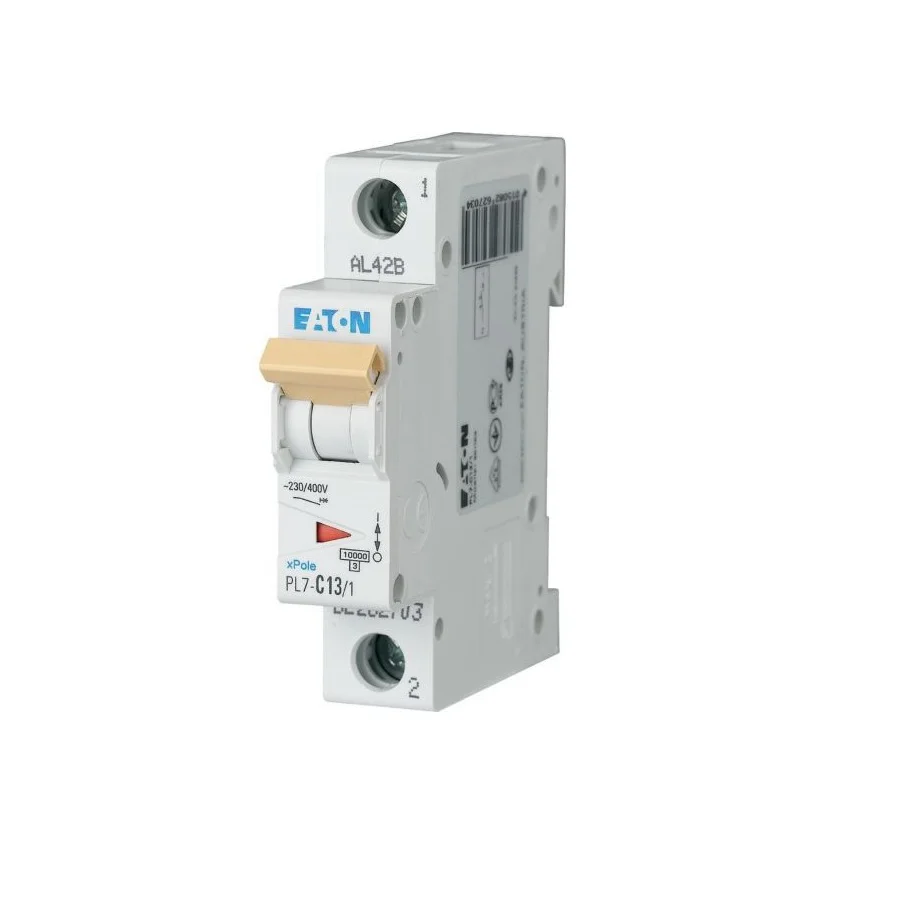

Siguranta automata Eaton 262703 1P 13A 10KA C PL7-C13/1

Siguranța automată 13A Eaton PL7-C13/1 este un disjunctor modular MCB 1P pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 262703 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, fiind alegerea potrivită atunci când circuitul necesită exact această combinație de curent nominal, configurație și caracteristică de declanșare.

Când alegi Eaton PL7-C13/1

PL7-C13/1 se alege atunci când circuitul necesită 13 A, configurație 1P, curbă C și capacitate de rupere de 10 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 13 A pot avea altă curbă, alt număr de poli sau altă capacitate de rupere.

O siguranță automată 13A trebuie corelată cu secțiunea conductorului, sarcina și condițiile de instalare. Amperajul nu se alege izolat și nu trebuie mărit doar pentru a evita declanșările unui circuit dimensionat necorespunzător.

Configurație 1P

Eaton PL7-C13/1 este un disjunctor unipolar, cu un singur pol protejat. Configurația 1P îl diferențiază de variantele 1P+N, 2P sau multipolare și trebuie să corespundă schemei electrice în care aparatul este utilizat.

La înlocuirea unui aparat existent trebuie verificat modelul complet. PL7-C13/1 nu este același produs cu PL7-C13/1N, chiar dacă ambele variante pot avea 13 A, curbă C și 10 kA.

Curent nominal 13 A și curbă C

Curentul nominal de 13 A trebuie ales în funcție de conductor, sarcină și condițiile de montaj ale circuitului. Valoarea nominală a protecției trebuie să fie compatibilă cu dimensionarea instalației.

Curba C descrie caracteristica declanșării magnetice la supracurenți de scurtă durată. Un disjunctor de 13 A cu curbă B nu trebuie considerat automat echivalent cu PL7-C13/1 doar pentru că are același amperaj.

Capacitate nominală de rupere 10 kA

Siguranța automată 13A Eaton PL7-C13/1 are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 13 A și 10 kA au semnificații diferite. 13 A este curentul nominal al disjunctorului, iar 10 kA este capacitatea nominală de rupere la scurtcircuit. Aceasta trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PL7-C13/1 este un MCB destinat protecției la supracurent. Aparatul intervine atât în cazul suprasarcinii, cât și în cazul scurtcircuitului, conform caracteristicii sale de declanșare.

Modelul nu include protecție diferențială la curenți reziduali. Dacă instalația necesită și această funcție, trebuie utilizat aparataj diferențial adecvat.

Format compact pentru tabloul electric

Eaton PL7-C13/1 ocupă un singur modul și are lățime de 17,6 mm. Gradul de protecție este IP20, iar tensiunea operațională nominală maximă este de 230 V AC.

Aparatul acceptă conductoare cu secțiuni între 1 și 25 mm². La înlocuirea unui model existent trebuie verificate spațiul disponibil în tablou, configurația 1P și compatibilitatea conexiunilor.

Ce verifici înainte de cumpărare

Siguranța automată 13A Eaton PL7-C13/1 trebuie identificată după parametrii compleți ai circuitului.

• Curent nominal: 13 A.
• Configurație: 1P.
• Poli protejați: 1.
• Curba de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Tensiune operațională maximă: 230 V AC.
• Tensiune nominală de izolație: 440 V.
• Grad de protecție: IP20.
• Număr module: 1.
• Lățime: 17,6 mm.
• Secțiune conductoare: 1–25 mm².
• Model: PL7-C13/1.
• Cod Eaton: 262703.
• EAN: 4015082627034.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 13 A. Configurația 1P, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea curbei C cu curba B. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată și nu trebuie considerate automat interschimbabile.

Confundarea configurației 1P cu 1P+N. PL7-C13/1 are un singur pol protejat. PL7-C13/1N este o variantă diferită.

Înlocuirea unui aparat de 10 kA cu unul de 6 kA fără verificare. Capacitatea de rupere trebuie să corespundă nivelului de scurtcircuit disponibil în instalație.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C13/1?

Eaton PL7-C13/1 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul este un MCB 1P de 13 A, cu curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Nu include protecție diferențială.

Care este diferența dintre PL7-C13/1 și PL7-C13/1N?

PL7-C13/1 este un aparat 1P, iar PL7-C13/1N are configurație 1P+N. Chiar dacă ambele modele pot avea 13 A, curbă C și 10 kA, configurația electrică este diferită și trebuie aleasă conform schemei circuitului.

Ce înseamnă 10 kA la PL7-C13/1?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a Eaton PL7-C13/1. Valoarea este diferită de curentul nominal de 13 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

Ce înseamnă curba C?

Curba C descrie caracteristica declanșării magnetice a PL7-C13/1. Aceasta influențează modul în care disjunctorul reacționează la supracurenți de scurtă durată și trebuie să corespundă caracteristicilor circuitului protejat.

PL7-C13/1 este o siguranță diferențială?

Eaton PL7-C13/1 este o siguranță automată MCB, nu un întreruptor diferențial. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu detectează curenți reziduali precum un RCCB sau RCBO.
