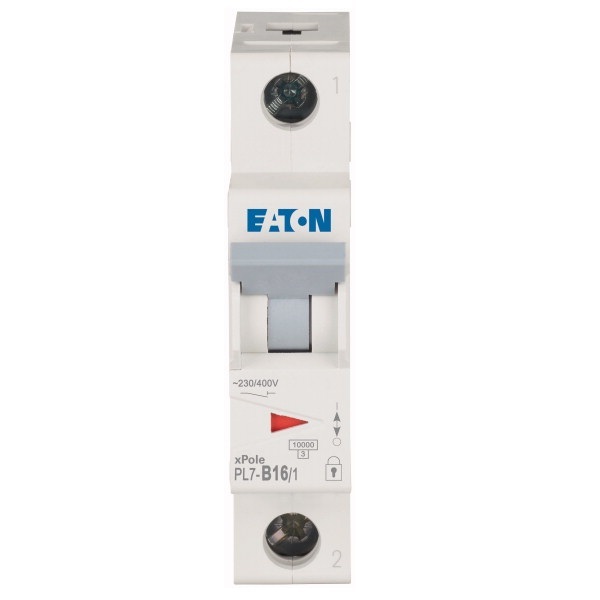

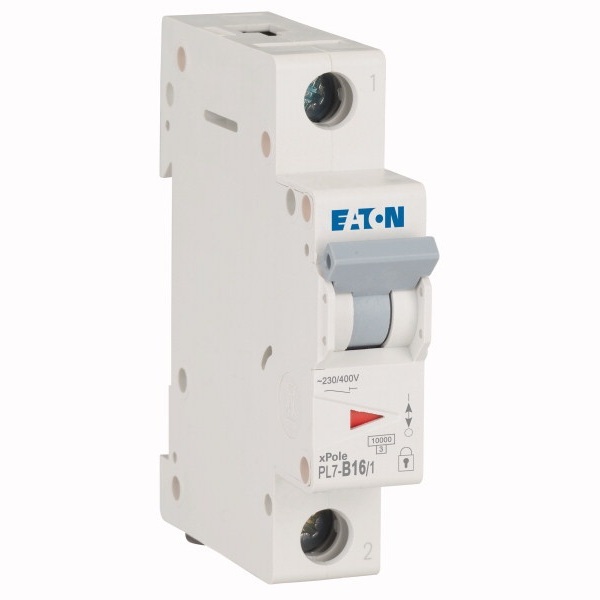

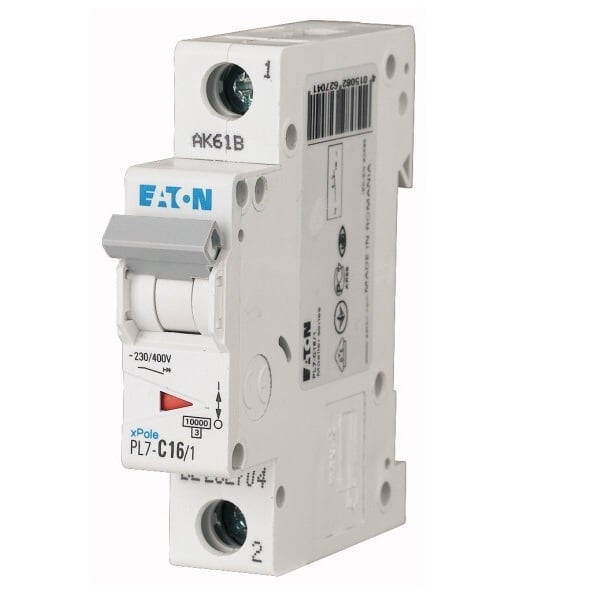

Siguranta automata Eaton 262676 1P 16A 10KA PL7-B16/1

Siguranța automată 16A Eaton PL7-B16/1 este un disjunctor modular unipolar din seria xPole PL7, cu caracteristică de declanșare B și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Modelul 262676 are un singur pol protejat, tensiune operațională nominală de până la 230 V și este destinat aparatajului de protecție pentru aplicații rezidențiale și comerciale.

Protecție unipolară de 16 A cu caracteristică B

PL7-B16/1 are curent nominal de 16 A, un pol în total și un pol protejat. Configurația 1P îl diferențiază de modelele 1P+N sau 2P, chiar dacă acestea pot avea același amperaj și aceeași capacitate de rupere.

Caracteristica de declanșare B este un parametru distinct de valoarea curentului nominal. Prin urmare, o siguranță automată 16A cu curbă B nu trebuie considerată automat echivalentă cu o variantă de 16 A cu curbă C, deoarece caracteristica de declanșare influențează răspunsul aparatului la supracurenții de scurtă durată.

Capacitate nominală de rupere de 10 kA

Eaton PL7-B16/1 are capacitate nominală de rupere Icn de 10 kA conform IEC/EN 60898-1. Valoarea de 10 kA este declarată pentru model la 230 V și reprezintă capacitatea aparatului de a întrerupe curenți de scurtcircuit în condițiile definite de standard.

Cei 10 kA nu trebuie confundați cu cei 16 A ai curentului nominal. Curentul nominal caracterizează funcționarea circuitului în regim normal, în timp ce capacitatea de rupere trebuie corelată cu nivelul posibil al curentului de scurtcircuit la punctul de instalare.

Parametri electrici și construcție modulară

Modelul 262676 are tensiune operațională nominală maximă de 230 V, tensiune nominală de izolație Ui de 440 V și curent nominal de 16 A. Eaton îl încadrează în seria xPole PL7 de miniature circuit breakers pentru aplicații rezidențiale și comerciale.

Carcasa are aproximativ 17,6 mm lățime, 82 mm înălțime și 71 mm adâncime, iar masa declarată este de aproximativ 0,12 kg. Lățimea corespunde unui singur spațiu modular, ceea ce simplifică planificarea poziției aparatului în tabloul electric.

Grad de protecție și condiții de utilizare

Siguranța automată 16A Eaton PL7-B16/1 are grad de protecție IP20, iar datele comerciale ale produsului indică o temperatură de operare între -25°C și +70°C. Aparatul este realizat în configurație unipolară și este identificat prin codul de catalog 262676.

IP20 caracterizează aparatul individual și nu trebuie interpretat drept gradul de protecție al întregului tablou. Protecția ansamblului final depinde și de carcasa tabloului, de montaj și de celelalte componente utilizate.

Unde se încadrează Eaton PL7-B16/1

PL7-B16/1 este un disjunctor modular pentru aparataj rezidențial și comercial. Modelul face parte din gama Eaton xPole PL7 și este relevant atunci când proiectul electric cere simultan un aparat 1P, curent nominal de 16 A, curbă B și capacitate nominală de rupere de 10 kA.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 16A. Pentru alte valori nominale și configurații sunt disponibile siguranțe automate, iar gama producătorului poate fi explorată în pagina Eaton.

Ce verifici înainte de alegere

Siguranța automată 16A PL7-B16/1 trebuie aleasă numai dacă toți parametrii circuitului corespund configurației 1P, curbei B și capacității de rupere de 10 kA. Amperajul este doar unul dintre criterii; numărul de poli, caracteristica de declanșare și nivelul de scurtcircuit disponibil trebuie verificate separat.

• Curent nominal: 16 A.
• Număr poli: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Tensiune operațională nominală maximă: 230 V.
• Grad de protecție: IP20.
• Lățime: 17,6 mm.

Erori frecvente

Alegerea produsului doar după amperajul de 16 A. Două disjunctoare de 16 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere. Dacă acești parametri nu corespund proiectului, produsele nu sunt echivalente.

Confundarea modelului 1P cu varianta 1P+N. PL7-B16/1 are un singur pol în total și un singur pol protejat. Varianta PL7-B16/1N este o construcție diferită, cu neutru comutat, și nu trebuie substituită automat.

Confundarea valorii de 10 kA cu amperajul nominal. 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit, în timp ce 16 A reprezintă curentul nominal. Sunt parametri diferiți și trebuie verificați independent.

Alegerea curbei B fără verificarea circuitului. Caracteristica de declanșare trebuie corelată cu comportamentul sarcinii și cu proiectarea protecției. Un model cu aceeași valoare de 16 A, dar cu altă curbă, nu este automat un înlocuitor direct.

Întrebări frecvente

Ce înseamnă 16 A la Eaton PL7-B16/1?

Eaton PL7-B16/1 are un curent nominal de 16 A. Această valoare trebuie corelată cu conductorul, sarcina și condițiile de instalare ale circuitului. Pentru alegerea corectă trebuie verificate și numărul de poli, curba B și capacitatea nominală de rupere de 10 kA.

Ce înseamnă 10 kA la această siguranță automată?

Capacitatea de 10 kA a Eaton PL7-B16/1 este capacitatea nominală de rupere conform IEC/EN 60898-1. Parametrul descrie nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile standardului și trebuie verificat în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Câți poli are Eaton PL7-B16/1?

Eaton PL7-B16/1 este un disjunctor unipolar, cu un pol în total și un pol protejat. Configurația 1P trebuie diferențiată de variantele 1P+N și 2P. Modelul are lățimea de 17,6 mm și ocupă un singur spațiu modular în tabloul electric.

Care este diferența dintre PL7-B16/1 și PL7-B16/1N?

PL7-B16/1 este varianta 1P, iar PL7-B16/1N este varianta 1P+N. Primul model are un singur pol, în timp ce varianta 1P+N include și conductorul neutru comutat. Cele două produse nu trebuie considerate echivalente doar pentru că au același curent nominal și aceeași curbă B.

Pentru ce aplicații este destinat Eaton PL7-B16/1?

Eaton PL7-B16/1 este destinat aparatajului de protecție pentru aplicații rezidențiale și comerciale. Utilizarea concretă depinde însă de proiectarea circuitului și de compatibilitatea parametrilor electrici: 16 A, 1P, caracteristică B și capacitate de rupere de 10 kA.
