Siguranta automata Eaton 194731 1P 16A 4.5kA HL-C16/1

Ce este siguranța automată Eaton HL-C16/1?

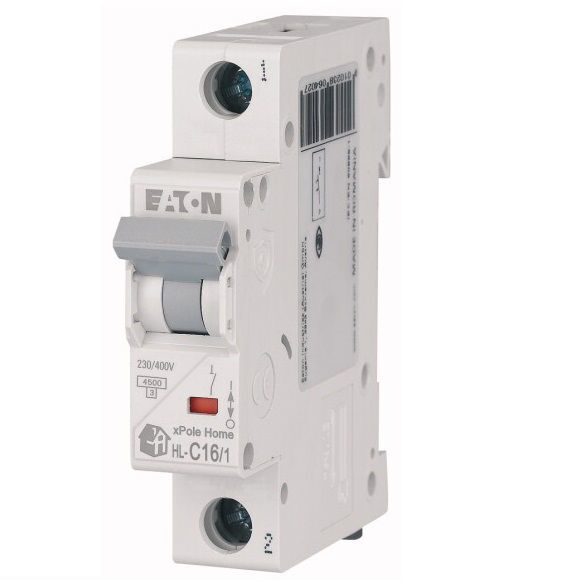

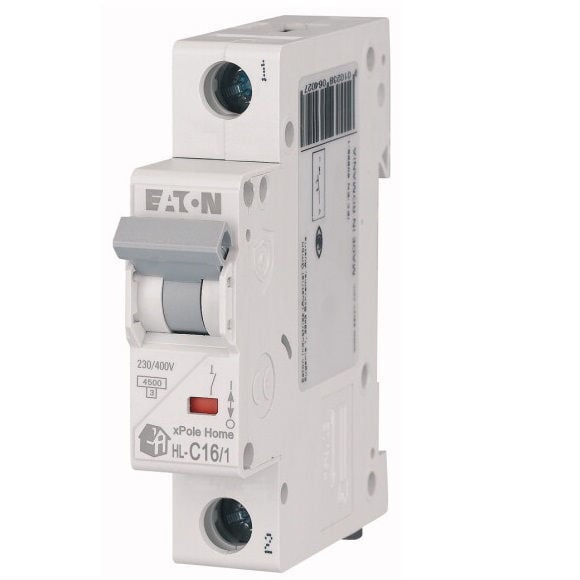

Siguranța automată Eaton HL-C16/1 este un aparat modular de protecție cu un curent nominal de 16 A, configurație cu 1 pol, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194731.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina produsului menționează utilizarea în locuințe, birouri și spații comerciale, ceea ce susține clasificarea rezidențială și comercială.

Ce înseamnă configurația cu 1 pol?

Configurația 1P indică o siguranță automată cu un singur pol. Această caracteristică trebuie corelată cu schema instalației, cu sistemul de alimentare și cu modul în care este tratat conductorul neutru în tabloul electric.

Modelul nu trebuie confundat cu variantele 1P+N, 2P sau cu aparatele multipolare. Chiar dacă două siguranțe au același curent nominal, configurația polilor influențează modul de conectare și tipul circuitului în care pot fi instalate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C16/1. Aceasta trebuie evaluată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 16 A. Pentru coordonarea protecției trebuie analizate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie instalată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă protecție diferențială sau protecție dedicată la supratensiune. Pentru aceste funcții trebuie selectate aparate specifice, dacă sunt prevăzute în proiect.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Pagina menționează folosirea siguranței în locuințe, birouri și spații comerciale.

Utilizarea industrială nu este indicată explicit pentru modelul HL-C16/11. Apartenența produsului la marca Eaton sau la categoria aparaturii modulare nu este suficientă pentru atribuirea automată a unei clasificări industriale.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194731.
• Modelul HL-C16/1 diferențiază varianta monopolară de celelalte aparate din familia HL.
• Curentul nominal de 16 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 1P trebuie verificată în raport cu schema instalației electrice.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante de selecție.
• Tensiunea de alimentare confirmată este de 220–240 V.
• Gradul de protecție declarat este IP20.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Produsul are o carcasă albă din termoplastic și este destinat integrării într-un tablou electric adecvat.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Protecția finală depinde de carcasa tabloului, de modul de montaj și de condițiile existente în spațiul de instalare.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Tabelul tehnic nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau buton de test.

Dacă instalația necesită protecție împotriva curenților reziduali, trebuie selectat un dispozitiv diferențial sau un aparat combinat compatibil cu schema proiectului.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 16 A, configurația 1P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit, secțiunile conductoarelor și coordonarea cu celelalte protecții.

Pagina nu precizează numărul de module ocupate, secțiunile conductoarelor acceptate, cuplul de strângere sau temperatura de operare. Aceste informații trebuie confirmate în fișa tehnică înainte de instalare.

Cum se compară cu alte siguranțe automate de 16 A?

Comparația trebuie făcută după numărul de poli, curba de declanșare, capacitatea de rupere, tensiunea nominală și spațiul ocupat în tablou. Pentru modelul HL-C16/1 sunt confirmate configurația 1P, curba C, capacitatea de 4,5 kA și tensiunea de 220–240 V.

O variantă 1P+N, 2P sau 3P nu este echivalentă cu acest produs, chiar dacă are același curent de 16 A. Modelul HL-C16/1 și codul 194731 trebuie verificate pentru identificarea corectă.

Ce informații ale paginii nu sunt folosite?

Descrierea comercială include afirmații despre instalarea fără cunoștințe avansate, fiabilitate superioară și protecție împotriva fluctuațiilor de tensiune. Aceste formulări nu sunt susținute de tabelul tehnic și nu sunt utilizate ca atribute confirmate.

Pagina afișează și informații necorespunzătoare despre livrarea produsului la metru. Siguranța este prezentată tehnic drept aparat modular, iar acele informații comerciale nu sunt incluse în conținut.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 16 A.

Câți poli are?

Produsul are configurație cu 1 pol.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu. Produsul este prezentat drept siguranță automată, fără funcție diferențială confirmată.
