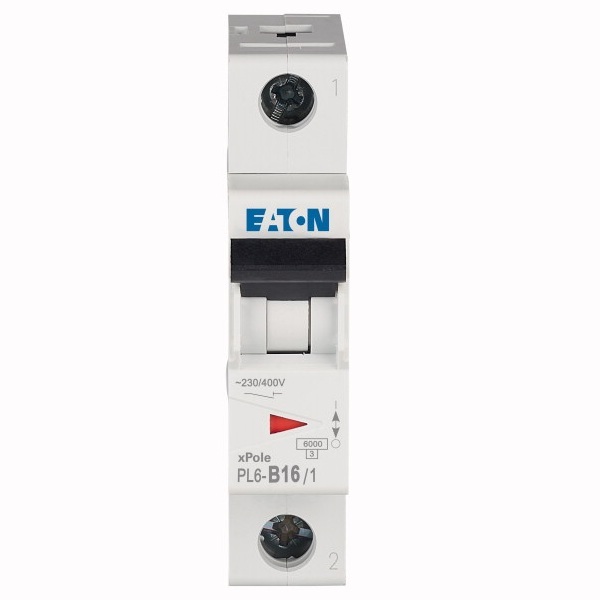

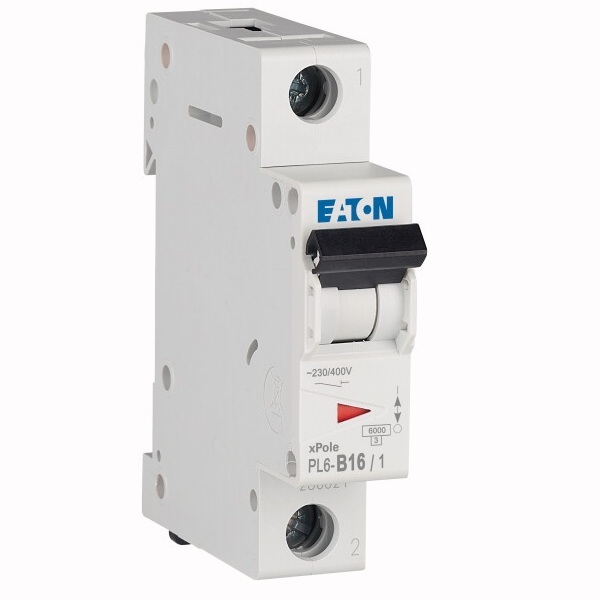

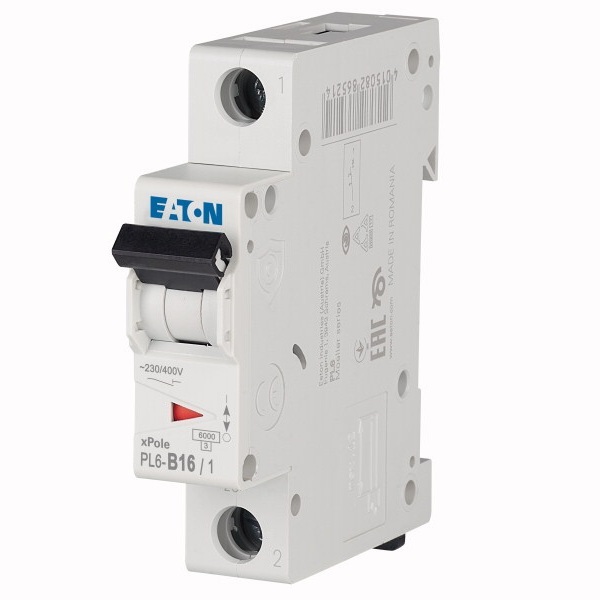

Siguranta automata Eaton 286521 1P 16A 6kA PL6-B16/1

Siguranța automată 16A Eaton PL6-B16/1 este un disjunctor modular 1P din seria xPole PL6, cu caracteristică de declanșare B și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Modelul 286521 este conceput pentru aparataj de protecție în aplicații rezidențiale și comerciale, iar alegerea lui trebuie făcută prin corelarea curentului nominal, a curbei de declanșare, a numărului de poli și a nivelului de scurtcircuit disponibil.

Când alegi Eaton PL6-B16/1

PL6-B16/1 este potrivit atunci când proiectul electric cere un disjunctor unipolar de 16 A, cu curbă B și capacitate de rupere de 6 kA. Aparatul are un singur pol, iar acesta este protejat, astfel că trebuie diferențiat de variantele 1P+N sau 2P chiar dacă acestea au același amperaj.

Curentul nominal de 16 A nu este suficient pentru a identifica protecția corectă. Două siguranțe automate de 16 A pot avea curbe de declanșare, număr de poli și capacități de rupere diferite, iar aceste caracteristici influențează compatibilitatea cu circuitul.

Parametrii care fac diferența

Siguranța automată 16A Eaton PL6-B16/1 combină patru caracteristici esențiale pentru selecție: 16 A, 1P, curba B și 6 kA. Fiecare parametru descrie o proprietate diferită a aparatului și trebuie verificat separat înainte de înlocuire sau instalare.

Curent nominal de 16 A

Valoarea de 16 A reprezintă curentul nominal al disjunctorului. Aceasta trebuie corelată cu conductorul, sarcina circuitului și condițiile de instalare. Alegerea unei protecții numai după amperaj poate conduce la o configurație care nu corespunde proiectului electric.

Caracteristică de declanșare B

Curba B definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, un model de 16 A cu curbă B nu trebuie înlocuit automat cu unul de 16 A cu curbă C doar pentru că amperajul este identic. Caracteristica trebuie să corespundă tipului de circuit și condițiilor de exploatare.

Capacitate de rupere de 6 kA

Capacitatea nominală de rupere de 6 kA conform IEC/EN 60898-1 indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard. Această valoare nu trebuie confundată cu cei 16 A ai curentului nominal.

Practic, 16 A descrie curentul nominal al aparatului, iar 6 kA descrie comportamentul acestuia la un scurtcircuit. Prin urmare, capacitatea de rupere trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Construcție modulară pentru tabloul electric

PL6-B16/1 are lățimea de 17,7 mm și ocupă un singur spațiu modular. Aparatul are 73 mm înălțime și 85 mm adâncime, ceea ce permite verificarea spațiului necesar înainte de configurarea sau modificarea tabloului electric.

Gradul de protecție al aparatului este IP20. Acesta caracterizează disjunctorul individual și nu trebuie confundat cu gradul de protecție al întregului tablou, care depinde de carcasa și configurația ansamblului.

Ce verifici înainte de cumpărare

Siguranța automată 16A trebuie aleasă după caracteristicile complete ale circuitului, nu doar după amperaj. Pentru PL6-B16/1, verifică dacă proiectul cere exact configurația 1P, curent nominal 16 A, caracteristică B și capacitate de rupere 6 kA.

• Curent nominal: 16 A.
• Configurație: 1P, un pol protejat.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Grad de protecție: IP20.
• Lățime: 17,7 mm, un modul.
• Model: PL6-B16/1.
• Cod Eaton: 286521.

Pentru alte variante cu același amperaj poți compara gama de siguranțe automate 16A. Pentru alte valori nominale și configurații poți consulta categoria de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea numai după valoarea de 16 A. Amperajul nu identifică singur produsul potrivit. Dacă numărul de poli, curba sau capacitatea de rupere diferă, două disjunctoare de 16 A nu sunt automat echivalente.

Confundarea curbei B cu curba C. Curba de declanșare influențează răspunsul aparatului la supracurenți. O siguranță de 16 A cu curbă C nu trebuie considerată înlocuitor direct pentru PL6-B16/1 fără verificarea proiectului electric.

Confundarea valorilor 16 A și 6 kA. 16 A este curentul nominal, în timp ce 6 kA este capacitatea nominală de rupere la scurtcircuit. Cele două valori descriu funcții diferite ale aparatului.

Confundarea configurației 1P cu 1P+N. PL6-B16/1 are un singur pol protejat. O variantă 1P+N include și comutarea neutrului și reprezintă o configurație diferită.

Întrebări frecvente

Ce înseamnă 16 A la Eaton PL6-B16/1?

Eaton PL6-B16/1 are un curent nominal de 16 A. Valoarea trebuie corelată cu conductorul, sarcina și condițiile de instalare ale circuitului. Pentru identificarea corectă a protecției trebuie verificate simultan configurația 1P, curba B și capacitatea nominală de rupere de 6 kA.

Ce înseamnă 6 kA la o siguranță automată?

Valoarea de 6 kA reprezintă capacitatea nominală de rupere a Eaton PL6-B16/1 conform IEC/EN 60898-1. Ea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit în condițiile standardului și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curba B și curba C definesc caracteristici diferite de declanșare magnetică. Eaton PL6-B16/1 este varianta cu curbă B. Alegerea între B și C nu se face numai după amperaj, deoarece trebuie luate în calcul caracteristicile sarcinii și condițiile circuitului protejat.

Este PL6-B16/1 același lucru cu un model 1P+N?

PL6-B16/1 este un disjunctor 1P și nu este echivalent cu un model 1P+N. Acest model are un singur pol, care este protejat, în timp ce o configurație 1P+N include și comutarea conductorului neutru. Schema instalației stabilește configurația necesară.

Cât spațiu ocupă Eaton PL6-B16/1 în tablou?

Eaton PL6-B16/1 ocupă un singur spațiu modular și are lățimea de 17,7 mm. Dimensiunile declarate sunt 73 mm înălțime și 85 mm adâncime, informații utile atunci când verifici spațiul disponibil într-un tablou existent sau planifici o configurație nouă.
