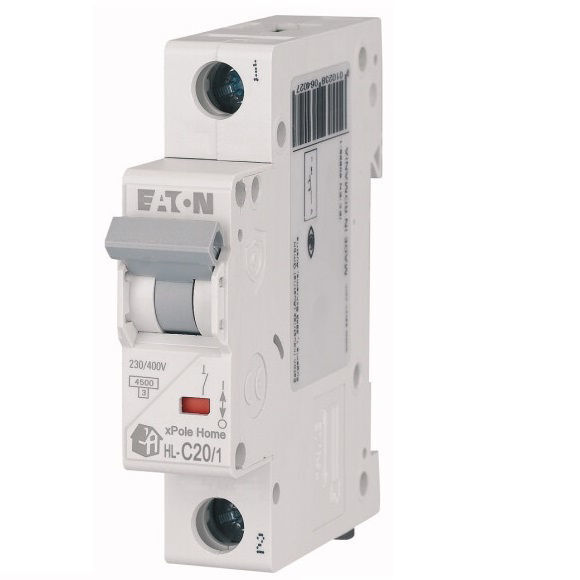

Siguranta automata Eaton 194732 1P 20A 4.5kA HL-C20/1

Ce este siguranța automată Eaton HL-C20/1?

Siguranța automată Eaton HL-C20/1 este un aparat modular de protecție din gama xPole Home, cu un curent nominal de 20 A, configurație cu 1 pol, curbă de declanșare C și capacitate de rupere de 4,5 kA. Modelul este identificat prin codul producătorului 194732.

Produsul este destinat protejării circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare confirmat este rezidențial și comercial, conform încadrării oficiale Eaton pentru seria HL.

Ce înseamnă configurația cu 1 pol?

Configurația 1P indică o siguranță automată cu un singur pol protejat. Această caracteristică trebuie corelată cu schema instalației, sistemul de alimentare și modul în care este tratat conductorul neutru în tabloul electric.

Modelul nu trebuie confundat cu variantele 1P+N, 2P sau multipolare. Chiar dacă două aparate au același curent nominal, numărul de poli influențează schema de conectare și tipul circuitului în care pot fi utilizate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C20/1. Aceasta trebuie analizată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 20 A. Pentru coordonarea protecției trebuie evaluate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată conform IEC/EN 60898-1 este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul de instalare.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă protecție diferențială sau protecție dedicată la supratensiune. Pentru aceste funcții sunt necesare aparate specifice.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Modelul face parte din gama Eaton xPole Home, indicată oficial pentru aparataj utilizat în instalații rezidențiale și comerciale.

Descrierea comercială ETBM menționează și un mediu industrial, dar această clasificare nu este susținută de aplicația oficială declarată de producător. Din acest motiv, utilizarea industrială nu este inclusă ca atribut confirmat.

Ce caracteristici ajută la identificarea exactă?

• Producătorul este Eaton, iar codul produsului este 194732.
• Modelul HL-C20/1 indică varianta de 20 A, cu 1 pol și curbă C.
• Capacitatea de rupere confirmată este de 4,5 kA.
• Tensiunea operațională maximă indicată de Eaton este de 230 V, iar pagina ETBM afișează intervalul 220–240 V.
• Produsul ocupă un singur spațiu modular.
• Dimensiunile sunt de 8,5 x 7,3 x 1,77 cm.
• Gradul de protecție al aparatului este IP20.

Ce conductoare pot fi conectate?

Datele oficiale Eaton indică secțiuni între 1 și 25 mm² pentru conductoare rigide și multifilare. Secțiunea efectiv utilizată trebuie stabilită în funcție de curentul circuitului, metoda de instalare și cerințele proiectului.

Faptul că o secțiune poate fi conectată în bornă nu înseamnă automat că este potrivită pentru orice circuit de 20 A. Dimensionarea conductorului trebuie verificată separat.

Ce condiții de montaj și mediu sunt confirmate?

Produsul este indicat pentru montaj încastrat, are o adâncime de instalare de 4,4 cm și ocupă un modul. Temperatura ambientală de operare este cuprinsă între -25 și +75 °C.

Gradul IP20 nu confirmă utilizarea directă în exterior sau în zone expuse la apă. Protecția finală depinde de tabloul electric și de modul de instalare al ansamblului.

Este o siguranță diferențială?

Produsul este clasificat drept întreruptor automat miniatural. Datele tehnice nu indică sensibilitate diferențială, tip de curent rezidual sau buton de test.

Dacă instalația necesită protecție la curenți reziduali, trebuie selectat separat un dispozitiv diferențial sau un aparat combinat compatibil.

Ce trebuie verificat înainte de montaj?

Confirmă curentul de 20 A, configurația 1P, curba C, tensiunea și capacitatea de rupere de 4,5 kA în raport cu proiectul. Verifică nivelul de scurtcircuit, secțiunea conductorului și coordonarea cu celelalte protecții.

Dimensiunile de 8,5 x 7,3 x 1,77 cm și adâncimea de instalare de 4,4 cm trebuie comparate cu spațiul disponibil în tablou. Montajul trebuie realizat conform documentației producătorului.

Întrebări frecvente

Care este tipul de utilizare?

Produsul este destinat aplicațiilor rezidențiale și comerciale.

Care este curentul nominal?

Curentul nominal este de 20 A.

Câți poli are?

Modelul are un singur pol protejat.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Câte module ocupă?

Produsul ocupă un singur modul.

Ce secțiuni de conductoare acceptă?

Datele Eaton indică secțiuni de la 1 la 25 mm².

Este o siguranță diferențială?

Nu. Este o siguranță automată, fără funcție diferențială confirmată.
