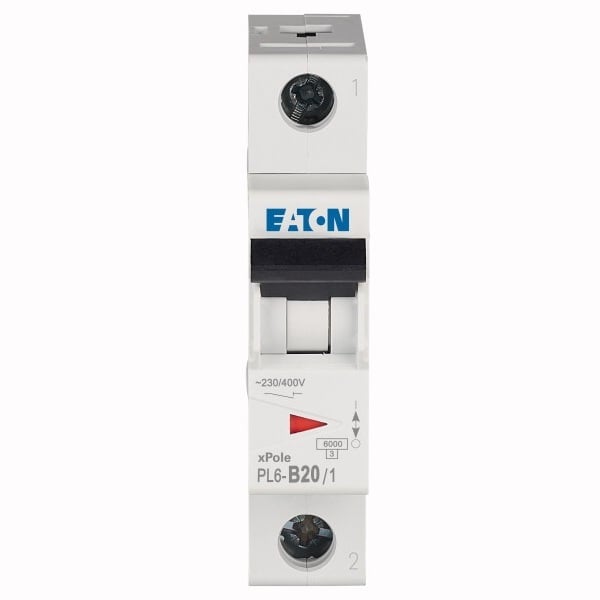

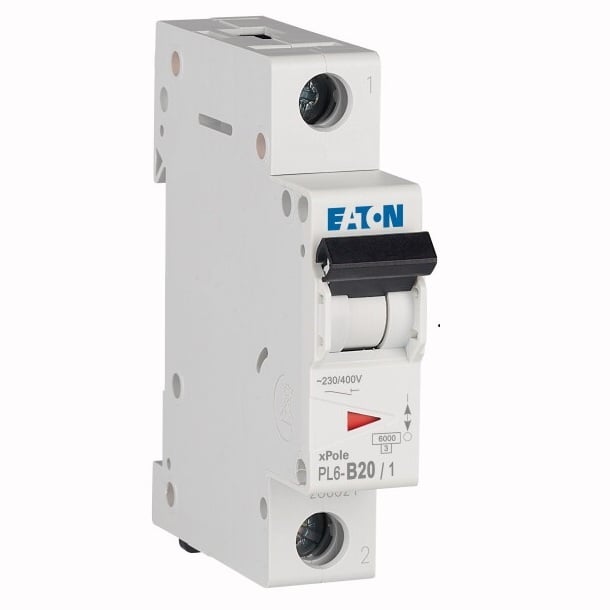

Siguranta automata Eaton 286522 1P 20A 6kA PL6-B20/1

Siguranța automată 20A Eaton PL6-B20/1 este un disjunctor modular 1P din seria xPole PL6, proiectat pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 286522 are caracteristică de declanșare B și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1, fiind destinat aplicațiilor rezidențiale și comerciale în care acești parametri corespund proiectului electric.

Când alegi Eaton PL6-B20/1

PL6-B20/1 este potrivit atunci când circuitul necesită un disjunctor unipolar de 20 A, cu curbă B și capacitate de rupere de 6 kA. Aparatul are un singur pol și un singur pol protejat, astfel că trebuie diferențiat de variantele 1P+N sau 2P chiar dacă acestea au același curent nominal.

O siguranță automată 20A nu se alege numai după amperaj. Pentru compatibilitatea cu instalația trebuie verificate și caracteristica de declanșare, numărul de poli, capacitatea de rupere, conductorul și condițiile reale de funcționare ale circuitului.

Curent nominal de 20 A și curba B

Curentul nominal de 20 A trebuie corelat cu secțiunea conductorului, sarcina și modul de instalare. Alegerea unei protecții cu amperaj nepotrivit poate afecta coordonarea dintre conductor și aparatul de protecție.

Curba B definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Un disjunctor de 20 A cu curbă B nu trebuie considerat automat echivalent cu unul de 20 A cu curbă C, deoarece cele două caracteristici au praguri diferite de declanșare magnetică.

Capacitate nominală de rupere de 6 kA

Capacitatea nominală de rupere de 6 kA conform IEC/EN 60898-1 indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard. Acest parametru trebuie verificat în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Valorile de 20 A și 6 kA descriu funcții diferite. Cei 20 A reprezintă curentul nominal al aparatului, iar cei 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Ambele sunt necesare pentru identificarea corectă a protecției.

Configurație 1P și integrare în tabloul electric

Eaton PL6-B20/1 este un aparat 1P, cu un singur pol protejat. Configurația unipolară trebuie să corespundă schemei circuitului și nu trebuie confundată cu 1P+N, unde este comutat și conductorul neutru, sau cu 2P.

Aparatul are 17,7 mm lățime și ocupă un singur spațiu modular. Înălțimea este de 73 mm, adâncimea de 85 mm, iar adâncimea de încastrare este de 70,5 mm. Aceste dimensiuni permit verificarea spațiului disponibil înainte de montarea sau înlocuirea aparatului.

Tensiune, IP20 și conectarea conductoarelor

Siguranța automată 20A Eaton PL6-B20/1 are tensiune operațională nominală de până la 230 V AC, tensiune nominală de izolație de 440 V și tensiune nominală de ținere la impuls de 4 kV. Domeniul de frecvență este 50-60 Hz.

Gradul de protecție al aparatului este IP20. Terminalele acceptă conductoare rigide sau multifilare cu secțiuni între 1 și 25 mm². Această plajă descrie capacitatea bornelor; secțiunea efectivă a conductorului trebuie stabilită în funcție de proiectarea circuitului.

Ce verifici înainte de cumpărare

Siguranța automată 20A trebuie aleasă după configurația completă a circuitului, nu doar după valoarea de 20 A. Pentru PL6-B20/1 verifică dacă sunt necesare simultan configurația 1P, curba B și capacitatea de rupere de 6 kA.

• Curent nominal: 20 A.
• Configurație: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune operațională: până la 230 V AC.
• Grad de protecție: IP20.
• Lățime: 17,7 mm, 1 modul.
• Model: PL6-B20/1.
• Cod Eaton: 286522.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 20A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Două disjunctoare de 20 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere. Dacă acești parametri diferă, produsele nu trebuie considerate automat echivalente.

Confundarea curbei B cu curba C. Caracteristica de declanșare influențează comportamentul aparatului la supracurenți de scurtă durată. O variantă cu curbă C nu este un înlocuitor direct fără verificarea cerințelor circuitului.

Confundarea valorilor 20 A și 6 kA. 20 A reprezintă curentul nominal, iar 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și trebuie verificați separat.

Confundarea configurației 1P cu 1P+N. PL6-B20/1 are un singur pol protejat. O variantă 1P+N include și comutarea neutrului și reprezintă o configurație diferită.

Întrebări frecvente

Ce înseamnă 20 A la Eaton PL6-B20/1?

Eaton PL6-B20/1 are un curent nominal de 20 A. Valoarea trebuie corelată cu conductorul, sarcina și condițiile de instalare. Pentru alegerea corectă trebuie verificate și configurația 1P, caracteristica B și capacitatea nominală de rupere de 6 kA.

Ce înseamnă 6 kA la această siguranță automată?

Valoarea de 6 kA reprezintă capacitatea nominală de rupere a Eaton PL6-B20/1 conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe și trebuie corelat cu nivelul de scurtcircuit disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. PL6-B20/1 este varianta cu curbă B. Un aparat de 20 A cu curbă C nu trebuie considerat automat un înlocuitor direct, deoarece alegerea curbei depinde de circuit și de caracteristicile sarcinii.

Cât spațiu ocupă Eaton PL6-B20/1 în tablou?

Eaton PL6-B20/1 ocupă un singur spațiu modular și are lățimea de 17,7 mm. Aparatul are 73 mm înălțime și 85 mm adâncime, iar adâncimea de încastrare este de 70,5 mm, ceea ce permite verificarea spațiului disponibil înainte de instalare.
