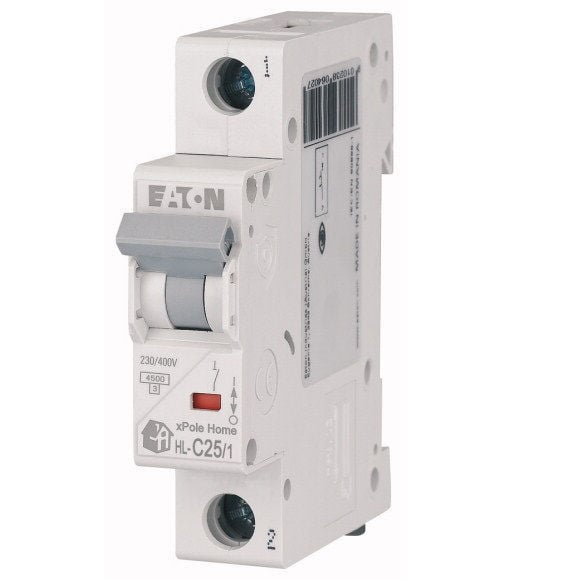

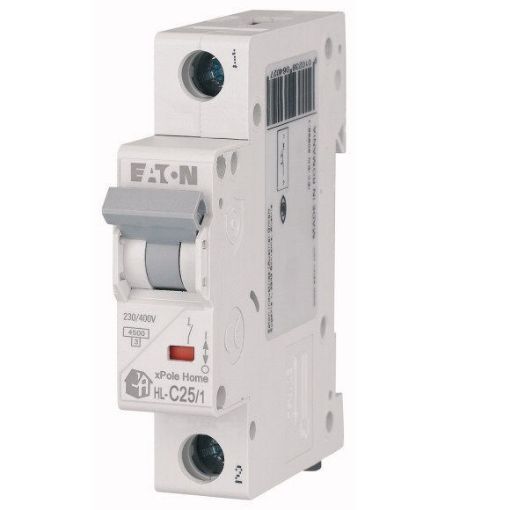

Siguranta automata Eaton 194733 1P 25A 4.5kA HL-C25/1

Ce este siguranța automată Eaton HL-C25/1?

Siguranța automată Eaton HL-C25/1 este un întreruptor automat miniatural din gama xPole Home, cu un curent nominal de 25 A, configurație cu 1 pol, curbă de declanșare C și capacitate de rupere de 4,5 kA. Modelul este identificat prin codul producătorului 194733.

Produsul este utilizat pentru protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare confirmat este rezidențial și comercial, conform aplicațiilor indicate oficial de Eaton pentru această serie.

Ce înseamnă configurația cu 1 pol?

Configurația 1P indică un aparat cu un singur pol protejat. Această caracteristică trebuie corelată cu schema instalației, cu sistemul de alimentare și cu modul în care este tratat conductorul neutru în tabloul electric.

Modelul nu trebuie confundat cu variantele 1P+N, 2P sau multipolare. Chiar dacă două siguranțe automate au același curent nominal, configurația polilor influențează modul de conectare și tipul circuitului pentru care pot fi selectate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru Eaton HL-C25/1. Aceasta trebuie analizată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 25 A. Pentru coordonarea protecției trebuie evaluate secțiunea conductoarelor, lungimea circuitului, metoda de instalare și aparatele montate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată conform IEC/EN 60898-1 este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care va fi instalată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă protecție diferențială sau protecție dedicată la supratensiune. Pentru aceste funcții trebuie utilizate dispozitive specifice, dacă sunt prevăzute în proiect.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Eaton încadrează modelul în gama xPole Home și indică utilizarea pentru aparataj de comutație din aplicații rezidențiale și comerciale.

Utilizarea industrială nu este confirmată în aplicațiile oficiale ale produsului. Marca producătorului și curentul nominal de 25 A nu sunt suficiente pentru clasificarea automată a modelului drept aparat industrial.

Ce caracteristici ajută la identificarea exactă?

• Producătorul este Eaton, iar codul produsului este 194733.
• Modelul HL-C25/1 indică varianta de 25 A, cu 1 pol și curbă C.
• Capacitatea nominală de rupere este de 4,5 kA.
• Pagina ETBM indică o tensiune de 220–240 V, iar Eaton declară o tensiune operațională maximă de 230 V.
• Produsul ocupă un singur spațiu modular.
• Dimensiunile sunt de 8,5 x 7,3 x 1,77 cm.
• Gradul de protecție al aparatului este IP20.

Ce conductoare pot fi conectate?

Datele oficiale Eaton indică secțiuni cuprinse între 1 și 25 mm² pentru conductoare rigide și multifilare. Secțiunea efectiv utilizată trebuie stabilită în funcție de curentul circuitului, metoda de instalare și condițiile proiectului.

Compatibilitatea fizică a conductorului cu borna nu confirmă automat dimensionarea corectă. Curentul admisibil al cablului și condițiile de pozare trebuie verificate separat.

Ce condiții de montaj sunt confirmate?

Produsul ocupă un modul, are o adâncime de instalare de 4,4 cm și este indicat pentru montaj încastrat. Dimensiunile totale de 8,5 x 7,3 x 1,77 cm trebuie comparate cu spațiul disponibil în tablou.

Gradul IP20 nu confirmă utilizarea directă în exterior sau în zone expuse la apă. Nivelul final de protecție depinde de tabloul electric și de modul de instalare al întregului ansamblu.

Este o siguranță diferențială?

Produsul este clasificat drept întreruptor automat miniatural. Datele tehnice nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau buton de test.

Dacă instalația necesită protecție împotriva curenților reziduali, trebuie selectat separat un dispozitiv diferențial sau un aparat combinat compatibil cu schema proiectului.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 25 A, configurația 1P, curba C și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit, secțiunea conductorului și coordonarea cu celelalte protecții.

Trebuie verificată și tensiunea utilizată în instalație, deoarece pagina ETBM afișează 220–240 V, iar sursa oficială Eaton declară o tensiune operațională maximă de 230 V.

Întrebări frecvente

Care este tipul de utilizare?

Produsul este destinat aplicațiilor rezidențiale și comerciale.

Care este curentul nominal?

Curentul nominal este de 25 A.

Câți poli are?

Modelul are un singur pol protejat.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Câte module ocupă?

Produsul ocupă un singur modul.

Ce secțiuni de conductoare acceptă?

Datele Eaton indică secțiuni cuprinse între 1 și 25 mm².

Este o siguranță diferențială?

Nu. Este o siguranță automată, fără funcție diferențială confirmată.
