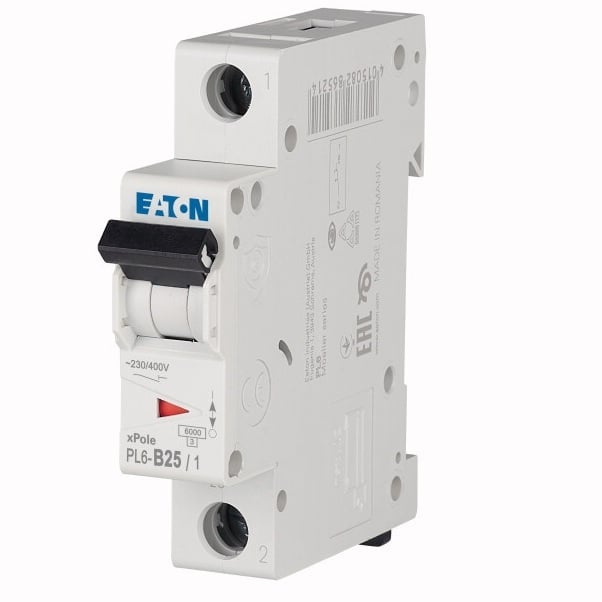

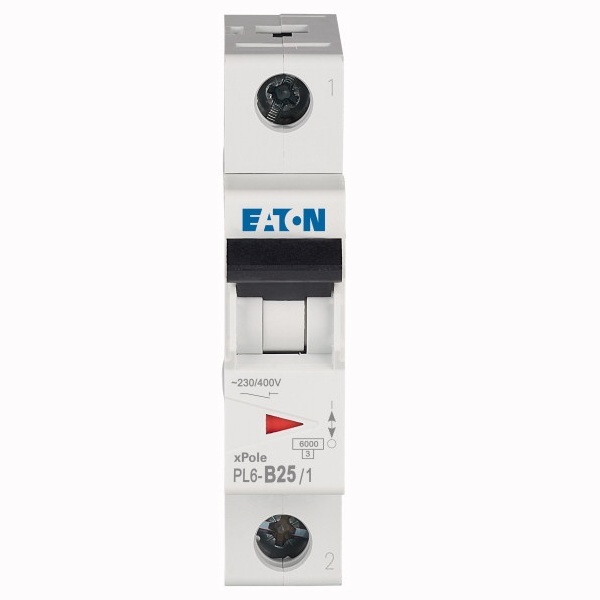

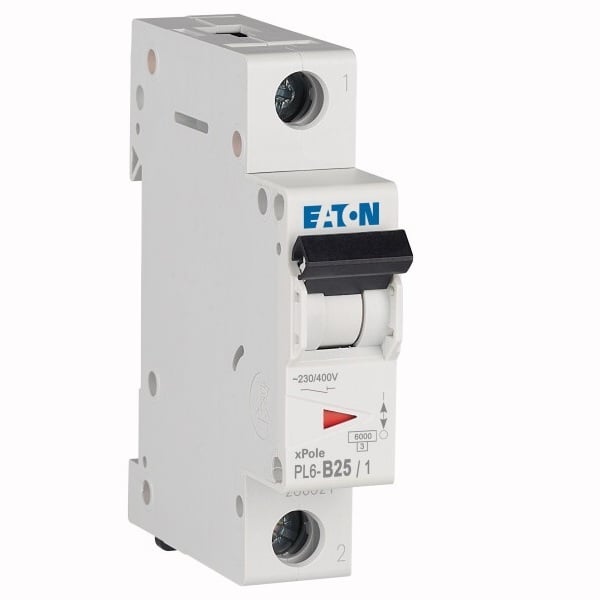

Siguranta automata Eaton 286523 1P 25A 6KA PL6-B25/1

Siguranța automată 25A Eaton PL6-B25/1 este un disjunctor modular 1P din seria xPole PL6, proiectat pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 286523 are caracteristică de declanșare B și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1, fiind potrivit pentru aplicații rezidențiale și comerciale în care acești parametri corespund proiectului electric.

Ce oferă Eaton PL6-B25/1

PL6-B25/1 combină un curent nominal de 25 A, configurație 1P, curbă B și capacitate de rupere de 6 kA. Aceste caracteristici definesc modelul și trebuie verificate împreună. Două siguranțe automate de 25 A nu sunt automat echivalente dacă diferă prin numărul de poli, curba de declanșare sau capacitatea de rupere.

Configurația 1P înseamnă că aparatul are un singur pol, iar acesta este protejat. Modelul nu trebuie confundat cu variantele 1P+N sau 2P, care au o configurație diferită în schema electrică.

Curent nominal de 25 A și curba B

Curentul nominal de 25 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului. O siguranță automată 25A nu se alege doar după amperaj, deoarece protecția corectă depinde și de caracteristica de declanșare și de nivelul de scurtcircuit disponibil.

Curba B stabilește modul în care protecția magnetică reacționează la supracurenți de scurtă durată. Din acest motiv, un aparat de 25 A cu curbă B nu trebuie înlocuit automat cu unul de 25 A cu curbă C. Curba necesară trebuie să corespundă caracteristicilor circuitului și sarcinii protejate.

Ce înseamnă capacitatea de rupere de 6 kA

Valoarea de 6 kA reprezintă capacitatea nominală de rupere conform IEC/EN 60898-1. Ea indică nivelul curentului de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile definite de standard. Acest parametru este diferit de curentul nominal de 25 A și trebuie verificat separat.

Practic, 25 A descrie curentul nominal al aparatului, iar 6 kA descrie capacitatea sa de întrerupere la scurtcircuit. Pentru o alegere corectă, capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil la punctul de instalare.

Integrarea în tabloul electric

Eaton PL6-B25/1 are lățimea de 17,7 mm și ocupă un singur spațiu modular. Construcția compactă permite integrarea în tablouri modulare în care schema prevede un disjunctor 1P. Gradul de protecție al aparatului este IP20.

Gradul IP20 caracterizează aparatul individual, nu întregul tablou electric. Protecția finală a ansamblului depinde de carcasa tabloului, modul de instalare și celelalte componente utilizate.

Ce verifici înainte de cumpărare

Siguranța automată 25A Eaton PL6-B25/1 trebuie aleasă numai dacă parametrii ei corespund circuitului. Verifică proiectul electric și compară întotdeauna configurația completă, nu doar amperajul.

• Curent nominal: 25 A.
• Configurație: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Grad de protecție: IP20.
• Lățime: 17,7 mm, un modul.
• Model: PL6-B25/1.
• Cod Eaton: 286523.

Pentru compararea altor variante de același amperaj poți consulta categoria de siguranțe automate 25A. Pentru alte valori nominale și configurații poți vedea gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 25 A. Amperajul nu identifică singur protecția potrivită. Dacă numărul de poli, curba sau capacitatea de rupere diferă, două produse de 25 A nu trebuie considerate automat echivalente.

Confundarea curbei B cu curba C. Cele două caracteristici au un răspuns diferit la supracurenți de scurtă durată. Înlocuirea curbei B cu altă curbă trebuie făcută numai dacă proiectul electric permite acest lucru.

Confundarea valorilor 25 A și 6 kA. 25 A este curentul nominal, iar 6 kA este capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și trebuie verificați independent.

Confundarea configurației 1P cu 1P+N. PL6-B25/1 este un aparat unipolar. O variantă 1P+N include și comutarea neutrului și reprezintă o configurație diferită.

Întrebări frecvente

Ce înseamnă 25 A la Eaton PL6-B25/1?

Eaton PL6-B25/1 are un curent nominal de 25 A. Valoarea trebuie corelată cu secțiunea conductorului, sarcina și condițiile de instalare. Pentru alegerea corectă trebuie verificate simultan configurația 1P, curba B și capacitatea nominală de rupere de 6 kA.

Ce înseamnă 6 kA la această siguranță automată?

Valoarea de 6 kA reprezintă capacitatea nominală de rupere a Eaton PL6-B25/1 conform IEC/EN 60898-1. Parametrul descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie comparat cu nivelul de scurtcircuit disponibil la punctul de instalare.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. PL6-B25/1 este varianta cu curbă B. Un aparat de 25 A cu curbă C nu este automat un înlocuitor direct, deoarece alegerea curbei depinde de caracteristicile circuitului și ale sarcinii.

Este PL6-B25/1 același lucru cu un model 1P+N?

PL6-B25/1 este un disjunctor 1P și nu este echivalent cu un model 1P+N. Acest model are un singur pol protejat, în timp ce configurația 1P+N include și conductorul neutru în mecanismul de comutare. Schema electrică stabilește configurația necesară.
