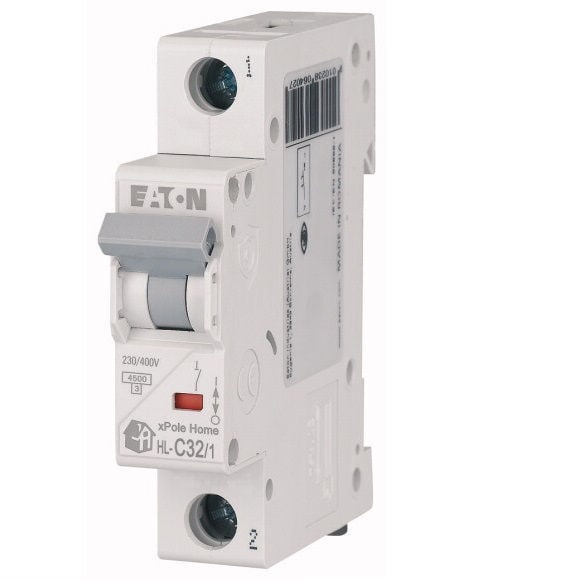

Siguranta automata Eaton 194734 1P 32A 4.5kA HL-C32/1

Siguranța automată Eaton HL-C32/1 194734 este un întrerupător automat monopolar 1P, de 32A, cu curbă de declanșare C și capacitate de rupere de 4,5kA. Modelul face parte din gama Eaton xPole Home HL și este destinat circuitelor pentru care proiectarea instalației necesită această combinație de curent nominal, caracteristică de declanșare și capacitate de rupere.

Siguranță automată Eaton 1P 32A cu curbă C

Eaton HL-C32/1 combină configurația cu un singur pol cu un curent nominal de 32A și o caracteristică de declanșare C. Pentru alegerea corectă, acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 32A pot avea caracteristici diferite și nu sunt automat interschimbabile.

Configurația 1P este unul dintre principalii diferențiatori ai variantei 194734. Înainte de înlocuirea unui aparat existent sau de selectarea unei protecții pentru un circuit nou, trebuie confirmat dacă schema instalației necesită un întrerupător automat monopolar.

Ce înseamnă curba de declanșare C?

Modelul HL-C32/1 utilizează curba de declanșare C. Caracteristica de declanșare stabilește comportamentul întrerupătorului automat la supracurenți și reprezintă un criteriu separat de curentul nominal de 32A.

Din acest motiv, alegerea exclusiv după amperaj nu este suficientă. Pentru identificarea variantei potrivite trebuie analizate simultan curentul nominal, numărul de poli, caracteristica de declanșare și capacitatea de rupere prevăzute pentru circuit.

Capacitate de rupere de 4,5kA

Siguranța automată Eaton HL-C32/1 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Acest parametru trebuie să fie adecvat condițiilor instalației și nivelului de curent de scurtcircuit posibil în punctul de montaj.

Valoarea de 4,5kA nu trebuie confundată cu cei 32A ai aparatului. Curentul nominal și capacitatea de rupere descriu caracteristici diferite ale întrerupătorului automat și ambele sunt necesare pentru o selecție tehnică corectă.

Caracteristicile care identifică Eaton HL-C32/1

Modelul 194734 poate fi diferențiat precis de alte variante Eaton prin combinația dintre model, numărul de poli, amperaj, curbă și capacitate de rupere. Principalele caracteristici relevante pentru identificare și selecție sunt:

• producător: Eaton;
• gamă: xPole Home HL;
• model: HL-C32/1;
• cod producător: 194734;
• număr de poli: 1P;
• curent nominal: 32A;
• curbă de declanșare: C;
• capacitate de rupere: 4,5kA;
• grad de protecție IP20;
• tensiune nominală de utilizare de până la 230V AC;
• lățime de un modul, 17,7 mm.

De ce contează configurația 1P?

HL-C32/1 este un întrerupător automat monopolar, cu un singur pol protejat. Această caracteristică trebuie verificată înainte de cumpărare, mai ales atunci când în aceeași familie există variante cu 2P, 3P sau 3P+N și cu aceleași valori nominale de curent.

Numărul de poli nu trebuie ales doar după spațiul disponibil în tablou sau după aspectul aparatului. Configurația trebuie să corespundă schemei electrice și modului în care a fost proiectată protecția circuitului.

Ce trebuie verificat înainte de alegerea modelului HL-C32/1?

Înainte de comandă, verifică dacă instalația necesită exact combinația 1P + 32A + curbă C + 4,5kA. Acest set de caracteristici identifică varianta și ajută la evitarea confuziei cu alte întrerupătoare automate Eaton apropiate ca aspect sau amperaj.

• confirmă dacă este necesară o configurație monopolară 1P;
• verifică dacă circuitul este dimensionat pentru o protecție de 32A;
• confirmă necesitatea unei curbe de declanșare C;
• verifică dacă o capacitate de rupere de 4,5kA este adecvată instalației;
• verifică tensiunea circuitului și condițiile de montaj;
• pentru înlocuire, compară modelul și codul produsului existent.

O siguranță automată trebuie selectată în raport cu conductorii, sarcina, schema circuitului și condițiile instalației. Faptul că un aparat este marcat 32A nu înseamnă că poate înlocui orice alt întrerupător automat cu același amperaj.

Dimensiuni compacte pentru integrarea în tabloul electric

Eaton HL-C32/1 ocupă un singur spațiu modular, având o lățime de 17,7 mm. Această configurație este relevantă atunci când trebuie verificat spațiul disponibil în tabloul electric sau când aparatul înlocuiește o protecție modulară existentă.

Modelul are adâncimea de instalare indicată de 44 mm și permite conectarea conductorilor cu secțiuni specificate de producător între 1 și 25 mm², în funcție de tipul conductorului. Dimensionarea și realizarea conexiunilor trebuie să respecte cerințele instalației și instrucțiunile tehnice ale aparatului.

Identificare exactă prin HL-C32/1 și codul 194734

Codul Eaton 194734 identifică exact această variantă din seria HL. Este util atunci când produsul este comandat după un proiect, o listă de materiale sau pentru înlocuirea unui întrerupător automat existent.

Identificarea după cod este importantă deoarece Eaton oferă și alte siguranțe automate de 32A, inclusiv variante cu alte capacități de rupere sau alte configurații de poli. Modelul HL-C32/1 trebuie diferențiat, de exemplu, de variantele PL6-C32/1 de 6kA sau HL-C32/2 cu doi poli.

Întrebări frecvente despre Eaton HL-C32/1 194734

Câți poli are Eaton HL-C32/1?

Eaton HL-C32/1 194734 este un întrerupător automat monopolar 1P. Are un singur pol protejat și ocupă un spațiu modular, iar această configurație trebuie verificată în raport cu schema instalației înainte de alegerea produsului.

Ce curent nominal are modelul 194734?

Curentul nominal al siguranței automate Eaton HL-C32/1 este de 32A. Valoarea trebuie corelată cu dimensionarea conductorilor și a circuitului și nu trebuie utilizată ca singur criteriu de alegere a aparatului de protecție.

Ce curbă de declanșare are HL-C32/1?

Modelul utilizează curba de declanșare C. Această caracteristică trebuie verificată împreună cu amperajul, numărul de poli și capacitatea de rupere, deoarece întrerupătoarele automate cu același curent nominal pot avea caracteristici de declanșare diferite.

Care este capacitatea de rupere?

Eaton HL-C32/1 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Valoarea trebuie verificată în raport cu nivelul de scurtcircuit posibil în punctul de instalare și cu cerințele proiectului electric.

Cum verific dacă este exact modelul necesar?

Compară modelul HL-C32/1, codul Eaton 194734 și combinația 1P, 32A, curbă C și 4,5kA cu specificația instalației sau cu aparatul care trebuie înlocuit. Codul produsului oferă cea mai precisă diferențiere între variante apropiate.
