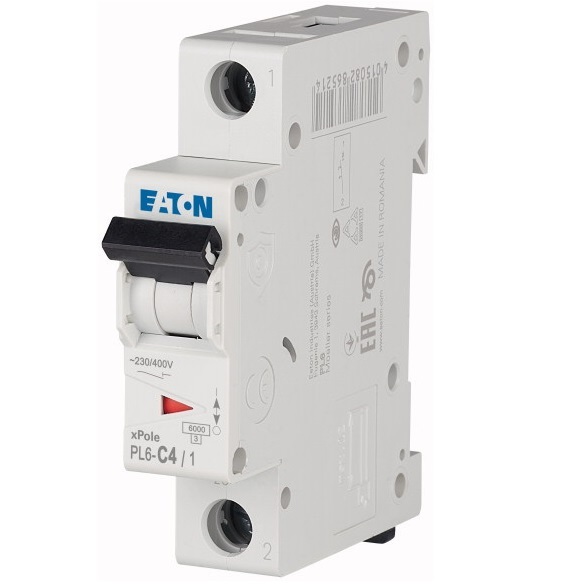

Siguranta automata Eaton 286529 1P 4A 6KA PL6-C4/1

Siguranța automată Eaton 4A PL6-C4/1 este un disjunctor modular unipolar din seria xPole PL6, cu caracteristică de declanșare C și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Modelul 286529 are un pol protejat și este destinat protecției circuitelor electrice împotriva supracurenților, atunci când parametrii circuitului impun o protecție nominală de 4 A.

Protecție unipolară de 4 A cu caracteristică C

PL6-C4/1 are un curent nominal de 4 A și un singur pol protejat. Configurația 1P ocupă un singur spațiu modular, ceea ce permite integrarea compactă în tablouri electrice în care schema circuitului necesită protecție unipolară. Alegerea unui aparat de 4 A trebuie însă făcută în funcție de conductor, sarcină și condițiile reale ale circuitului, nu doar după valoarea înscrisă pe disjunctor.

Caracteristica de declanșare C definește răspunsul magnetic al aparatului la supracurenți de scurtă durată și trebuie corelată cu tipul sarcinii. Prin urmare, siguranța automată Eaton 4A nu trebuie înlocuită automat cu un model de aceeași intensitate, dar cu altă curbă de declanșare, deoarece comportamentul protecției poate fi diferit.

Capacitate nominală de rupere de 6 kA

Capacitatea nominală de rupere Icn este de 6 kA conform IEC/EN 60898-1. Acest parametru exprimă nivelul de curent de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile definite de standard și nu trebuie confundat cu amperajul nominal de 4 A al circuitului.

Pentru o protecție corect dimensionată, valoarea de 6 kA trebuie verificată în raport cu nivelul de scurtcircuit posibil la punctul de instalare. Curentul nominal și capacitatea de rupere răspund unor criterii diferite: primul este legat de exploatarea circuitului, iar al doilea de capacitatea aparatului de a întrerupe un defect de scurtcircuit.

Parametri electrici și dimensiuni

Modelul PL6-C4/1 are tensiune nominală de 230 V AC, tensiune nominală de izolație Ui de 440 V și tensiune nominală de ținere la impuls Uimp de 4 kV. Domeniul de frecvență specificat este de 50–60 Hz.

Construcția modulară are lățimea de 17,7 mm, echivalentul unui modul, înălțimea de 73 mm și adâncimea de 85 mm. Adâncimea de încastrare este de 70,5 mm, iar masa declarată este de aproximativ 0,12 kg. Aceste valori sunt utile pentru verificarea spațiului disponibil și a configurației tabloului înainte de montaj.

Conectarea conductoarelor și gradul de protecție

Terminalele acceptă conductoare rigide sau multifilare cu secțiuni între 1 și 25 mm². Această plajă descrie capacitatea fizică de conectare a aparatului; secțiunea efectivă a conductorului trebuie stabilită separat prin dimensionarea circuitului, în funcție de curent, lungime, mod de pozare și condițiile de exploatare.

Gradul de protecție al aparatului este IP20, iar temperatura ambiantă de funcționare indicată în documentația tehnică este între -25°C și +75°C. Protecția finală a ansamblului depinde însă și de carcasa tabloului și de modul în care este realizată instalația.

Unde se încadrează PL6-C4/1

Siguranța automată Eaton 4A face parte din familia Eaton Moeller xPole PL6 de disjunctoare modulare.

Pentru compararea cu alte modele de același amperaj poate fi consultată categoria de siguranțe automate 4A. Pentru alte valori nominale și configurații sunt disponibile și siguranțele automate, iar gama producătorului poate fi explorată în pagina Eaton.

Ce verifici înainte de alegere

PL6-C4/1 trebuie selectat numai dacă parametrii circuitului corespund unui disjunctor 1P, 4 A, curba C și 6 kA. Similaritatea dimensională dintre mai multe siguranțe modulare nu înseamnă că acestea sunt interschimbabile din punct de vedere electric.

• Curent nominal: 4 A.
• Număr poli: 1P, un pol protejat.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune nominală: 230 V AC.
• Grad de protecție: IP20.
• Lățime: 1 modul, 17,7 mm.

Erori frecvente

Alegerea modelului doar pentru că are 4 A. Curentul nominal este numai unul dintre criterii. Trebuie verificate și numărul de poli, curba de declanșare, capacitatea de rupere și dimensionarea conductorului; altfel, protecția poate să nu corespundă proiectului.

Confundarea celor 4 A cu valoarea de 6 kA. 4 A reprezintă curentul nominal al disjunctorului, în timp ce 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit conform standardului aplicabil. Cele două valori nu sunt alternative și nu descriu aceeași caracteristică.

Înlocuirea unui aparat 1P+N cu modelul 1P. PL6-C4/1 are un singur pol și nu este aceeași configurație cu PL6-C4/1N. Dacă schema instalației cere 1P+N, diferența de construcție trebuie respectată.

Alegerea curbei C fără verificarea sarcinii. Două disjunctoare de 4 A cu curbe diferite pot reacționa diferit la supracurenți tranzitorii. Curba de declanșare trebuie să corespundă caracteristicilor circuitului și sarcinii protejate.

Întrebări frecvente

Ce înseamnă 4 A la Eaton PL6-C4/1?

Eaton PL6-C4/1 are un curent nominal de 4 A. Valoarea trebuie corelată cu secțiunea conductorului, sarcina și modul de instalare. Un curent nominal identic nu înseamnă automat că două siguranțe sunt echivalente, deoarece trebuie verificate și curba de declanșare, numărul de poli și capacitatea de rupere.

Câți poli are PL6-C4/1?

PL6-C4/1 este o siguranță automată unipolară, cu un singur pol protejat. Aparatul ocupă un spațiu modular cu lățimea de 17,7 mm. Dacă instalația necesită o configurație 1P+N, 2P sau cu mai mulți poli, trebuie aleasă varianta corespunzătoare schemei electrice.

Ce înseamnă 6 kA la această siguranță automată?

Cei 6 kA reprezintă capacitatea nominală de rupere Icn conform IEC/EN 60898-1. Parametrul arată capacitatea disjunctorului de a întrerupe un curent de scurtcircuit în condițiile definite de standard și trebuie verificat în raport cu nivelul de scurtcircuit estimat la locul instalării.

Ce conductoare pot fi conectate la Eaton PL6-C4/1?

Eaton PL6-C4/1 permite conectarea conductoarelor rigide și multifilare cu secțiuni între 1 și 25 mm². Această limită indică posibilitatea de conectare la terminal, nu secțiunea recomandată automat pentru circuit. Dimensionarea conductorului trebuie făcută separat în funcție de caracteristicile instalației.

Care sunt dimensiunile siguranței Eaton 286529?

Eaton 286529 are 17,7 mm lățime, 73 mm înălțime și 85 mm adâncime. Lățimea corespunde unui singur modul, iar adâncimea de încastrare declarată este de 70,5 mm. Dimensiunile trebuie comparate cu spațiul disponibil în tabloul electric înainte de configurarea ansamblului.
