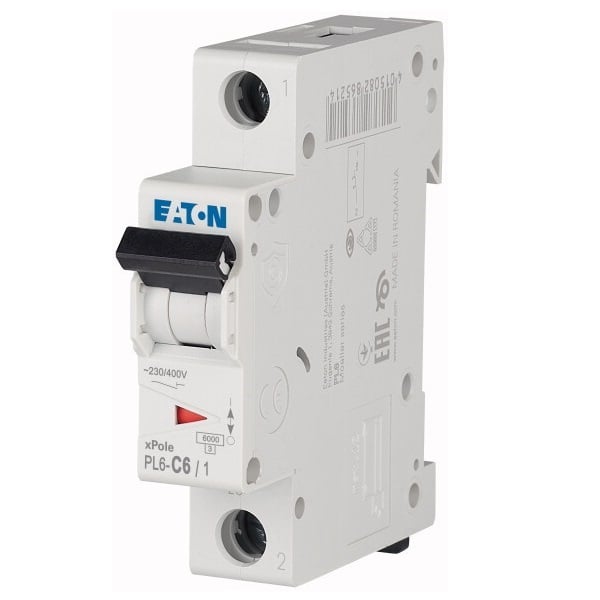

Siguranta automata Eaton 286530 1P 6A 6KA PL6-C6/1

Siguranța automată 6A Eaton PL6-C6/1, este un întreruptor automat modular monopolar din gama xPole PL6, cu caracteristică de declanșare C și capacitate nominală de rupere de 6 kA. Modelul are un singur pol protejat și este destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor în tablouri pentru aplicații rezidențiale și comerciale.

Protecție de 6A cu un singur pol

Siguranța automată 6A Eaton PL6-C6/1 are curent nominal de 6 A, configurație 1P și un singur pol protejat. Amperajul trebuie verificat împreună cu numărul de poli, curba de declanșare și capacitatea de rupere, deoarece aceste caracteristici stabilesc identificarea și adecvarea aparatului pentru circuit.

Caracteristica de declanșare este curba C. Aceasta este un parametru distinct de curentul nominal, astfel că un întreruptor de 6 A cu altă curbă nu trebuie considerat automat echivalent cu PL6-C6/1.

Capacitate nominală de rupere de 6 kA

PL6-C6/1 are o capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Această valoare indică nivelul nominal de curent de scurtcircuit pe care întreruptorul îl poate întrerupe în condițiile prevăzute de standard.

Cei 6 A și cei 6 kA descriu parametri diferiți. Valoarea de 6 A reprezintă curentul nominal al aparatului, în timp ce 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Prin urmare, ambele valori trebuie verificate separat.

Format de un modul pentru tabloul electric

Eaton PL6-C6/1 are o lățime de 17,7 mm și ocupă un singur spațiu modular. Configurația compactă facilitează integrarea într-un tablou electric modular compatibil, dar spațiul disponibil și schema instalației trebuie verificate înainte de montaj.

Gradul de protecție al aparatului este IP20, iar tensiunea operațională nominală maximă este de 230 V AC. Frecvența nominală este 50–60 Hz, iar tensiunea nominală de izolație este de 440 V.

Ce trebuie verificat înainte de alegere

O siguranță automată 6A trebuie aleasă după ansamblul caracteristicilor electrice și constructive, nu doar după amperaj. Pentru modelul Eaton 286530 trebuie confirmate simultan configurația 1P, curba C și capacitatea nominală de rupere de 6 kA.

• Curent nominal: 6 A
• Număr de poli: 1P
• Poli protejați: 1
• Caracteristică de declanșare: C
• Capacitate nominală de rupere: 6 kA
• Tensiune operațională maximă: 230 V AC
• Grad de protecție: IP20
• Lățime: 17,7 mm, un modul
• Model: PL6-C6/1
• Cod producător: 286530

Pentru alte valori nominale și configurații pot fi comparate siguranțele automate și selecția de siguranțe automate 6A. Pentru alte produse ale aceluiași producător este disponibilă și gama Eaton.

Erori frecvente

Alegerea numai după valoarea de 6 A. Două întreruptoare de 6 A pot avea alt număr de poli, altă curbă de declanșare sau altă capacitate de rupere. Pentru PL6-C6/1 trebuie verificate împreună 6 A, 1P, curba C și 6 kA.

Confundarea celor 6 A cu cei 6 kA. Deși valorile numerice seamănă, 6 A reprezintă curentul nominal, iar 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Parametrii nu sunt interschimbabili.

Înlocuirea unei variante multipolare cu modelul 1P. PL6-C6/1 are un singur pol total și un singur pol protejat. Dacă schema circuitului necesită o altă configurație, trebuie ales modelul corespunzător, nu doar păstrată valoarea de 6 A.

Întrebări frecvente

Câți poli are Eaton PL6-C6/1?

Eaton PL6-C6/1 are un singur pol total și un singur pol protejat. Configurația este 1P și trebuie diferențiată de variantele 1P+N, 2P sau multipolare. Numărul de poli trebuie verificat în raport cu schema circuitului înainte de alegerea întreruptorului.

Ce înseamnă curba C la Eaton PL6-C6/1?

Curba C este caracteristica de declanșare a Eaton PL6-C6/1. Ea reprezintă un criteriu de selecție separat de curentul nominal de 6 A și de capacitatea de rupere de 6 kA. La înlocuirea unui întreruptor trebuie verificată și curba, nu numai valoarea amperajului.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA indică nivelul nominal de curent de scurtcircuit pe care Eaton PL6-C6/1 îl poate întrerupe conform IEC/EN 60898-1. Valoarea nu reprezintă curentul normal al circuitului, care pentru acest model este de 6 A.

Cât spațiu ocupă Eaton PL6-C6/1 în tabloul electric?

Eaton PL6-C6/1 ocupă un singur modul și are o lățime de 17,7 mm. Aparatul este monopolar, iar compatibilitatea cu tabloul trebuie verificată în funcție de spațiul disponibil și configurația instalației.
