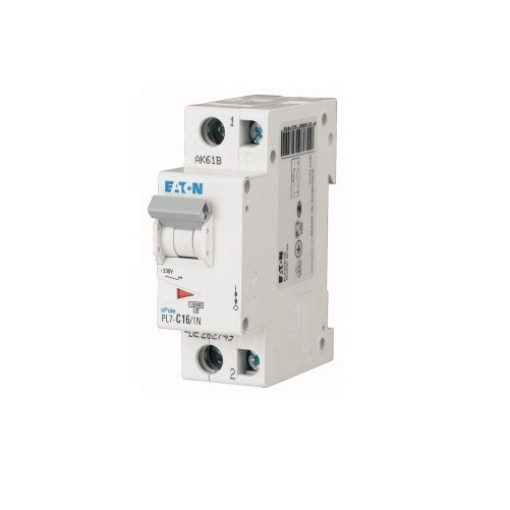

Siguranta automata Eaton 262740 1P+N 16A 10KA PL7-B16/1N

Siguranța automată Eaton 16A PL7-B16/1N este un disjunctor modular 1P+N din seria xPole PL7, cu caracteristică de declanșare B și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Modelul 262740 are un pol protejat și un conductor neutru comutat simultan, fiind destinat aparatajului de protecție pentru aplicații rezidențiale și comerciale.

Configurație 1P+N cu un pol protejat

Configurația 1P+N înseamnă că aparatul are două căi de comutație, dintre care un pol este protejat, iar neutrul este comutat simultan. Această construcție trebuie diferențiată de un disjunctor simplu 1P și de unul 2P cu ambii poli protejați. Modelul PL7-B16/1N are doi poli în total și un singur pol protejat.

Pentru alegerea corectă, configurația aparatului trebuie să corespundă schemei electrice. Faptul că două siguranțe automate au același curent nominal de 16 A nu le face automat echivalente dacă diferă prin numărul de poli, modul de comutare a neutrului, curba de declanșare sau capacitatea de rupere.

Curent nominal 16 A și caracteristică de declanșare B

Siguranța automată Eaton 16A are curent nominal In de 16 A și caracteristică de declanșare B. Curba B definește comportamentul aparatului la supracurenți de scurtă durată și este un criteriu distinct de curentul nominal, prin urmare trebuie verificată împreună cu caracteristicile circuitului și ale sarcinii.

Valoarea de 16 A nu trebuie folosită singură pentru dimensionarea protecției. Alegerea aparatului depinde și de conductor, modul de pozare, condițiile de exploatare și schema instalației. Dacă un circuit necesită o altă curbă sau o altă configurație de poli, trebuie selectat modelul corespunzător acelor cerințe.

Capacitate nominală de rupere de 10 kA

PL7-B16/1N are o capacitate nominală de rupere Icn de 10 kA conform IEC/EN 60898-1. Eaton indică această valoare atât la 230 V, cât și la 400 V în datele tehnice ETIM ale modelului. Capacitatea de rupere descrie comportamentul aparatului la curenți de scurtcircuit și nu trebuie confundată cu valoarea nominală de 16 A.

Practic, 16 A și 10 kA exprimă două caracteristici diferite. Curentul nominal este legat de funcționarea circuitului în regim normal, în timp ce capacitatea de rupere trebuie corelată cu nivelul posibil al curentului de scurtcircuit la punctul unde se instalează aparatul.

Parametri electrici și integrarea în tablou

Modelul 262740 are tensiune nominală de 230 V AC, tensiune nominală de izolație Ui de 440 V și tensiune nominală de ținere la impuls Uimp de 4 kV. Frecvența nominală este 50-60 Hz, iar clasa de limitare a curentului este 3.

Disjunctorul ocupă 1,5 spații modulare, iar adâncimea de încastrare declarată este de 70,5 mm. Aceste caracteristici trebuie luate în calcul la configurarea tabloului, deoarece un aparat 1P+N din această serie nu ocupă același spațiu ca un disjunctor standard de un singur modul.

Conectarea conductoarelor și gradul de protecție IP20

Terminalele acceptă conductoare rigide și multifilare cu secțiuni de la 1 la 25 mm². Această plajă descrie capacitatea de conectare a aparatului și nu stabilește automat secțiunea conductorului necesară într-un circuit de 16 A. Secțiunea efectivă trebuie dimensionată în funcție de instalație și condițiile de exploatare.

Gradul de protecție al aparatului este IP20, iar temperatura ambiantă de funcționare declarată este între -25°C și +75°C. Gradul IP al disjunctorului nu trebuie confundat cu gradul de protecție al întregului tablou electric, deoarece acesta depinde de carcasa și configurația ansamblului.

Unde se utilizează Eaton PL7-B16/1N

Siguranța automată Eaton 16A PL7-B16/1N este destinată aparatajului pentru aplicații rezidențiale și comerciale. Modelul face parte din seria Eaton xPole PL7 și este relevant atunci când proiectul cere configurație 1P+N, curent nominal de 16 A, caracteristică B și capacitate nominală de rupere de 10 kA.

Pentru compararea cu alte modele de același amperaj poți consulta categoria de siguranțe automate 16A. Alte amperaje și configurații sunt disponibile în gama de siguranțe automate, iar pentru alte produse ale aceluiași producător poate fi consultată pagina Eaton.

Ce verifici înainte de alegere

PL7-B16/1N trebuie ales numai dacă instalația necesită simultan 16 A, configurație 1P+N, curba B și capacitate de rupere de 10 kA. Codul de catalog 262740 și denumirea PL7-B16/1N permit identificarea exactă a variantei și reduc riscul de confuzie cu alte modele PL7 de 16 A.

• Curent nominal: 16 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Tensiune nominală: 230 V AC.
• Grad de protecție: IP20.
• Lățime modulară: 1,5 module.

Erori frecvente

Confundarea configurației 1P+N cu 2P. PL7-B16/1N are doi poli în total, dar numai unul este protejat, iar neutrul este comutat simultan. Un aparat 2P cu doi poli protejați reprezintă o configurație diferită și nu trebuie considerat automat echivalent.

Alegerea produsului doar după valoarea de 16 A. Două siguranțe de 16 A pot avea curbe de declanșare, capacități de rupere și configurații de poli diferite. Alegerea numai după amperaj poate duce la utilizarea unui aparat care nu corespunde schemei sau proiectului electric.

Confundarea valorii de 10 kA cu amperajul nominal. Cei 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit, în timp ce 16 A reprezintă curentul nominal. Parametrii au funcții diferite și trebuie verificați separat.

Presupunerea că IP20 definește protecția întregului tablou. IP20 caracterizează aparatul individual. Protecția finală a ansamblului depinde de carcasa tabloului și de modul în care sunt integrate componentele.

Întrebări frecvente

Ce înseamnă 1P+N la Eaton PL7-B16/1N?

Eaton PL7-B16/1N are configurație 1P+N, cu doi poli în total, un pol protejat și neutrul comutat simultan. Această configurație diferă de un aparat 1P și de unul 2P cu ambii poli protejați. Alegerea trebuie făcută în funcție de schema electrică a circuitului.

Ce înseamnă 10 kA la siguranța automată Eaton 16A?

Capacitatea de 10 kA a Eaton PL7-B16/1N reprezintă capacitatea nominală de rupere Icn conform IEC/EN 60898-1. Aceasta trebuie comparată cu nivelul posibil al curentului de scurtcircuit la punctul de instalare și nu trebuie confundată cu valoarea curentului nominal de 16 A.

Ce curbă de declanșare are PL7-B16/1N?

PL7-B16/1N are caracteristică de declanșare B. Curba de declanșare este unul dintre criteriile care trebuie verificate când se înlocuiește sau se selectează un disjunctor, deoarece un model de 16 A cu caracteristică B nu este automat echivalent cu un model de 16 A cu caracteristică C sau D.

Ce secțiuni de conductor acceptă Eaton 262740?

Eaton 262740 acceptă conductoare rigide și multifilare cu secțiuni între 1 și 25 mm². Aceasta este capacitatea declarată a terminalelor; secțiunea conductorului necesară efectiv într-un circuit trebuie dimensionată separat în funcție de curent, modul de instalare și celelalte condiții ale instalației.

Cât spațiu ocupă PL7-B16/1N în tabloul electric?

Eaton PL7-B16/1N ocupă 1,5 spații modulare. Adâncimea de încastrare declarată este de 70,5 mm. Aceste dimensiuni sunt relevante la planificarea tabloului, în special atunci când aparatul înlocuiește o protecție cu altă configurație sau altă lățime modulară.
