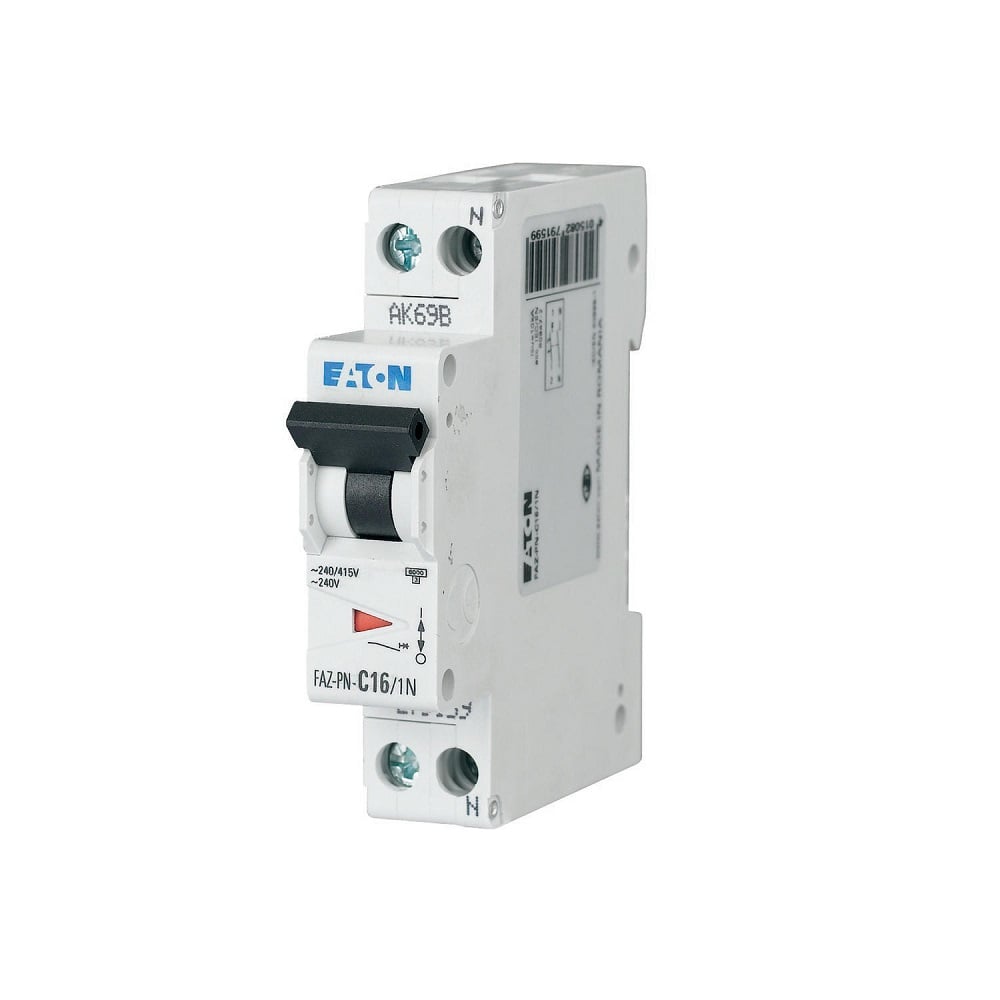

Siguranta automata Eaton 279154 1P+N 2A C FAZ-PN-C2/1N

Siguranță automată 2A Eaton xEffect FAZ-PN, model FAZ-PN-C2/1N 279154, este un întreruptor automat modular 1P+N cu caracteristică de declanșare C. Aparatul are un pol protejat și un conductor neutru comutat simultan, ocupă un singur modul și oferă capacitate de rupere de 6 kA conform IEC/EN 60898-1, respectiv 10 kA conform IEC/EN 60947-2.

Configurație 1P+N cu neutru comutat simultan

Modelul FAZ-PN-C2/1N are doi poli în total, dintre care un singur pol este protejat. Polul de fază asigură protecția la suprasarcină și scurtcircuit, iar conductorul neutru este comutat simultan cu acesta.

Această diferență este importantă deoarece 1P+N nu înseamnă doi poli protejați independent. Dacă proiectul instalației necesită o altă configurație de protecție, numărul și tipul polilor trebuie verificate înainte de înlocuirea aparatului.

Curent nominal de 2 A și caracteristică C

Această siguranță automată 2A utilizează caracteristica de declanșare C. Alegerea unei curbe C trebuie făcută în funcție de caracteristicile circuitului și de curenții care pot apărea în exploatare, deoarece aparatele cu același curent nominal, dar cu alte curbe, nu sunt automat echivalente.

Curentul nominal de 2 A trebuie corelat cu secțiunea conductoarelor, sarcina protejată și condițiile stabilite în proiectul electric. Valoarea de 2 A nu indică singură compatibilitatea aparatului cu un anumit consumator sau circuit.

Capacitate de rupere de 6 kA și 10 kA

Eaton FAZ-PN-C2/1N are capacitate nominală de rupere Icn de 6 kA conform IEC/EN 60898-1 și capacitate Icu de 10 kA conform IEC/EN 60947-2. Valorile provin din standarde diferite și nu trebuie tratate ca fiind același parametru exprimat în două moduri.

La selectarea aparatului trebuie verificat curentul de scurtcircuit prezumat în punctul de instalare și standardul în raport cu care este dimensionată protecția. Dacă nivelul disponibil depășește capacitatea aplicabilă, soluția de protecție trebuie reevaluată.

Un modul pentru integrarea în tabloul electric

FAZ-PN-C2/1N are lățimea de 17,5 mm și ocupă un singur spațiu modular. Montajul se face pe șină tip top-hat conform IEC/EN 60715, ceea ce permite integrarea în tablouri electrice modulare compatibile.

Dimensiunile aparatului sunt de aproximativ 17,5 mm lățime, 75,5 mm înălțime și 80 mm adâncime. Bornele acceptă conductoare rigide sau multifilare cu secțiuni între 1 și 25 mm², iar direcția alimentării poate fi aleasă în funcție de configurația instalației.

Tensiune nominală și grad de protecție

Modelul FAZ-PN-C2/1N are tensiune nominală de 240 V AC și funcționează la 50-60 Hz. Tensiunea nominală de izolație este de 440 V, iar tensiunea nominală de ținere la impuls este de 4 kV.

Gradul de protecție al aparatului este IP20 și poate ajunge la IP40 atunci când este montat corespunzător. Protecția finală trebuie evaluată împreună cu tabloul și carcasa în care este instalat dispozitivul.

Ce verifici înainte de alegere

Pentru o siguranță automată 2A, curentul nominal este doar primul criteriu. Modelul 279154 trebuie ales numai dacă schema instalației corespunde configurației 1P+N, curbei C, tensiunii și capacității de rupere declarate.

• Curent nominal: 2 A.
• Configurație: 1P+N, un pol protejat și neutru comutat simultan.
• Caracteristică de declanșare: C.
• Capacitate de rupere: 6 kA conform IEC/EN 60898-1.
• Capacitate Icu: 10 kA conform IEC/EN 60947-2.
• Tensiune nominală: 240 V AC.
• Montaj: șină DIN tip top-hat, 1 modul.

Pentru alte aparate cu același curent nominal poți consulta gama de siguranțe automate 2A. Pentru alte produse ale aceluiași producător este disponibilă și selecția Eaton.

Erori frecvente

Confundarea 1P+N cu doi poli protejați. FAZ-PN-C2/1N are un singur pol protejat, iar neutrul este comutat simultan. Dacă schema cere protecție pe ambii poli, trebuie aleasă configurația corespunzătoare.

Alegerea doar după valoarea de 2 A. Două siguranțe de 2 A pot avea curbe, număr de poli și capacități de rupere diferite. Toți acești parametri trebuie verificați înainte de înlocuire.

Confundarea valorilor de 6 kA și 10 kA. Cei 6 kA sunt declarați conform IEC/EN 60898-1, iar cei 10 kA conform IEC/EN 60947-2. Standardul aplicabil trebuie luat în calcul la dimensionarea protecției.

Presupunerea că neutrul este protejat termomagnetic. La acest model, conductorul neutru este comutat împreună cu polul protejat, dar nu reprezintă un al doilea pol cu protecție independentă.

Întrebări frecvente

Ce înseamnă 1P+N la Eaton FAZ-PN-C2/1N?

Eaton FAZ-PN-C2/1N are un pol protejat și un pol pentru conductorul neutru, care este comutat simultan. Configurația permite întreruperea fazei și a neutrului împreună, fără ca neutrul să beneficieze de protecție termomagnetică independentă.

Ce capacitate de rupere are Eaton 279154?

Eaton 279154 are capacitate de rupere de 6 kA conform IEC/EN 60898-1 și 10 kA conform IEC/EN 60947-2. Valorile corespund unor standarde și metode de evaluare diferite, astfel încât trebuie folosită valoarea relevantă pentru proiectul și instalația analizată.

Câte module ocupă FAZ-PN-C2/1N?

Eaton FAZ-PN-C2/1N ocupă un singur modul, cu lățimea de 17,5 mm. Aparatul se montează pe șină top-hat conform IEC/EN 60715 și este conceput pentru integrarea în tablouri electrice modulare compatibile.

Ce curbă de declanșare are modelul 279154?

Eaton FAZ-PN-C2/1N 279154 are caracteristică de declanșare C și curent nominal de 2 A. Curba trebuie aleasă în funcție de caracteristicile circuitului și nu trebuie înlocuită automat cu o variantă B sau cu altă caracteristică doar pentru că amperajul este identic.
