Siguranta automata Eaton 263304 1P+N 40A 4.5KA PLN4-C40/1N

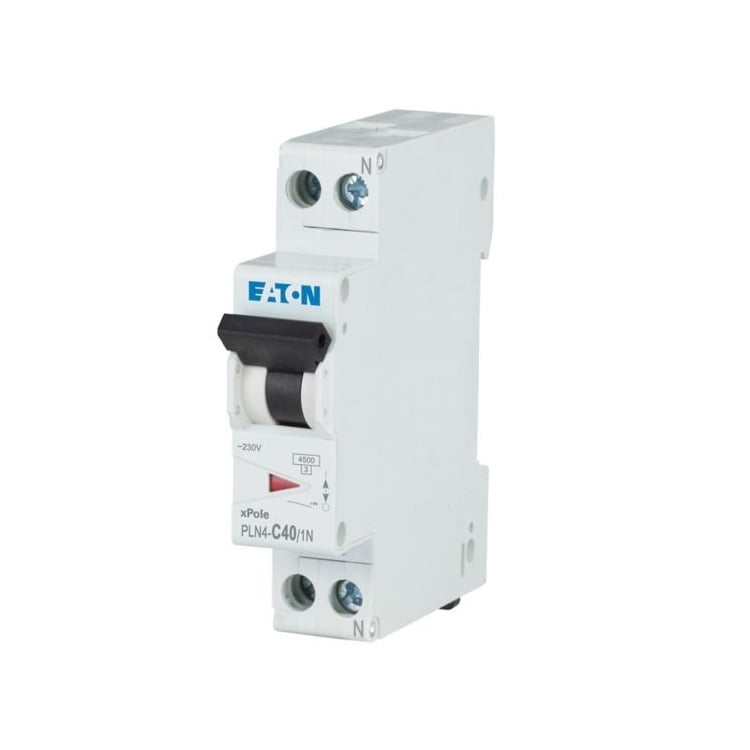

Siguranța automată Eaton PLN4-C40/1N este un aparat modular de protecție cu 1 pol protejat și neutru comutat (1P+N), proiectat pentru protejarea instalațiilor electrice împotriva suprasarcinilor și scurtcircuitelor. Cu un curent nominal de 40 A, o capacitate de rupere de 4,5 kA și caracteristică de declanșare C, acest model este recomandat pentru instalații electrice rezidențiale și clădiri comerciale de dimensiuni reduse și medii.

De ce este importantă o siguranță automată 1P+N?

În circuitele monofazate, o siguranță automată 1P+N protejează conductorul de fază și întrerupe simultan și conductorul de nul, asigurând izolarea completă a circuitului în timpul intervențiilor sau în cazul apariției unui defect. Protecția termomagnetică integrată limitează efectele suprasarcinilor și scurtcircuitelor, contribuind la protejarea echipamentelor electrice și a instalației.

Modelul Eaton PLN4-C40/1N utilizează caracteristica de declanșare C, recomandată pentru circuite cu curenți moderați de pornire, precum alimentarea echipamentelor electrice, prizelor și consumatorilor casnici sau comerciali. Capacitatea de rupere de 4,5 kA respectă cerințele standardului IEC/EN 60898-1.

Seria xPole PLN4 se remarcă prin construcția compactă, cu lățimea de numai un modul, indicator roșu-verde al poziției contactelor, compatibilitate cu barete de distribuție și posibilitatea montării accesoriilor dedicate.

Unde poate fi utilizată siguranța automată Eaton PLN4-C40/1N?

Acest model este recomandat pentru protecția circuitelor monofazate din:

• tablouri electrice rezidențiale;
• apartamente și locuințe individuale;
• clădiri comerciale;
• birouri și spații administrative;
• circuite de prize și alimentare generală;
• instalații electrice de joasă tensiune.

Montajul pe șină DIN conform IEC/EN 60715 permite integrarea rapidă în tablourile electrice noi sau existente și facilitează operațiile de întreținere și modernizare.

Ce diferențiatori oferă seria Eaton PLN4?

Modelul PLN4-C40/1N are o construcție foarte compactă, ocupând doar un modul în tabloul electric. Este echipat cu indicator mecanic roșu-verde pentru poziția contactelor, cleme duble pentru conectare facilă, clasa de limitare a curentului 3 și compatibilitate cu o gamă completă de accesorii Eaton xPole.

Dimensiunile compacte de aproximativ 8 cm înălțime, 7 cm adâncime și 1,8 cm lățime permit economisirea spațiului în tablourile electrice. Gradul de protecție IP20 recomandă montarea exclusiv în interiorul tablourilor electrice.

Avantaje în exploatare

• Protecție împotriva suprasarcinii și scurtcircuitului.
• Configurație 1P+N cu neutru comutat.
• Curent nominal de 40 A.
• Capacitate de rupere de 4,5 kA.
• Caracteristică de declanșare C.
• Lățime constructivă de un modul.
• Indicator vizual al poziției contactelor.
• Conformă cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al circuitului, secțiunea conductoarelor, nivelul curentului de scurtcircuit și compatibilitatea cu tabloul electric. De asemenea, trebuie respectate instrucțiunile Eaton privind montajul și condițiile de exploatare pentru funcționarea în parametrii nominali.

Întrebări frecvente

Ce înseamnă configurația 1P+N?

Protejează conductorul de fază și comută simultan conductorul de nul pentru izolarea completă a circuitului.

Ce caracteristică de declanșare utilizează?

Modelul este echipat cu caracteristica C, recomandată pentru circuite cu curenți moderați de pornire.

Care este capacitatea de rupere?

Siguranța automată are o capacitate nominală de rupere de 4,5 kA conform IEC/EN 60898-1.

Pe câte module se montează?

Modelul ocupă un singur modul în tabloul electric, economisind spațiu și facilitând extinderea instalației.

Informații suplimentare

Siguranța automată Eaton 1P+N 40A 4,5kA PLN4-C40/1N face parte din gama xPole destinată protecției instalațiilor electrice de joasă tensiune. Configurația 1P+N, caracteristica C, construcția compactă de un modul și capacitatea de rupere de 4,5 kA oferă o soluție fiabilă pentru protecția circuitelor monofazate din aplicații rezidențiale și comerciale.
