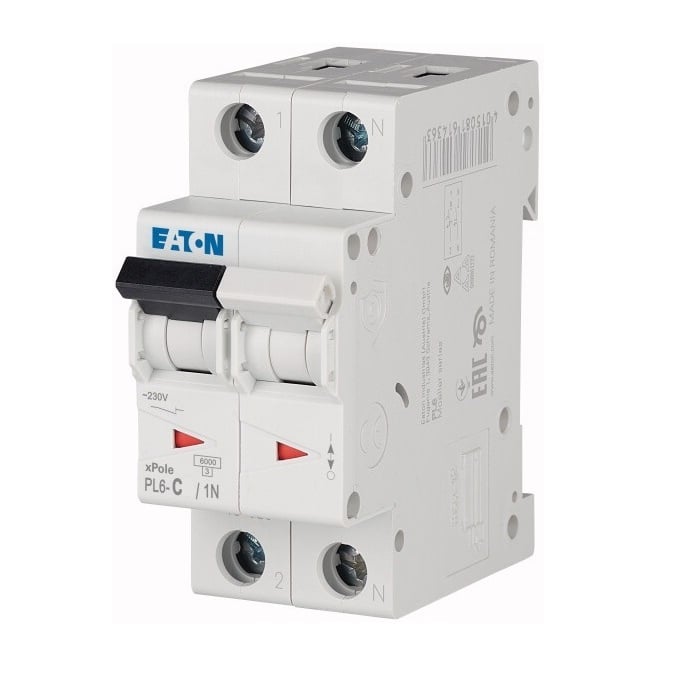

Siguranta automata Eaton 106031 1P+N 6A 6KA PL6-C6/1N

Ce este siguranța automată Eaton PL6-C6/1N?

Siguranța automată Eaton PL6-C6/1N este un aparat modular de protecție pentru circuite electrice, cu un curent nominal de 6 A, configurație 1P+N, curbă de declanșare C și capacitate de rupere de 6 kA. Produsul este identificat prin codul de producător 106031.

Tipul de utilizare confirmat este rezidențial și industrial. Rolul aparatului este protejarea circuitelor împotriva suprasarcinilor și scurtcircuitelor, în limitele parametrilor tehnici și ale condițiilor stabilite prin proiectul instalației.

Ce înseamnă configurația 1P+N?

Configurația 1P+N indică un aparat destinat unui circuit cu fază și neutru. Această caracteristică trebuie verificată în raport cu schema tabloului și cu tipul circuitului care urmează să fie protejat.

Produsul este clasificat drept siguranță automată și nu trebuie confundat cu un aparat diferențial. Pagina nu indică sensibilitate diferențială sau protecție la curenți reziduali. Dacă instalația necesită această funcție, trebuie selectat un dispozitiv dedicat.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul PL6-C6/1N. Ea reprezintă un criteriu de selecție care trebuie analizat împreună cu tipul consumatorilor, curenții de pornire și condițiile de funcționare ale circuitului.

Curba de declanșare nu se alege numai după curentul nominal. Pentru coordonarea protecției trebuie verificate și secțiunea conductoarelor, lungimea traseului, curentul de scurtcircuit estimat și aparatele instalate în amonte sau în aval.

Ce indică capacitatea de rupere de 6 kA?

Capacitatea de rupere confirmată este de 6 kA. Această valoare trebuie comparată cu nivelul de scurtcircuit calculat sau estimat pentru instalația în care va fi montată siguranța.

Capacitatea de rupere nu reprezintă protecție la supratensiune și nu înlocuiește un descărcător dedicat. Funcțiile confirmate pentru produs sunt protecția la suprasarcină și protecția la scurtcircuit.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și industrial. Pagina produsului menționează utilizarea într-o locuință rezidențială sau într-un mediu industrial.

Utilizarea comercială nu este indicată explicit în tabelul tehnic sau în prezentarea principală. Din acest motiv, clasificarea comercială nu este atribuită produsului pe baza informațiilor disponibile.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 106031.
• Modelul PL6-C6/1N diferențiază varianta de 6 A de celelalte siguranțe din gama PL6.
• Curentul nominal de 6 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 1P+N trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 6 kA sunt criterii importante pentru selecție.
• Gradul de protecție IP20 trebuie corelat cu tabloul și mediul de instalare.

Ce condiții de mediu sunt confirmate?

Pagina indică o temperatură de operare cuprinsă între -25 și +70 °C. Carcasa este albă, realizată din tehnopolimer, iar gradul de protecție declarat este IP20.

Gradul IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Protecția finală depinde și de tabloul sau carcasa în care este integrat aparatul.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 6 A, curba C, configurația 1P+N și capacitatea de rupere de 6 kA în raport cu proiectul electric. Verifică și tensiunea nominală, secțiunile conductoarelor acceptate, cuplul de strângere și coordonarea cu celelalte protecții.

Aceste informații suplimentare nu sunt afișate în tabelul tehnic accesibil. Montajul trebuie realizat conform documentației producătorului și cerințelor aplicabile instalației electrice.

Ce afirmații nu sunt utilizate ca specificații?

Descrierea comercială a paginii conține afirmații despre instalarea fără electrician, performanță, durabilitate și funcționare garantată. Aceste formulări nu sunt susținute de tabelul tehnic și nu sunt incluse ca beneficii confirmate.

Selecția și instalarea unui aparat de protecție trebuie bazate pe parametrii circuitului și pe documentația tehnică, nu pe formulări comerciale generale.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și industrial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 6 A.

Câți poli are?

Produsul are configurație 1P+N.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 6 kA.

Este o siguranță diferențială?

Nu este prezentată ca siguranță diferențială. Pagina o clasifică drept siguranță automată.
