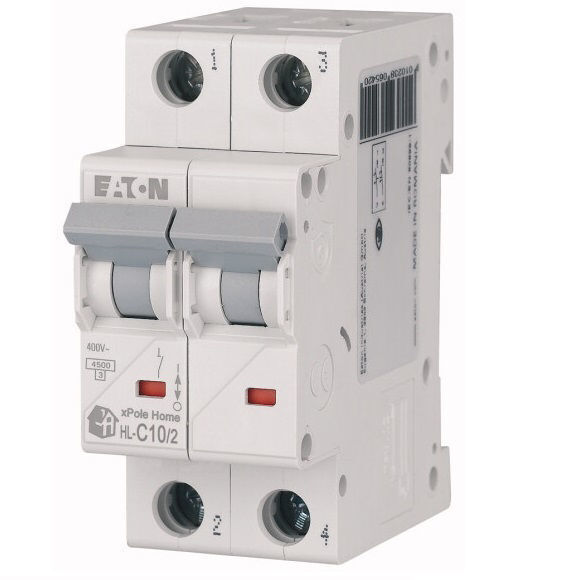

Siguranta automata Eaton 194769 2P 10A 4.5kA HL-C10/2

Ce este siguranța automată Eaton HL-C10/2?

Siguranța automată Eaton HL-C10/2 este un aparat modular de protecție cu un curent nominal de 10 A, configurație cu 2 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194769.

Rolul său este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare confirmat este rezidențial și industrial, acestea fiind domeniile menționate în prezentarea produsului.

Ce înseamnă configurația cu 2 poli?

Configurația 2P indică o siguranță automată cu doi poli. Această caracteristică trebuie corelată cu schema instalației și cu necesitatea întreruperii simultane a conductoarelor circuitului.

Modelul nu trebuie confundat cu variantele 1P, 1P+N sau 3P. Chiar dacă aparatele au același curent nominal, numărul de poli influențează modul de integrare în tablou și tipul circuitului pentru care pot fi selectate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C10/2. Ea trebuie evaluată în raport cu tipul consumatorilor și cu eventualii curenți de pornire ai echipamentelor alimentate.

Alegerea curbei nu se face numai după valoarea de 10 A. Pentru coordonarea protecției trebuie verificate secțiunea conductoarelor, lungimea circuitului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie montată siguranța.

Valoarea de 4,5 kA nu reprezintă curentul nominal și nu indică o funcție de protecție diferențială sau la supratensiune. Pentru aceste funcții sunt necesare aparate dedicate, dacă sunt prevăzute în proiectul instalației.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și industrial. Pagina produsului menționează folosirea într-o locuință sau într-un mediu industrial.

Utilizarea comercială nu este indicată explicit în specificațiile tehnice sau în prezentarea produsului. Din acest motiv, clasificarea comercială nu este atribuită acestui model pe baza informațiilor disponibile.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194769.
• Modelul HL-C10/2 diferențiază varianta bipolară de celelalte siguranțe din aceeași familie.
• Curentul nominal de 10 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația cu 2 poli trebuie verificată în raport cu schema electrică.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante de selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Produsul este realizat din termoplastic alb și este destinat integrării într-un tablou electric corespunzător.

IP20 nu confirmă utilizarea directă în exterior sau în zone expuse la apă. Nivelul final de protecție depinde de tabloul, carcasa și modul de instalare ale întregului ansamblu.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 10 A, configurația 2P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică și secțiunile conductoarelor, numărul de module ocupate, cuplul de strângere și coordonarea cu celelalte protecții.

Pagina nu afișează aceste informații suplimentare în tabelul tehnic. Ele trebuie confirmate din documentația oficială înainte de instalare.

Ce afirmații nu sunt utilizate ca specificații?

Descrierea comercială include formulări despre instalare fără electrician, performanță, durabilitate și funcționare sigură garantată. Aceste afirmații nu sunt susținute de tabelul tehnic și nu sunt incluse ca beneficii confirmate.

Instalarea unei siguranțe automate trebuie realizată în raport cu schema circuitului, parametrii instalației și cerințele de montaj aplicabile.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și industrial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 10 A.

Câți poli are?

Produsul are configurație cu 2 poli.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu este prezentată ca aparat diferențial. Pagina o clasifică drept siguranță automată.
