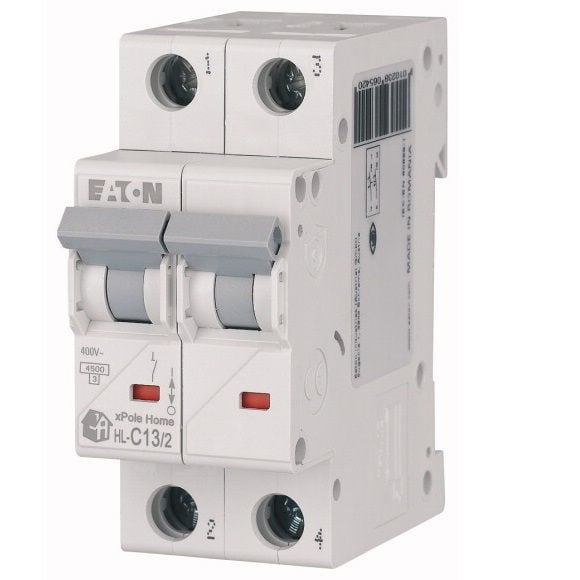

Siguranta automata Eaton 194770 2P 13A 4.5kA HL-C13/2

Ce este siguranța automată Eaton HL-C13/2?

Siguranța automată Eaton HL-C13/2 este un aparat modular de protecție cu un curent nominal de 13 A, configurație cu 2 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Modelul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194770.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina produsului menționează utilizarea acasă și la birou, ceea ce susține clasificarea rezidențială și comercială. Utilizarea industrială nu este confirmată pentru acest model.

Ce înseamnă configurația cu 2 poli?

Configurația 2P indică o siguranță automată cu doi poli. Aceasta permite întreruperea simultană a celor două conductoare conectate, în funcție de schema electrică și de modul în care este proiectat circuitul.

Modelul nu trebuie confundat cu variantele 1P, 1P+N sau 3P. Chiar dacă două aparate au același curent nominal, numărul de poli influențează schema de conectare, spațiul ocupat în tablou și tipul circuitului pentru care pot fi selectate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C13/2. Ea trebuie analizată împreună cu tipul consumatorilor și cu eventualii curenți de pornire ai echipamentelor alimentate.

Alegerea curbei nu se face numai după valoarea de 13 A. Pentru coordonarea protecției trebuie verificate secțiunea conductoarelor, lungimea circuitului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie instalată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal și nu indică o funcție diferențială sau protecție dedicată la supratensiune. Dacă proiectul necesită aceste funcții, trebuie selectate aparate corespunzătoare.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Descrierea paginii menționează utilizarea acasă și la birou, iar produsul este încadrat în categoria aparaturii modulare pentru tablouri electrice.

Utilizarea industrială nu este indicată explicit. Faptul că produsul este fabricat de Eaton nu permite clasificarea automată a modelului drept echipament industrial fără o confirmare în pagina produsului sau în documentația tehnică.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194770.
• Modelul HL-C13/2 diferențiază varianta bipolară de celelalte aparate din aceeași familie.
• Curentul nominal de 13 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația cu 2 poli trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante de selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este montată siguranța. Produsul are o carcasă albă din termoplastic și este destinat integrării într-un tablou electric adecvat.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Protecția finală depinde de carcasa tabloului, de modul de montaj și de condițiile din spațiul în care este instalat ansamblul.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Tabelul tehnic nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau o funcție diferențială confirmată.

Descrierea comercială menționează o funcție de testare, dar aceasta nu este susținută de specificațiile tehnice accesibile. Produsul nu trebuie prezentat drept siguranță diferențială fără documentație oficială suplimentară.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 13 A, configurația 2P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică și secțiunile conductoarelor, numărul de module ocupate, cuplul de strângere și coordonarea cu celelalte protecții.

Aceste informații suplimentare nu apar în tabelul tehnic accesibil al paginii. Fișa tehnică este listată în secțiunea de documentație și trebuie consultată înainte de instalare.

Cum se compară cu alte siguranțe automate de 13 A?

Comparația trebuie făcută după numărul de poli, curba de declanșare, capacitatea de rupere, tensiunea nominală și dimensiunile aparatului. Pentru modelul HL-C13/2 sunt confirmate configurația 2P, curba C, 4,5 kA și 220–240 V.

O variantă monopolară sau 1P+N nu este echivalentă cu acest produs, chiar dacă are același curent de 13 A. Modelul HL-C13/2 și codul 194770 trebuie verificate pentru identificarea corectă.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 13 A.

Câți poli are?

Produsul are configurație cu 2 poli.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu este prezentată ca aparat diferențial. Pagina o clasifică drept siguranță automată.
