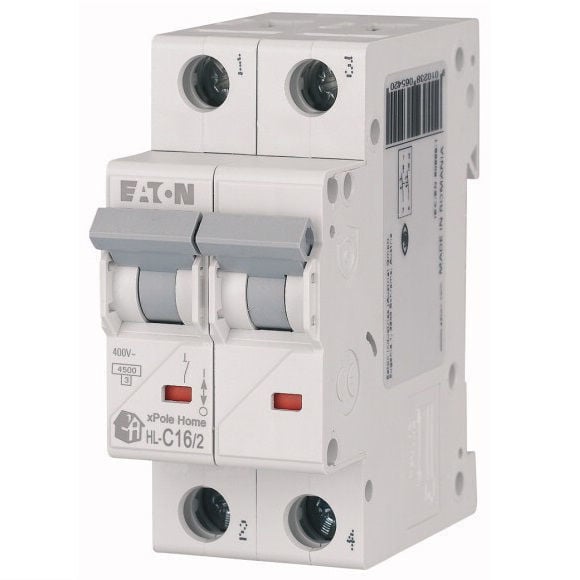

Siguranta automata Eaton 194771 2P 16A 4.5kA HL-C16/2

Ce este siguranța automată Eaton  HL-C16/2,?

Siguranța automată Eaton  HL-C16/2, este un aparat modular de protecție cu un curent nominal de 16 A, configurație cu 2 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194771.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina produsului menționează utilizarea acasă și la birou, ceea ce susține clasificarea rezidențială și comercială. Utilizarea industrială nu este confirmată pentru acest model.

Ce înseamnă configurația cu 2 poli?

Configurația 2P indică o siguranță automată cu doi poli. Aceasta permite întreruperea simultană a celor două conductoare conectate, în conformitate cu schema circuitului și cu cerințele proiectului electric.

Modelul nu trebuie confundat cu variantele 1P, 1P+N, 3P sau 3P+N. Chiar dacă două aparate au același curent nominal de 16 A, numărul de poli influențează schema de conectare, tipul circuitului și spațiul necesar în tabloul electric.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul  HL-C16/2,. Aceasta trebuie analizată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea curentului nominal. Pentru coordonarea protecției trebuie verificate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie instalată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă o funcție diferențială sau o protecție dedicată la supratensiune. Pentru aceste funcții trebuie selectate aparate specifice, dacă sunt prevăzute în proiect.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Descrierea paginii menționează utilizarea siguranței acasă și la birou, iar produsul este încadrat în categoria aparaturii modulare pentru tablouri electrice.

Utilizarea industrială nu este indicată explicit. Marca producătorului și configurația bipolară nu sunt suficiente pentru clasificarea automată a modelului drept produs industrial.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194771.
• Modelul  HL-C16/2, diferențiază varianta bipolară de celelalte aparate din aceeași familie.
• Curentul nominal de 16 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația cu 2 poli trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.
• Carcasa este albă și realizată din termoplastic.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este montată siguranța. Produsul este destinat integrării într-un tablou electric care oferă protecția necesară pentru condițiile concrete de instalare.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul de protecție al instalației depinde de tabloul utilizat, de modul de montaj și de celelalte componente ale ansamblului.

Este o siguranță diferențială?

Produsul este clasificat în tabelul tehnic drept siguranță automată. Specificațiile nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau un buton de test.

Descrierea comercială menționează o funcție de testare integrată, însă această afirmație nu este susținută de datele tehnice accesibile. Produsul nu trebuie prezentat drept aparat diferențial fără o confirmare în documentația oficială.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 16 A, configurația 2P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit, secțiunile conductoarelor și coordonarea cu celelalte protecții.

Pagina nu precizează numărul de module ocupate, secțiunile conductoarelor acceptate, cuplul de strângere sau temperatura de operare. Aceste informații trebuie confirmate în fișa tehnică aferentă modelului înainte de instalare.

Cum se compară cu alte siguranțe automate de 16 A?

Comparația trebuie făcută după numărul de poli, curba de declanșare, capacitatea de rupere, tensiunea nominală și spațiul ocupat în tablou. Pentru  HL-C16/2, sunt confirmate configurația 2P, curba C, capacitatea de 4,5 kA și tensiunea de 220–240 V.

O variantă 1P sau 1P+N nu este echivalentă cu acest produs, chiar dacă are același curent nominal. Modelul  HL-C16/2, și codul 194771 trebuie verificate pentru identificarea corectă.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 16 A.

Câți poli are?

Produsul are configurație cu 2 poli.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu este prezentată tehnic drept aparat diferențial. Pagina o clasifică drept siguranță automată.
