Siguranta automata Eaton 194772 2P 20A 4.5kA HL-C20/2

Ce este siguranța automată Eaton HL-C20/2?

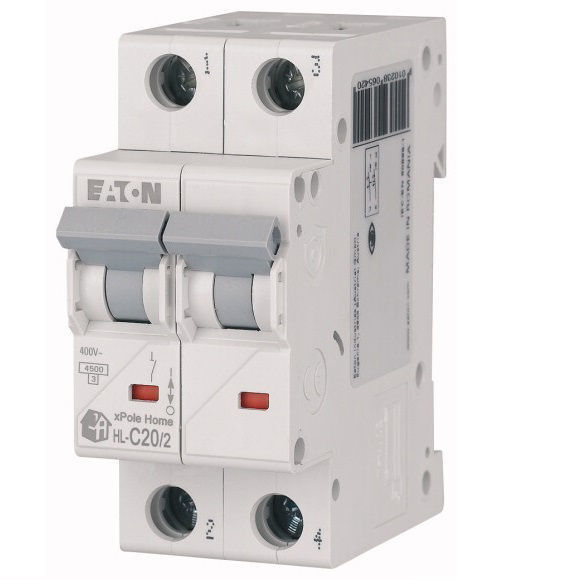

Siguranța automată Eaton HL-C20/2 este un aparat modular de protecție din gama xPole Home, cu un curent nominal de 20 A, configurație cu 2 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Modelul este identificat prin codul producătorului 194772.

Produsul protejează circuitele electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare confirmat este rezidențial și comercial, conform încadrării oficiale Eaton pentru această variantă.

Ce înseamnă configurația cu 2 poli?

Configurația 2P indică două poli protejați și întrerupți de același aparat. Această caracteristică permite deconectarea simultană a celor două conductoare ale unui circuit compatibil, în funcție de schema instalației.

Modelul nu trebuie confundat cu variantele 1P, 1P+N sau cu aparatele tripolare. Chiar dacă două siguranțe au același curent nominal, numărul și configurația polilor influențează conectarea și spațiul necesar în tablou.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru Eaton HL-C20/2. Aceasta trebuie analizată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 20 A. Pentru coordonarea protecției trebuie evaluate secțiunea conductoarelor, lungimea traseului și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere conform IEC/EN 60898-1 este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul de instalare.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă protecție diferențială sau protecție dedicată la supratensiune. Pentru aceste funcții sunt necesare dispozitive specifice.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Eaton indică produsul pentru aparataj de comutație utilizat în aplicații rezidențiale și comerciale, în cadrul gamei xPole Home.

Utilizarea industrială nu este indicată în clasificarea oficială a acestui model. Marca producătorului sau configurația bipolară nu sunt suficiente pentru atribuirea automată a unui domeniu industrial.

Ce caracteristici ajută la identificarea exactă?

• Producătorul este Eaton, iar codul produsului este 194772.
• Modelul HL-C20/2 indică varianta de 20 A, cu doi poli și curbă C.
• Capacitatea de rupere confirmată este de 4,5 kA.
• Tensiunea operațională maximă indicată de Eaton este de 230 V, iar pagina ETBM afișează 220–240 V.
• Produsul ocupă două spații modulare.
• Dimensiunile sunt de 8,5 x 7,3 x 3,54 cm.
• Gradul de protecție al aparatului este IP20.

Ce conductoare pot fi conectate?

Datele oficiale Eaton indică secțiuni între 1 și 25 mm² pentru conductoare rigide și multifilare. Secțiunea utilizată efectiv trebuie stabilită în funcție de curentul circuitului, metoda de instalare și cerințele proiectului.

Compatibilitatea fizică a conductorului cu borna nu confirmă automat dimensionarea corectă a circuitului. Curentul admisibil al cablului trebuie verificat separat.

Ce condiții de montaj și mediu sunt confirmate?

Produsul este indicat pentru montaj încastrat, are o adâncime de instalare de 4,4 cm și ocupă două module. Temperatura ambientală de operare este cuprinsă între -25 și +75 °C.

Gradul IP20 nu confirmă utilizarea directă în exterior sau în zone expuse la apă. Protecția finală depinde de tabloul electric și de modul de instalare al întregului ansamblu.

Este o siguranță diferențială?

Produsul este clasificat drept întreruptor automat miniatural. Datele tehnice nu indică sensibilitate diferențială, tip de curent rezidual sau buton de test.

Dacă instalația necesită protecție la curenți reziduali, trebuie selectat separat un dispozitiv diferențial sau un aparat combinat compatibil.

Ce trebuie verificat înainte de montaj?

Confirmă curentul de 20 A, configurația 2P, curba C, tensiunea și capacitatea de rupere de 4,5 kA în raport cu proiectul. Verifică nivelul de scurtcircuit, secțiunea conductorului și coordonarea cu celelalte protecții.

Dimensiunile de 8,5 x 7,3 x 3,54 cm și adâncimea de instalare de 4,4 cm trebuie comparate cu spațiul disponibil în tablou. Montajul trebuie realizat conform documentației producătorului.

Întrebări frecvente

Care este tipul de utilizare?

Produsul este destinat aplicațiilor rezidențiale și comerciale.

Care este curentul nominal?

Curentul nominal este de 20 A.

Câți poli are?

Modelul are doi poli protejați.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Câte module ocupă?

Produsul ocupă două module.

Ce secțiuni de conductoare acceptă?

Datele Eaton indică secțiuni de la 1 la 25 mm².

Este o siguranță diferențială?

Nu. Este o siguranță automată, fără funcție diferențială confirmată.
