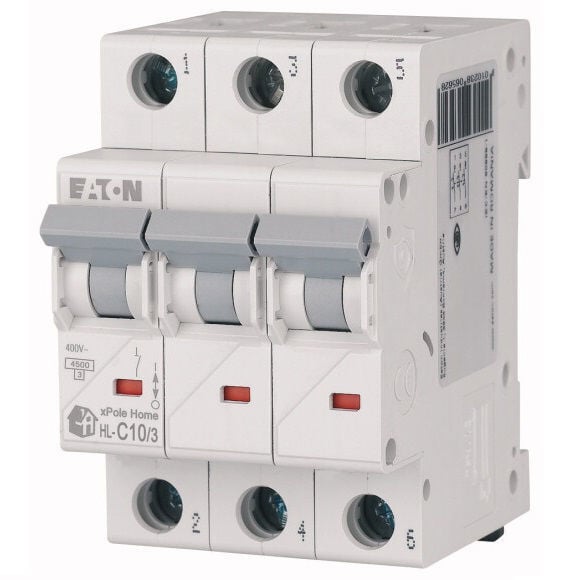

Siguranta automata Eaton 194789 3P 10A 4.5kA HL-C10/3

Ce este siguranța automată Eaton HL-C10/3?

Siguranța automată Eaton HL-C10/3 este un aparat modular de protecție cu un curent nominal de 10 A, configurație cu 3 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194789.

Rolul său este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare confirmat este rezidențial și industrial, acestea fiind domeniile menționate în prezentarea produsului.

Ce înseamnă configurația cu 3 poli?

Configurația 3P indică o siguranță automată cu trei poli. Această caracteristică trebuie corelată cu schema instalației și cu numărul conductoarelor active care trebuie protejate și întrerupte simultan.

Modelul nu trebuie confundat cu variantele 1P, 2P sau 3P+N. Chiar dacă aparatele au același curent nominal și aceeași curbă de declanșare, configurația polilor influențează tipul circuitului și spațiul necesar în tabloul electric.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C10/3. Ea trebuie analizată în raport cu tipul consumatorilor, curenții de pornire și condițiile electrice ale circuitului protejat.

Alegerea curbei nu se face numai după valoarea de 10 A. Pentru coordonarea protecției trebuie verificate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie montată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal și nu indică protecție diferențială sau protecție la supratensiune. Pentru aceste funcții sunt necesare aparate dedicate, dacă ele sunt prevăzute în proiectul instalației.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și industrial. Pagina produsului menționează folosirea siguranței într-un mediu rezidențial sau industrial.

Utilizarea comercială nu este indicată explicit pentru modelul HL-C10/3. Din acest motiv, clasificarea comercială nu este atribuită produsului pe baza informațiilor disponibile.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194789.
• Modelul HL-C10/3 diferențiază varianta cu 3 poli de celelalte siguranțe din familia HL.
• Curentul nominal de 10 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația cu 3 poli trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Produsul are carcasă albă din termoplastic și este destinat integrării într-un tablou electric corespunzător.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul final de protecție depinde de tabloul, carcasa și modul de montaj ale întregului ansamblu.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 10 A, configurația 3P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică și numărul de module ocupate, secțiunile conductoarelor acceptate, cuplul de strângere și coordonarea cu celelalte protecții.

Aceste informații suplimentare nu apar în tabelul tehnic accesibil al paginii. Ele trebuie confirmate din documentația oficială înainte de instalare.

Poate fi aleasă numai după curentul de 10 A?

Valoarea de 10 A este doar unul dintre criteriile de selecție. Numărul de poli, curba de declanșare, capacitatea de rupere și tensiunea de alimentare trebuie analizate împreună.

Două siguranțe automate de 10 A pot avea configurații și domenii de utilizare diferite. Codul 194789 și modelul HL C10 3 trebuie verificate pentru a evita confundarea cu variantele HL-C10/1, HL-C10/2 sau HL-C10/3N.

Ce afirmații nu sunt utilizate ca specificații?

Descrierea comercială conține formulări despre protecție superioară, durabilitate, instalare rapidă și utilizare fără cunoștințe tehnice avansate. Aceste afirmații nu sunt susținute de tabelul tehnic și nu sunt incluse ca beneficii confirmate.

Montajul unei siguranțe automate trebuie realizat în raport cu schema circuitului, parametrii instalației și cerințele tehnice aplicabile.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și industrial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 10 A.

Câți poli are?

Produsul are configurație cu 3 poli.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu este prezentată ca aparat diferențial. Pagina o clasifică drept siguranță automată.
