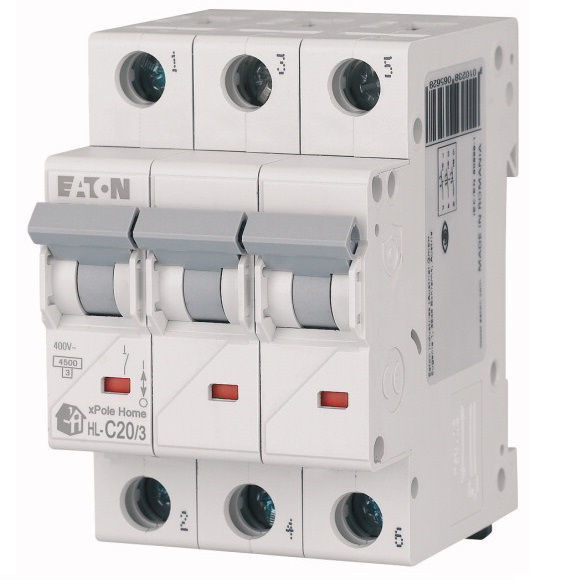

Siguranta automata Eaton 194792 3P 20A 4.5kA HL-C20/3

Ce este siguranța automată Eaton HL-C20/3?

Siguranța automată Eaton HL-C20/3 este un aparat modular de protecție cu un curent nominal de 20 A, configurație cu 3 poli, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194792.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina produsului menționează aplicații rezidențiale, comerciale și industriale, însă selectarea siguranței trebuie făcută în raport cu parametrii instalației concrete.

Ce înseamnă configurația cu 3 poli?

Configurația 3P indică o siguranță automată cu trei poli. Aceasta permite protejarea și întreruperea simultană a celor trei conductoare active ale unui circuit compatibil, conform schemei electrice în care este integrat aparatul.

Modelul nu trebuie confundat cu variantele 1P, 2P sau 3P+N. Chiar dacă două siguranțe au același curent nominal, numărul de poli influențează schema de conectare, tipul circuitului și spațiul necesar în tabloul electric.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C20/3. Aceasta trebuie evaluată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 20 A. Pentru coordonarea protecției trebuie analizate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie montată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu confirmă o funcție diferențială sau o protecție dedicată la supratensiune. Dacă instalația necesită astfel de funcții, trebuie selectate dispozitive suplimentare sau aparate combinate corespunzătoare.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Pagina produsului menționează utilizarea în sisteme de distribuție industrială, echipamente comerciale și instalații rezidențiale. Prin urmare, tipul de utilizare comunicat pentru acest model este rezidențial, comercial și industrial.

Această clasificare nu înseamnă că aparatul este compatibil automat cu orice tablou sau circuit. Curentul de 20 A, configurația 3P, curba C, tensiunea și capacitatea de rupere trebuie verificate în raport cu proiectul electric.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194792.
• Modelul HL-C20/3 diferențiază varianta cu 3 poli de celelalte aparate din familia HL.
• Curentul nominal de 20 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 3P trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.
• Carcasa este albă și realizată din termoplastic.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Aparatul este destinat integrării într-un tablou electric care asigură protecția necesară pentru condițiile concrete de utilizare.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul final de protecție depinde de carcasa tabloului, de modul de montaj și de celelalte componente ale ansamblului.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Tabelul tehnic nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau buton de test.

Configurația cu trei poli nu implică automat o funcție diferențială. Dacă instalația necesită protecție împotriva curenților reziduali, trebuie selectat un dispozitiv diferențial sau un aparat combinat adecvat.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 20 A, configurația 3P, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit și coordonarea cu celelalte protecții.

Pagina nu precizează numărul de module ocupate, dimensiunile, secțiunile conductoarelor acceptate, cuplul de strângere sau temperatura de operare. Aceste informații trebuie confirmate în fișa tehnică înainte de instalare.

Ce afirmații ale paginii nu sunt utilizate ca specificații?

Descrierea comercială menționează design ergonomic, montaj rapid, indicatori vizuali și un nivel ridicat de performanță. Aceste caracteristici nu sunt confirmate în tabelul tehnic și nu sunt incluse ca atribute certe ale produsului.

Selecția siguranței trebuie bazată pe configurația polilor, curent, curbă, capacitate de rupere, tensiune și documentația instalației, nu pe formulări comerciale generale.

Întrebări frecvente

Care este tipul de utilizare?

Pagina produsului menționează utilizarea rezidențială, comercială și industrială.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 20 A.

Câți poli are?

Produsul are configurație cu 3 poli.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu. Produsul este prezentat drept siguranță automată, fără funcție diferențială confirmată.
