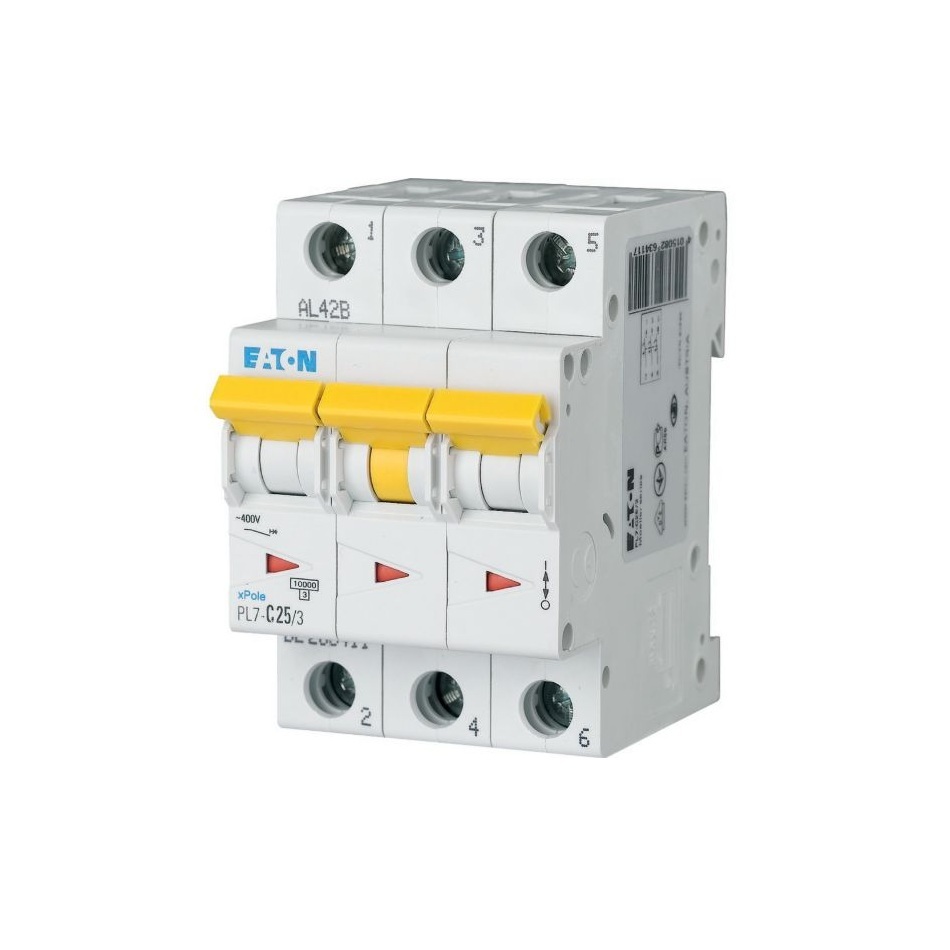

Siguranta automata Eaton 263411 3P 25A 10KA PL7-C25/3

Siguranța automată Eaton PL7-C25/3 este un întrerupător automat modular (MCB) cu 3 poli, curent nominal de 25 A, caracteristică de declanșare C și capacitate de rupere de 10 kA. Face parte din gama Eaton xPole PL7 și este destinată protecției circuitelor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor în aplicații rezidențiale, comerciale și industriale.

Ce este siguranța automată Eaton PL7-C25/3?

Siguranța automată Eaton PL7-C25/3 este un aparat modular de protecție care întrerupe automat alimentarea atunci când detectează suprasarcini sau scurtcircuite. Construcția cu 3 poli permite protejarea simultană a celor trei faze ale unui circuit trifazat, contribuind la funcționarea sigură a instalației electrice. Curentul nominal de 25 A și capacitatea de rupere de 10 kA o recomandă pentru o gamă variată de aplicații de distribuție a energiei.

Modelul utilizează caracteristica de declanșare C, recomandată pentru circuite cu curenți de pornire moderați, precum alimentarea motoarelor de putere redusă, instalațiilor tehnice, tablourilor electrice și altor echipamente electrice. Aparatul este proiectat conform cerințelor standardului IEC/EN 60898-1.

Unde poate fi utilizată?

Siguranța automată Eaton este recomandată pentru tablouri electrice de distribuție din locuințe, clădiri comerciale, spații administrative, ateliere, hale industriale și instalații tehnice unde sunt utilizate circuite trifazate de 25 A.

Montajul pe șină DIN facilitează integrarea în tablouri electrice modulare, iar compatibilitatea cu accesoriile din gama Eaton xPole permite realizarea unor sisteme complete de protecție și distribuție.

Ce diferențiatori oferă modelul PL7-C25/3?

Modelul PL7-C25/3 combină un curent nominal de 25 A cu o capacitate de rupere de 10 kA și caracteristica de declanșare C, fiind potrivit pentru protecția circuitelor trifazate cu consumatori care dezvoltă curenți de pornire moderați. Clasa de limitare a energiei 3 contribuie la reducerea solicitărilor termice și electrodinamice asupra instalației electrice.

Dispozitivul are grad de protecție IP20 și funcționează într-un interval de temperatură cuprins între -25 °C și +70 °C. Dimensiunile sunt de aproximativ 8 cm înălțime, 5,3 cm lățime și 7,1 cm adâncime, ceea ce permite montajul în tablouri electrice standard.

Siguranțele automate Eaton PL7 sunt proiectate pentru protecția instalațiilor electrice împotriva suprasarcinilor și scurtcircuitelor.

Caracteristica de declanșare C este recomandată pentru majoritatea aplicațiilor comerciale și industriale cu sarcini inductive moderate.

Ce avantaje oferă în utilizare?

• Siguranță automată modulară cu 3 poli.
• Curent nominal de 25 A.
• Capacitate de rupere de 10 kA.
• Caracteristică de declanșare C.
• Montaj rapid pe șină DIN.
• Compatibilă cu gama Eaton xPole.
• Grad de protecție IP20.
• Conformă cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea curentului nominal de 25 A, a caracteristicii de declanșare C și a capacității de rupere de 10 kA cu cerințele instalației electrice. De asemenea, trebuie verificată secțiunea conductoarelor și coordonarea cu celelalte dispozitive de protecție din tablou.

Montajul trebuie realizat pe șină DIN, conform documentației tehnice Eaton și prevederilor standardului IEC/EN 60898-1, de către personal calificat.

Întrebări frecvente

Ce tip de aparat este Eaton PL7-C25/3?

Este o siguranță automată modulară (MCB) destinată protecției la suprasarcină și scurtcircuit.

Care este curentul nominal?

Curentul nominal este de 25 A.

Ce înseamnă caracteristica C?

Caracteristica C este recomandată pentru circuite cu curenți de pornire moderați, precum motoare și echipamente electrice uzuale.

Care este capacitatea de rupere?

Capacitatea nominală de rupere este de 10 kA.

Cum se montează?

Se montează pe șină DIN în tablouri electrice modulare.

În ce aplicații este recomandată?

Este recomandată pentru protecția circuitelor trifazate din instalații rezidențiale, comerciale și industriale.
