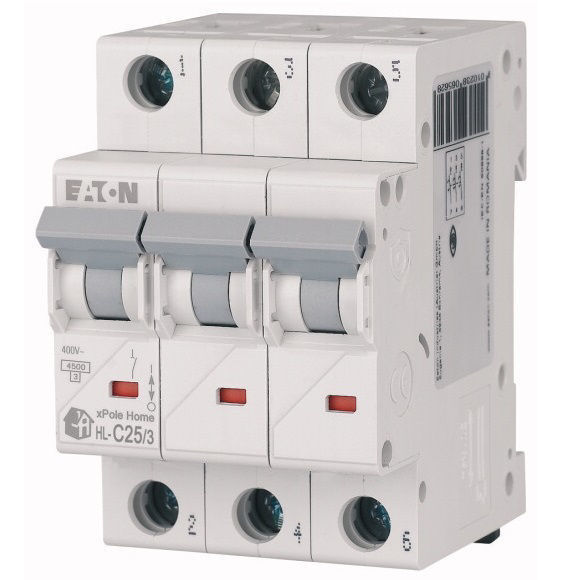

Siguranta automata Eaton 194793 3P 25A 4.5kA HL-C25/3

Siguranța automată Eaton HL-C25/3 194793 este un întrerupător automat tripolar 3P, de 25A, cu curbă de declanșare C și capacitate de rupere de 4,5kA. Modelul face parte din gama xPole Home HL și este relevant pentru circuitele în care proiectarea instalației impune o protecție cu trei poli și aceste caracteristici electrice.

Siguranță automată Eaton 3P 25A cu curbă C

Eaton HL-C25/3 combină într-un singur aparat configurația cu trei poli, curentul nominal de 25A și caracteristica de declanșare C. Pentru alegerea corectă, aceste caracteristici trebuie verificate împreună, deoarece o siguranță automată cu același amperaj poate avea alt număr de poli, altă curbă sau altă capacitate de rupere.

Configurația 3P diferențiază modelul 194793 de variantele Eaton HL cu unul sau doi poli și de versiunile 3P+N. De aceea, la înlocuirea unui aparat existent sau la selectarea unei protecții pentru un circuit nou, numărul de poli trebuie confirmat înainte de comandă.

Ce înseamnă curba de declanșare C?

Modelul HL-C25/3 utilizează o caracteristică de declanșare C. Curba de declanșare descrie modul în care întrerupătorul automat reacționează la supracurenți și reprezintă un criteriu separat de curentul nominal al aparatului.

Din acest motiv, simpla identificare a valorii de 25A nu este suficientă pentru alegerea unei siguranțe automate. Pentru compatibilitatea cu proiectul instalației trebuie verificate inclusiv curba C, configurația 3P și capacitatea de rupere de 4,5kA.

Capacitate de rupere de 4,5kA

Siguranța automată Eaton HL-C25/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Acest parametru indică performanța aparatului în condiții de scurtcircuit și trebuie să fie adecvat cerințelor instalației în punctul în care este montat.

Capacitatea de rupere de 4,5kA nu trebuie confundată cu valoarea de 25A. Curentul nominal și capacitatea de rupere descriu caracteristici diferite ale aparatului, iar ambele trebuie verificate pentru selectarea modelului potrivit.

Caracteristicile care identifică Eaton HL-C25/3

Varianta 194793 poate fi identificată fără ambiguități prin combinația dintre model, numărul de poli, curentul nominal, curba de declanșare și capacitatea de rupere. Principalele elemente de identificare sunt:

• producător: Eaton;
• gamă: xPole Home HL;
• model: HL-C25/3;
• cod produs: 194793;
• număr de poli: 3P;
• curent nominal: 25A;
• caracteristică de declanșare: C;
• capacitate nominală de rupere: 4,5kA.

Codul 194793 este deosebit de util când produsul este comandat pe baza unui proiect, a unei liste de materiale sau pentru înlocuirea unei componente existente. Verificarea codului reduce riscul de confuzie cu alte variante din aceeași familie Eaton.

De ce contează configurația cu 3 poli?

HL-C25/3 este varianta tripolară din familia de întrerupătoare automate Eaton HL. Cei trei poli trebuie considerați un criteriu esențial de selecție, mai ales atunci când există în aceeași gamă modele cu 1P, 1P+N, 2P sau 3P+N.

Numărul de poli nu trebuie ales doar după aspectul aparatului sau după spațiul disponibil în tablou. Configurația trebuie să corespundă schemei electrice și cerințelor circuitului pentru care este prevăzută protecția.

Ce trebuie verificat înainte de alegerea modelului HL-C25/3?

Înainte de cumpărare, verifică dacă toate caracteristicile modelului corespund proiectului sau aparatului care trebuie înlocuit. În cazul Eaton HL-C25/3, combinația decisivă este 3P + 25A + curbă C + 4,5kA.

• confirmă necesitatea unei configurații cu 3 poli;
• verifică dacă valoarea nominală necesară este de 25A;
• confirmă utilizarea unei caracteristici de declanșare C;
• verifică dacă este necesară capacitatea de rupere de 4,5kA;
• compară modelul HL-C25/3 cu specificația proiectului;
• pentru înlocuire, verifică și codul Eaton 194793.

O siguranță automată trebuie selectată în funcție de dimensionarea și caracteristicile instalației electrice. Faptul că două aparate au același curent nominal nu înseamnă că sunt automat interschimbabile.

Eaton xPole Home HL pentru protecția circuitelor

Seria Eaton xPole Home HL include întrerupătoare automate concepute să întrerupă circuitul la apariția unei suprasarcini sau a unui scurtcircuit. Familia include variante cu mai multe configurații de poli și valori nominale, ceea ce permite selectarea aparatului în funcție de cerințele instalației.

Pentru modelul 194793, caracteristicile relevante sunt configurația tripolară, curentul de 25A, curba C și capacitatea de rupere de 4,5kA. Aceste elemente oferă o identificare mai sigură decât folosirea exclusivă a denumirii generice „siguranță automată 25A”.

Întrebări frecvente despre Eaton HL-C25/3 194793

Câți poli are Eaton HL-C25/3?

Eaton HL-C25/3 194793 este o siguranță automată cu 3 poli. Configurația 3P trebuie verificată în raport cu schema instalației, deoarece în gama Eaton HL există și variante cu alte configurații de poli.

Ce curent nominal are modelul 194793?

Curentul nominal al modelului Eaton HL-C25/3 este de 25A. Pentru selectarea aparatului, valoarea trebuie analizată împreună cu dimensionarea circuitului, numărul de poli, caracteristica de declanșare și capacitatea de rupere necesară.

Ce curbă de declanșare are HL-C25/3?

Modelul utilizează curba de declanșare C. Aceasta reprezintă o caracteristică distinctă a întrerupătorului automat și trebuie verificată atunci când produsul este ales pentru un circuit nou sau pentru înlocuirea unui aparat existent.

Care este capacitatea de rupere?

Eaton HL-C25/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Verifică dacă această valoare corespunde cerințelor instalației și condițiilor din punctul în care urmează să fie utilizat aparatul.

Cum identific exact această variantă Eaton?

Varianta poate fi identificată prin modelul HL-C25/3 și codul Eaton 194793, împreună cu caracteristicile 3P, 25A, curbă C și 4,5kA. Codul produsului este util pentru evitarea confuziei cu alte variante din seria HL.
