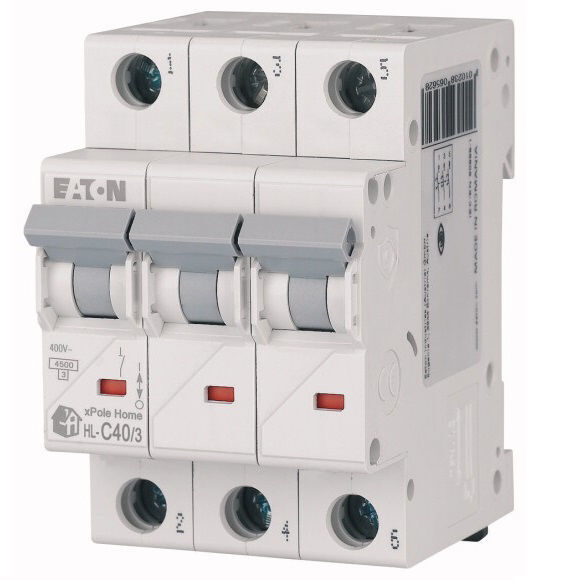

Siguranta automata Eaton 194795 3P 40A 4.5kA HL-C40/3

Siguranța automată Eaton HL-C40/3 194795 este un întrerupător automat tripolar 3P, de 40A, cu curbă de declanșare C și capacitate de rupere de 4,5kA. Modelul face parte din gama xPole Home HL și este utilizat pentru protecția circuitelor la suprasarcină și scurtcircuit, atunci când instalația este proiectată pentru această combinație de caracteristici electrice.

Siguranță automată Eaton 3P 40A cu curbă C

Eaton HL-C40/3 combină configurația cu trei poli cu un curent nominal de 40A și caracteristica de declanșare C. Pentru alegerea corectă, aceste caracteristici trebuie analizate împreună, deoarece întrerupătoarele automate cu același amperaj pot avea un alt număr de poli, altă curbă sau altă capacitate de rupere.

Configurația 3P este unul dintre principalii diferențiatori ai modelului 194795. Aparatul are trei poli în total și trei poli protejați, iar această configurație trebuie să corespundă schemei electrice și cerințelor circuitului.

Ce rol are curba de declanșare C?

Modelul HL-C40/3 utilizează o curbă de declanșare C. Caracteristica de declanșare descrie comportamentul întrerupătorului automat la supracurenți și reprezintă un criteriu distinct de curentul nominal de 40A.

De aceea, valoarea de 40A nu trebuie utilizată ca singur criteriu de selecție. Atunci când compari două siguranțe automate, verifică și curba de declanșare, numărul de poli și capacitatea de rupere prevăzute pentru circuit.

Capacitate de rupere de 4,5kA

Eaton HL-C40/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Valoarea este specificată atât la 230V, cât și la 400V și trebuie să fie adecvată nivelului de curent de scurtcircuit posibil în punctul de instalare.

Capacitatea de rupere și curentul nominal exprimă caracteristici diferite. Cei 40A reprezintă curentul nominal al aparatului, în timp ce valoarea de 4,5kA descrie capacitatea acestuia în condițiile de scurtcircuit definite de standard.

Ce definește modelul Eaton HL-C40/3?

Varianta 194795 poate fi identificată precis prin model, configurația polilor, amperaj, curbă și capacitatea de rupere. Principalele caracteristici tehnice relevante pentru alegerea acestui întrerupător automat sunt:

• producător: Eaton;
• gamă: xPole Home HL;
• model: HL-C40/3;
• cod producător: 194795;
• număr de poli: 3P;
• poli protejați: 3;
• curent nominal: 40A;
• curbă de declanșare: C;
• capacitate de rupere: 4,5kA;
• tensiune nominală: 230V;
• tensiune de izolație Ui: 440V;
• tensiune de impuls Uimp: 4kV;
• frecvență: 50–60Hz;
• grad de protecție: IP20.

Configurația 3P și integrarea în tabloul electric

HL-C40/3 este un întrerupător automat tripolar și ocupă trei spații modulare. Lățimea corespunzătoare celor trei module permite identificarea rapidă a spațiului necesar în tabloul electric înainte de montaj.

Adâncimea de instalare este de 44 mm, iar produsul este indicat pentru instalare încastrată. Conductoarele conectabile pot avea secțiuni de la 1 la 25 mm², atât pentru conductoare rigide, cât și pentru variante multifilare, în limitele specificate pentru aparat.

Ce verifici înainte de alegerea Eaton HL-C40/3?

Pentru o selecție corectă, verifică dacă instalația necesită exact combinația 3P + 40A + curbă C + 4,5kA. Această verificare este importantă atât pentru un circuit nou, cât și atunci când produsul este cumpărat pentru înlocuirea unui întrerupător automat existent.

• confirmă necesitatea unei configurații tripolare 3P;
• verifică dacă circuitul este dimensionat pentru 40A;
• confirmă caracteristica de declanșare C;
• verifică dacă 4,5kA este capacitatea de rupere necesară;
• confirmă tensiunea și condițiile instalației;
• pentru înlocuire, compară modelul și codul aparatului existent.

Un întrerupător automat nu trebuie selectat exclusiv după amperaj. Dimensionarea conductorilor, schema circuitului și condițiile instalației trebuie corelate cu caracteristicile aparatului de protecție.

Diferența dintre 3P și alte variante Eaton HL

Modelul HL-C40/3 are trei poli protejați. În aceeași familie există și configurații diferite, iar acestea nu trebuie considerate automat echivalente doar pentru că folosesc același curent nominal și aceeași curbă de declanșare.

De exemplu, configurația 3P trebuie diferențiată de o variantă 3P+N, care include și un pol pentru neutru. Pentru alegerea corectă trebuie urmărită configurația indicată de proiectul electric, nu doar valoarea de 40A.

Identificare exactă prin HL-C40/3 și codul 194795

Referința Eaton 194795 identifică exact modelul HL-C40/3. Codul este util la comandă, în liste de materiale și mai ales atunci când trebuie înlocuit un aparat existent cu aceeași variantă.

Pentru acest produs, identificarea completă este Eaton HL-C40/3, 3P, 40A, curbă C și 4,5kA. Verificarea modelului și a codului reduce riscul de confuzie cu alte întrerupătoare automate din familia xPole Home HL.

Întrebări frecvente despre Eaton HL-C40/3 194795

Câți poli are Eaton HL-C40/3?

Eaton HL-C40/3 este un întrerupător automat tripolar 3P, cu trei poli în total și trei poli protejați. Configurația trebuie să corespundă schemei electrice a circuitului pentru care este ales produsul.

Ce curent nominal are modelul 194795?

Modelul Eaton HL-C40/3 are un curent nominal de 40A. Valoarea trebuie corelată cu dimensionarea circuitului și cu celelalte caracteristici ale protecției, inclusiv curba C și capacitatea de rupere.

Ce curbă de declanșare are HL-C40/3?

Modelul utilizează curba de declanșare C. Această caracteristică este distinctă de amperaj și trebuie verificată atunci când întrerupătorul automat este ales pentru o instalație nouă sau pentru înlocuire.

Care este capacitatea de rupere?

Eaton HL-C40/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Valoarea trebuie să fie compatibilă cu nivelul de scurtcircuit posibil în punctul de instalare.

Cum identific exact modelul Eaton?

Verifică modelul HL-C40/3, codul Eaton 194795 și caracteristicile 3P, 40A, curbă C și 4,5kA. Aceste informații diferențiază produsul de celelalte variante Eaton cu parametri apropiați.
