Siguranta automata Eaton 194796 3P 50A 4.5kA HL-C50/3

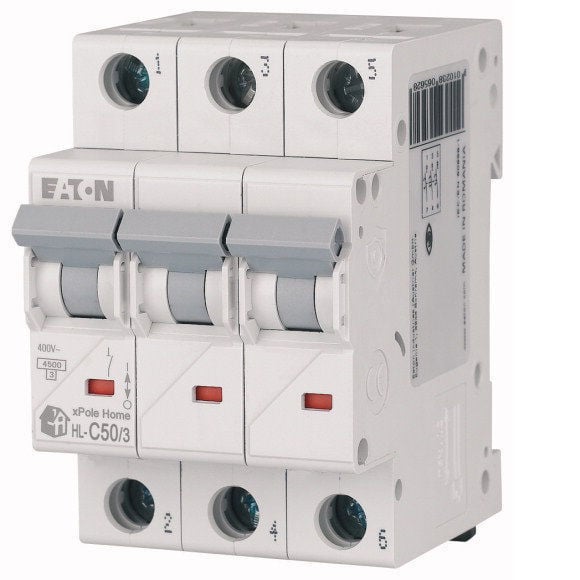

Siguranța automată Eaton HL-C50/3 194796 este un întrerupător automat tripolar 3P, de 50A, cu curbă de declanșare C și capacitate de rupere de 4,5kA. Modelul face parte din gama xPole Home HL și este utilizat pentru protecția circuitelor la suprasarcină și scurtcircuit, atunci când instalația este proiectată pentru această combinație de caracteristici electrice.

Siguranță automată Eaton 3P 50A cu curbă C

Eaton HL-C50/3 combină configurația cu trei poli cu un curent nominal de 50A și caracteristica de declanșare C. Pentru alegerea corectă, aceste caracteristici trebuie verificate împreună, deoarece întrerupătoarele automate cu același amperaj pot avea alt număr de poli, altă curbă de declanșare sau altă capacitate de rupere.

Configurația 3P este unul dintre principalii diferențiatori ai modelului 194796. Aparatul trebuie selectat atunci când schema și dimensionarea instalației prevăd o protecție tripolară cu acești parametri, fără a confunda varianta cu modelele 2P sau 3P+N din aceeași familie.

Ce înseamnă curba de declanșare C?

Modelul HL-C50/3 utilizează curba de declanșare C. Caracteristica de declanșare descrie modul în care întrerupătorul automat reacționează la supracurenți și reprezintă un criteriu tehnic distinct de valoarea curentului nominal.

Din acest motiv, o siguranță automată de 50A nu trebuie aleasă exclusiv după amperaj. Curba C, configurația 3P și capacitatea de rupere trebuie verificate împreună pentru a identifica varianta corespunzătoare cerințelor circuitului.

Capacitate de rupere de 4,5kA

Eaton HL-C50/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Acest parametru trebuie corelat cu nivelul de curent de scurtcircuit posibil în punctul de instalare și cu cerințele proiectului electric.

Capacitatea de rupere nu trebuie confundată cu valoarea nominală de 50A. Curentul nominal și capacitatea de rupere descriu caracteristici diferite ale întrerupătorului automat și trebuie analizate separat la selectarea protecției.

Ce caracteristici identifică modelul Eaton HL-C50/3?

Varianta 194796 este identificată precis prin model, numărul de poli, amperaj, curba de declanșare și capacitatea de rupere. Principalele caracteristici care diferențiază acest produs sunt:

• producător: Eaton;
• gamă: xPole Home HL;
• model: HL-C50/3;
• cod producător: 194796;
• număr de poli: 3P;
• curent nominal: 50A;
• curbă de declanșare: C;
• capacitate de rupere: 4,5kA;
• tensiune de alimentare 220–240V;
• grad de protecție IP20;
• carcasă din material termoplastic;
• temperatură de operare -25°C până la +70°C.

Protecție la suprasarcină și scurtcircuit

Întrerupătorul automat este utilizat pentru protecția circuitului împotriva suprasarcinilor și scurtcircuitelor. Pentru ca aparatul să fie selectat corect, valoarea de 50A trebuie corelată cu dimensionarea conductorilor, caracteristicile sarcinii și condițiile instalației.

Un curent nominal mai mare nu înseamnă automat o protecție mai potrivită. Aparatul trebuie ales astfel încât caracteristicile sale să corespundă circuitului protejat și cerințelor stabilite prin proiectarea instalației electrice.

De ce contează configurația 3P?

HL-C50/3 este varianta tripolară din această zonă a gamei Eaton xPole Home HL. Configurația cu trei poli trebuie verificată înainte de comandă, mai ales dacă produsul este cumpărat pentru înlocuirea unui întrerupător automat existent.

În aceeași familie există inclusiv variante 3P+N de 50A, astfel încât numărul și configurația polilor nu trebuie deduse doar din amperaj. Pentru o identificare corectă trebuie urmărite modelul complet și codul producătorului.

Ce verifici înainte de alegerea Eaton HL-C50/3?

Înainte de cumpărare, verifică dacă instalația necesită exact combinația 3P + 50A + curbă C + 4,5kA. Aceste caracteristici sunt relevante atât pentru alegerea unui aparat nou, cât și pentru înlocuirea unei protecții existente.

• confirmă necesitatea unei configurații tripolare 3P;
• verifică dacă circuitul este dimensionat pentru protecție de 50A;
• confirmă caracteristica de declanșare C;
• verifică dacă o capacitate de rupere de 4,5kA este adecvată;
• confirmă condițiile și tensiunea instalației;
• pentru înlocuire, verifică modelul HL-C50/3 și codul 194796.

Identificare exactă prin HL-C50/3 și codul 194796

Codul Eaton 194796 identifică exact această variantă de 50A. Referința este utilă la comandă, în liste de materiale și atunci când produsul trebuie să înlocuiască un întrerupător automat cu aceleași caracteristici.

Pentru acest model, identificarea completă este Eaton HL-C50/3, 3P, 50A, curbă C și capacitate de rupere de 4,5kA. Verificarea întregului set de parametri reduce riscul de confuzie cu alte întrerupătoare automate Eaton apropiate ca aspect sau amperaj.

Întrebări frecvente despre Eaton HL-C50/3 194796

Câți poli are Eaton HL-C50/3?

Eaton HL-C50/3 este un întrerupător automat tripolar 3P. Configurația trebuie să corespundă schemei circuitului și trebuie verificată separat de amperaj sau de capacitatea de rupere.

Ce curent nominal are modelul 194796?

Modelul Eaton HL-C50/3 are un curent nominal de 50A. Valoarea trebuie corelată cu dimensionarea circuitului și nu trebuie utilizată ca singur criteriu pentru alegerea întrerupătorului automat.

Ce curbă de declanșare are HL-C50/3?

Modelul utilizează curba de declanșare C. Această caracteristică trebuie verificată la selectarea protecției, deoarece alte întrerupătoare automate de 50A pot avea caracteristici de declanșare diferite.

Care este capacitatea de rupere?

Eaton HL-C50/3 are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Valoarea trebuie să fie adecvată nivelului de scurtcircuit posibil în punctul de instalare.

Cum identific exact această variantă Eaton?

Verifică modelul HL-C50/3, codul Eaton 194796 și caracteristicile 3P, 50A, curbă C și 4,5kA. Această combinație diferențiază produsul de celelalte variante Eaton cu parametri apropiați.
