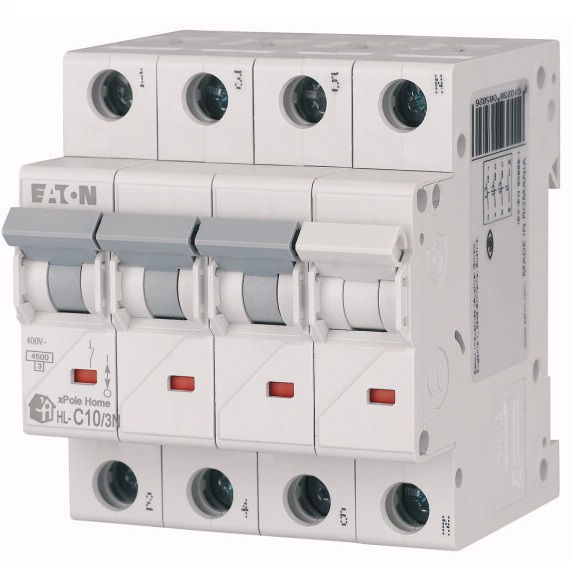

Siguranta automata Eaton 194809 3P+N 10A 4.5kA HL-C10/3N

Ce este siguranța automată Eaton HL-C10/3N?

Siguranța automată Eaton HL-C10/3N este un aparat modular de protecție cu un curent nominal de 10 A, configurație 3P+N, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194809.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Pagina îl prezintă pentru aplicații rezidențiale, comerciale și industriale, însă selecția finală trebuie realizată în raport cu schema instalației și parametrii circuitului.

Ce înseamnă configurația 3P+N?

Configurația 3P+N indică un aparat destinat unui circuit cu trei conductoare de fază și conductor neutru. Această caracteristică trebuie verificată în raport cu sistemul de alimentare și cu modul în care trebuie întrerupte conductoarele circuitului.

Modelul nu trebuie confundat cu variantele 3P, 2P sau 1P+N. Chiar dacă două siguranțe au același curent nominal, configurația polilor influențează schema de conectare, spațiul ocupat în tablou și tipul circuitului pentru care pot fi utilizate.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C10/3N. Ea trebuie evaluată împreună cu tipul consumatorilor și cu eventualii curenți de pornire ai echipamentelor conectate.

Alegerea curbei nu se face numai după valoarea de 10 A. Pentru coordonarea protecției trebuie luate în calcul secțiunea conductoarelor, lungimea circuitului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie instalată siguranța.

Valoarea de 4,5 kA nu reprezintă curentul nominal al circuitului și nu indică o funcție diferențială. De asemenea, tabelul tehnic nu confirmă o protecție dedicată la supratensiune. Pentru aceste funcții trebuie utilizate aparate specifice, dacă sunt prevăzute în proiect.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Pagina produsului menționează utilizarea rezidențială, comercială și industrială. Prin urmare, tipul de utilizare comunicat pentru acest model include toate cele trei domenii.

Această clasificare nu înseamnă că siguranța este compatibilă automat cu orice instalație. Curentul de 10 A, configurația 3P+N, curba C, tensiunea și capacitatea de rupere trebuie verificate în raport cu proiectul electric concret.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194809.
• Modelul HL-C10/3N diferențiază varianta 3P+N de alte siguranțe din familia HL.
• Curentul nominal de 10 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 3P+N trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este de 220–240 V.
• Gradul de protecție declarat este IP20.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este montată siguranța. Produsul are o carcasă albă din termoplastic și este destinat integrării într-un tablou electric corespunzător.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul final de protecție depinde de tabloul, carcasa și modul de instalare ale întregului ansamblu.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 10 A, configurația 3P+N, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică și numărul de module ocupate, secțiunile conductoarelor acceptate, cuplul de strângere și coordonarea cu celelalte protecții.

Aceste informații suplimentare nu sunt afișate în tabelul tehnic accesibil al paginii. Fișa tehnică este listată în secțiunea de documentație și trebuie consultată înainte de instalare.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Pagina nu indică un curent diferențial nominal, o sensibilitate în mA sau un buton de test asociat unei funcții diferențiale.

Configurația 3P+N nu înseamnă automat că aparatul oferă protecție diferențială. Dacă instalația necesită protecție la curenți reziduali, trebuie verificat un aparat dedicat sau o soluție combinată corespunzătoare.

Ce afirmații nu sunt utilizate ca specificații?

Descrierea comercială include formulări despre performanță superioară, compatibilitate extinsă, instalare fără efort și protecție la supratensiune. Aceste afirmații nu sunt confirmate în tabelul tehnic și nu sunt folosite ca atribute ale produsului.

Selecția unei siguranțe automate trebuie bazată pe parametrii circuitului și pe documentația oficială, nu pe afirmații comerciale generale.

Întrebări frecvente

Care este tipul de utilizare?

Pagina menționează utilizarea rezidențială, comercială și industrială.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 10 A.

Câți poli are?

Produsul are configurație 3P+N.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu este prezentată ca aparat diferențial. Pagina o clasifică drept siguranță automată.
