Siguranta automata Eaton 194811 3P+N 16A 4.5kA HL-C16/3N

Ce este siguranța automată Eaton HL-C16/3N?

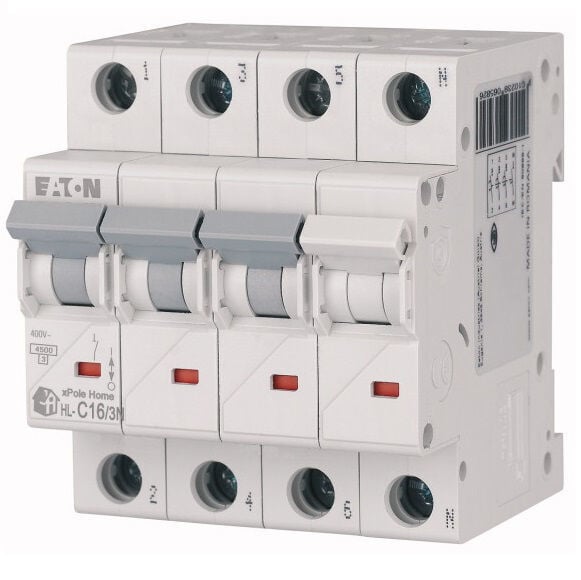

Siguranța automată Eaton HL-C16/3N este un aparat modular de protecție cu un curent nominal de 16 A, configurație 3P+N, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194811.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare este rezidențial și industrial, acestea fiind domeniile menționate în prezentarea produsului.

Ce înseamnă configurația 3P+N?

Configurația 3P+N indică un aparat destinat unui circuit cu trei conductoare de fază și conductor neutru. Această configurație trebuie corelată cu sistemul de alimentare și cu schema electrică a instalației.

Modelul nu trebuie confundat cu variantele 3P, 2P sau 1P+N. Chiar dacă două siguranțe au același curent nominal, configurația polilor influențează modul de conectare, circuitul protejat și spațiul ocupat în tabloul electric.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C16/3N. Aceasta trebuie evaluată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 16 A. Pentru coordonarea protecției trebuie analizate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie montată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal și nu confirmă protecție diferențială sau protecție dedicată la supratensiune. Pentru aceste funcții trebuie selectate dispozitive specifice, dacă sunt prevăzute în proiect.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și industrial. Pagina produsului menționează protejarea sistemelor electrice industriale și a instalațiilor din locuințe.

Utilizarea comercială nu este indicată explicit pentru acest model. Această clasificare nu trebuie adăugată numai pe baza faptului că produsul este aparatură modulară sau că poate fi integrat într-un tablou electric.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194811.
• Modelul HL-C16/3N diferențiază varianta 3P+N de celelalte aparate din familia HL.
• Curentul nominal de 16 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 3P+N trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.
• Temperatura de operare este cuprinsă între -25 și +70 °C.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Produsul are o carcasă albă din termoplastic și este destinat integrării într-un tablou electric adecvat.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul final de protecție depinde de carcasa tabloului, modul de montaj și condițiile existente în spațiul de instalare.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Tabelul tehnic nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau buton de test.

Configurația 3P+N nu înseamnă automat că aparatul oferă protecție diferențială. Dacă instalația necesită protecție la curenți reziduali, trebuie selectat un dispozitiv diferențial sau un aparat combinat corespunzător.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 16 A, configurația 3P+N, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit și coordonarea cu celelalte protecții.

Pagina nu precizează numărul de module ocupate, secțiunile conductoarelor acceptate, cuplul de strângere sau metoda exactă de montaj. Aceste informații trebuie confirmate în fișa tehnică înainte de instalare.

Cum se compară cu alte siguranțe automate de 16 A?

Comparația trebuie făcută după configurația polilor, curba de declanșare, capacitatea de rupere, tensiunea și condițiile de operare. Pentru modelul HL-C16/3N sunt confirmate configurația 3P+N, curba C, capacitatea de 4,5 kA și tensiunea de 220–240 V.

O variantă 3P fără conductor neutru nu este echivalentă cu acest produs, chiar dacă are același curent nominal. Modelul HL-C16/3N și codul 194811 trebuie verificate pentru identificarea corectă.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și industrial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 16 A.

Câți poli are?

Produsul are configurație 3P+N.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este intervalul temperaturii de operare?

Temperatura de operare confirmată este cuprinsă între -25 și +70 °C.

Este o siguranță diferențială?

Nu. Produsul este prezentat drept siguranță automată, fără funcție diferențială confirmată.
