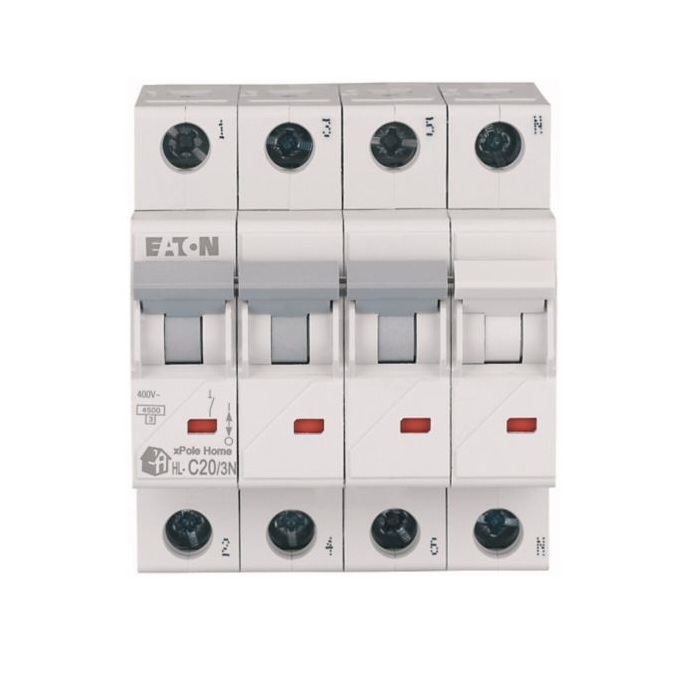

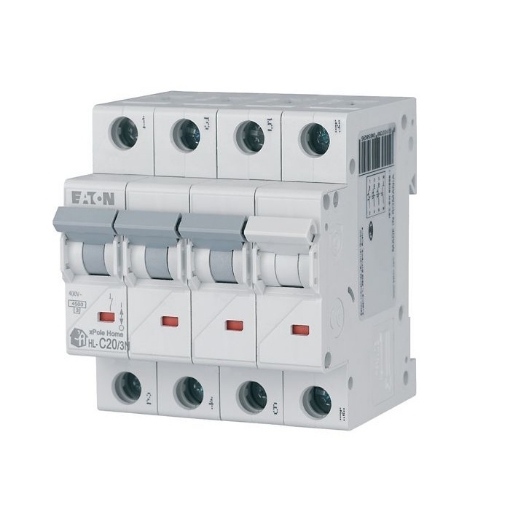

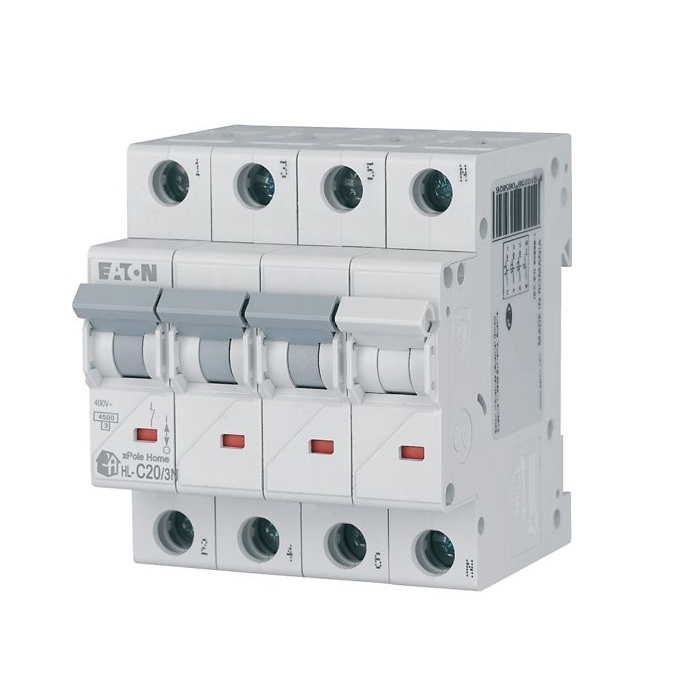

Siguranta automata Eaton 194812 3P+N 20A 4.5kA HL-C20/3N

Ce este siguranța automată Eaton HL-C20/3N?

Siguranța automată Eaton HL-C20/3N este un aparat modular de protecție cu un curent nominal de 20 A, configurație 3P+N, curbă de declanșare C și capacitate de rupere de 4,5 kA. Produsul funcționează la o tensiune de alimentare de 220–240 V și este identificat prin codul producătorului 194812.

Rolul confirmat al aparatului este protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Tipul de utilizare este rezidențial și comercial, acestea fiind domeniile menționate în descrierea produsului.

Ce înseamnă configurația 3P+N?

Configurația 3P+N indică un aparat destinat unui circuit cu trei conductoare de fază și conductor neutru. Această configurație trebuie corelată cu sistemul de alimentare și cu schema electrică a instalației.

Modelul nu trebuie confundat cu variantele 3P, 2P sau 1P+N. Chiar dacă două siguranțe au același curent nominal, configurația polilor influențează modul de conectare, tipul circuitului și spațiul necesar în tabloul electric.

Ce rol are curba de declanșare C?

Curba C este caracteristica de declanșare confirmată pentru modelul HL-C20/3N. Aceasta trebuie evaluată împreună cu tipul consumatorilor și cu eventualii curenți de pornire care pot apărea în circuit.

Alegerea curbei nu se face numai după valoarea de 20 A. Pentru coordonarea protecției trebuie analizate secțiunea conductoarelor, lungimea traseului, condițiile de montaj și aparatele instalate în amonte sau în aval.

Ce indică o capacitate de rupere de 4,5 kA?

Capacitatea de rupere confirmată este de 4,5 kA. Această valoare trebuie comparată cu nivelul curentului de scurtcircuit estimat în punctul în care urmează să fie montată siguranța automată.

Valoarea de 4,5 kA nu reprezintă curentul nominal și nu confirmă o funcție diferențială sau o protecție dedicată la supratensiune. Dacă instalația necesită aceste funcții, trebuie selectate dispozitive specifice.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și comercial. Descrierea paginii menționează instalarea în clădiri rezidențiale și comerciale.

Utilizarea industrială nu este indicată explicit pentru acest model. Configurația 3P+N și apartenența la marca Eaton nu sunt suficiente pentru atribuirea automată a unei clasificări industriale.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 194812.
• Modelul HL-C20/3N diferențiază varianta 3P+N de celelalte aparate din familia HL.
• Curentul nominal de 20 A trebuie corelat cu sarcina și conductoarele circuitului.
• Configurația 3P+N trebuie verificată în raport cu schema instalației.
• Curba C și capacitatea de rupere de 4,5 kA sunt criterii importante pentru selecție.
• Tensiunea de alimentare confirmată este cuprinsă între 220 și 240 V.
• Gradul de protecție declarat este IP20.
• Carcasa este albă și realizată din termoplastic.

Ce indică gradul de protecție IP20?

Gradul IP20 trebuie corelat cu mediul și carcasa în care este instalată siguranța. Aparatul este destinat integrării într-un tablou electric care asigură protecția necesară pentru condițiile concrete de montaj.

IP20 nu confirmă utilizarea directă în exterior sau în spații expuse la apă. Nivelul final de protecție depinde de carcasa tabloului și de modul de instalare al întregului ansamblu.

Este o siguranță diferențială?

Produsul este clasificat drept siguranță automată. Tabelul tehnic nu indică sensibilitate diferențială exprimată în mA, tip de curent rezidual sau buton de test.

Configurația 3P+N nu înseamnă automat că aparatul oferă protecție diferențială. Dacă instalația necesită protecție la curenți reziduali, trebuie selectat un dispozitiv diferențial sau un aparat combinat corespunzător.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 20 A, configurația 3P+N, curba C, tensiunea de 220–240 V și capacitatea de rupere de 4,5 kA în raport cu proiectul electric. Verifică nivelul de scurtcircuit și coordonarea cu celelalte protecții.

Pagina nu precizează numărul de module ocupate, dimensiunile, secțiunile conductoarelor acceptate, cuplul de strângere sau temperatura de operare. Aceste informații trebuie confirmate în fișa tehnică înainte de instalare.

Cum se compară cu alte siguranțe automate de 20 A?

Comparația trebuie făcută după configurația polilor, curba de declanșare, capacitatea de rupere, tensiunea nominală și spațiul disponibil în tablou. Pentru modelul HL-C20/3N sunt confirmate configurația 3P+N, curba C, capacitatea de 4,5 kA și tensiunea de 220–240 V.

O variantă 3P fără neutru nu este echivalentă cu acest produs, chiar dacă are același curent nominal. Modelul HL-C20/3N și codul 194812 trebuie verificate pentru identificarea corectă.

Ce afirmații nu sunt utilizate ca specificații?

Descrierea comercială conține formulări despre performanță excelentă, protecție superioară, montaj rapid, durabilitate garantată și adaptare în orice spațiu. Aceste afirmații nu sunt susținute de tabelul tehnic și nu sunt incluse ca atribute confirmate.

Selecția aparatului trebuie bazată pe curent, configurația polilor, curbă, capacitatea de rupere, tensiune și documentația instalației.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și comercial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 20 A.

Câți poli are?

Produsul are configurație 3P+N.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 4,5 kA.

Care este tensiunea de alimentare?

Tensiunea de alimentare confirmată este de 220–240 V.

Este o siguranță diferențială?

Nu. Produsul este prezentat drept siguranță automată, fără funcție diferențială confirmată.
