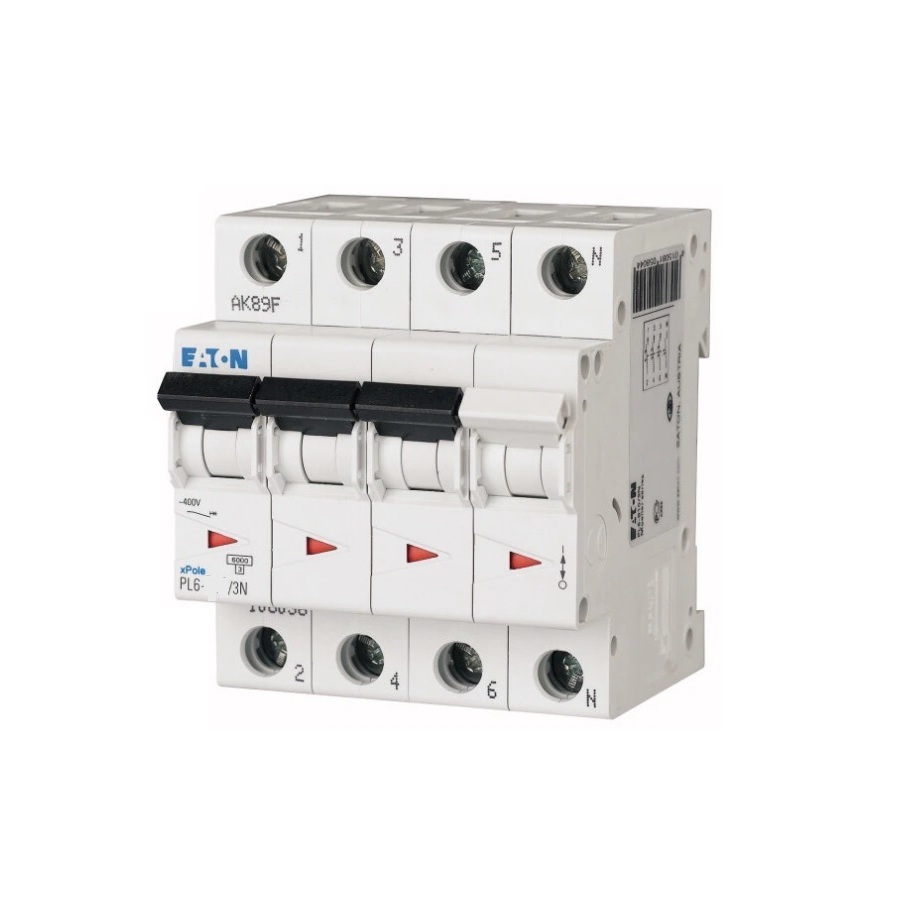

Siguranta automata Eaton 106911 3P+N 20A 6KA PL6-C20/3N

Siguranța automată Eaton PL6-C20/3N este un aparat modular de protecție cu 3 poli protejați și neutru comutat (3P+N), destinat protejării instalațiilor electrice trifazate împotriva suprasarcinilor și scurtcircuitelor. Cu un curent nominal de 20 A, o capacitate de rupere de 6 kA și caracteristică de declanșare C, acest model este recomandat pentru tablouri electrice rezidențiale, comerciale și aplicații industriale ușoare.

De ce este importantă o siguranță automată 3P+N?

În instalațiile electrice trifazate, protecția simultană a celor trei faze și comutarea conductorului de nul contribuie la funcționarea sigură a circuitelor și la izolarea completă a consumatorilor în cazul intervențiilor sau defectelor. O siguranță automată întrerupe rapid alimentarea la apariția suprasarcinilor sau scurtcircuitelor, limitând deteriorarea echipamentelor și reducând riscul producerii incidentelor electrice.

Modelul Eaton PL6-C20/3N utilizează caracteristica de declanșare C, recomandată pentru circuite cu curenți moderați de pornire, precum alimentarea motoarelor de putere redusă, instalațiilor tehnice și circuitelor generale de distribuție. Capacitatea de rupere de 6 kA respectă standardul IEC/EN 60898-1 și îl recomandă pentru instalațiile de joasă tensiune din clădiri rezidențiale și comerciale.

Seria Eaton xPole PL6 este proiectată pentru montaj pe șină DIN și permite integrarea cu accesorii dedicate, oferind flexibilitate în configurarea tablourilor electrice.

Unde poate fi utilizată siguranța automată Eaton PL6-C20/3N?

Acest model este recomandat pentru protecția circuitelor trifazate din:

• tablouri electrice de distribuție;
• instalații electrice rezidențiale;
• clădiri comerciale și administrative;
• spații tehnice și ateliere;
• circuite pentru consumatori trifazați;
• instalații industriale ușoare.

Montajul pe șină DIN conform IEC/EN 60715 facilitează integrarea rapidă în tablouri electrice noi sau existente și simplifică lucrările de întreținere.

Ce diferențiatori oferă seria Eaton PL6?

Siguranța automată Eaton PL6-C20/3N dispune de trei poli protejați și un conductor de nul comutat simultan, asigurând deconectarea completă a circuitului. Aparatul are clasa de limitare a curentului 3, este conform RoHS și permite montarea accesoriilor suplimentare din gama xPole.

Dimensiunile compacte de aproximativ 8,5 cm adâncime, 7,3 cm înălțime și 7,1 cm lățime permit integrarea în tablouri electrice modulare standard. Aparatul ocupă 4 module și are grad de protecție IP20, fiind destinat instalării în interiorul tablourilor electrice.

Avantaje în exploatare

• Protecție împotriva suprasarcinii și scurtcircuitului.
• Configurație 3P+N cu neutru comutat.
• Curent nominal de 20 A.
• Capacitate de rupere de 6 kA.
• Caracteristică de declanșare C.
• Clasă de limitare a curentului 3.
• Montaj pe șină DIN.
• Conformă cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al circuitului, nivelul curentului de scurtcircuit, secțiunea conductoarelor și compatibilitatea cu tabloul electric. De asemenea, trebuie respectate condițiile de montaj și instrucțiunile Eaton pentru funcționarea în parametrii nominali.

Întrebări frecvente

Ce înseamnă configurația 3P+N?

Întrerupătorul protejează cele trei faze și comută simultan conductorul de nul, asigurând deconectarea completă a circuitului.

Ce caracteristică de declanșare utilizează?

Modelul este prevăzut cu caracteristică de declanșare C, recomandată pentru circuite cu curenți moderați de pornire.

Care este capacitatea de rupere?

Capacitatea nominală de rupere este de 6 kA conform IEC/EN 60898-1.

Poate fi montată pe șină DIN?

Da. Siguranța automată este proiectată pentru montaj modular pe șină DIN și ocupă patru module în tabloul electric.

Informații suplimentare

Siguranța automată Eaton 3P+N 20A 6kA PL6-C20/3N face parte din gama profesională xPole pentru protecția instalațiilor electrice de joasă tensiune. Configurația cu trei poli și neutru comutat, caracteristica C, capacitatea de rupere de 6 kA și compatibilitatea cu accesoriile Eaton oferă o soluție fiabilă pentru tablouri electrice rezidențiale, comerciale și industriale ușoare.
