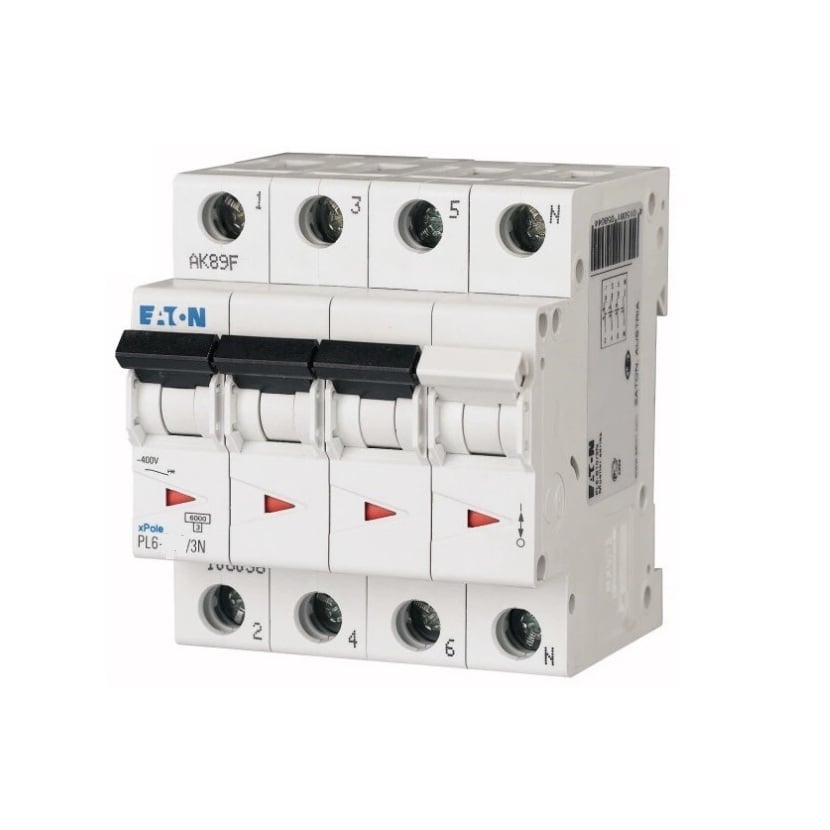

Siguranta automata Eaton 106912 3P+N 25A 6KA PL6-C25/3N

Siguranța automată Eaton PL6-C25/3N este un aparat modular de protecție cu 3 poli protejați și neutru comutat (3P+N), proiectat pentru protejarea instalațiilor electrice împotriva suprasarcinilor și scurtcircuitelor. Cu un curent nominal de 25 A, o capacitate de rupere de 6 kA și caracteristică de declanșare C, acest model este destinat instalațiilor rezidențiale, comerciale și aplicațiilor din tablourile electrice de distribuție.

De ce este importantă o siguranță automată 3P+N?

În instalațiile trifazate, protecția simultană a celor trei faze și comutarea conductorului de nul contribuie la exploatarea sigură a circuitelor electrice. O siguranță automată limitează efectele suprasarcinilor și întrerupe rapid alimentarea în cazul unui scurtcircuit, reducând riscul deteriorării echipamentelor și al instalației electrice.

Eaton PL6-C25/3N utilizează o caracteristică de declanșare C, recomandată pentru circuite cu curenți moderați de pornire, precum alimentarea motoarelor de putere redusă, echipamentelor electrice sau instalațiilor generale de distribuție. Capacitatea de rupere de 6 kA este conformă cu standardul IEC/EN 60898-1, fiind adecvată pentru majoritatea aplicațiilor din clădiri rezidențiale și comerciale.

Seria Eaton xPole PL6 este proiectată pentru montaj pe șină DIN și permite integrarea cu accesorii suplimentare din aceeași gamă, oferind flexibilitate în configurarea tablourilor electrice.

Unde poate fi utilizată siguranța automată Eaton PL6-C25/3N?

Acest model este recomandat pentru protecția circuitelor trifazate în numeroase aplicații electrice, precum:

• tablouri electrice de distribuție;
• instalații electrice rezidențiale;
• clădiri comerciale și birouri;
• spații tehnice și administrative;
• circuite pentru echipamente trifazate;
• instalații industriale ușoare.

Montajul modular pe șină DIN conform IEC/EN 60715 permite instalarea rapidă și înlocuirea facilă în tablourile electrice standard.

Ce diferențiatori oferă seria Eaton PL6?

Modelul PL6-C25/3N dispune de trei poli protejați și un conductor de nul comutat simultan, asigurând deconectarea completă a circuitului. Curentul nominal este de 25 A, iar clasa de limitare a curentului este 3, contribuind la reducerea energiei transmise în timpul unui scurtcircuit. Aparatul permite montarea accesoriilor suplimentare și respectă cerințele RoHS.

Dimensiunile compacte de aproximativ 8,5 cm adâncime, 7,3 cm înălțime și 7,1 cm lățime permit integrarea în tablouri electrice modulare, iar lățimea constructivă este de 4 module. Gradul de protecție IP20 recomandă instalarea în interiorul tablourilor electrice.

Avantaje în exploatare

• Protecție împotriva suprasarcinii și scurtcircuitului.
• Configurație 3P+N cu neutru comutat simultan.
• Curent nominal de 25 A.
• Capacitate de rupere de 6 kA.
• Caracteristică de declanșare C.
• Montaj pe șină DIN.
• Compatibilă cu accesorii din gama Eaton xPole.
• Conformă cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificat curentul nominal al circuitului, nivelul curentului de scurtcircuit al instalației, secțiunea conductoarelor și compatibilitatea cu tabloul electric. De asemenea, trebuie respectate condițiile de montaj și instrucțiunile producătorului pentru asigurarea funcționării corecte a echipamentului.

Întrebări frecvente

Ce înseamnă configurația 3P+N?

Întrerupătorul protejează cele trei faze și comută simultan conductorul de nul, fără ca acesta să fie protejat la supracurent.

Ce tip de caracteristică de declanșare are?

Modelul utilizează caracteristica C, recomandată pentru circuite cu curenți moderați de pornire.

Care este capacitatea de rupere?

Siguranța automată are o capacitate de rupere de 6 kA conform IEC/EN 60898-1.

Poate fi montată pe șină DIN?

Da. Aparatul este proiectat pentru montaj modular pe șină DIN și ocupă 4 module în tabloul electric.

Informații suplimentare

Siguranța automată Eaton 3P+N 25A 6kA PL6-C25/3N face parte din gama profesională xPole destinată protecției instalațiilor electrice de joasă tensiune. Configurația cu trei poli și neutru comutat, caracteristica C, capacitatea de rupere de 6 kA și compatibilitatea cu accesoriile Eaton o recomandă pentru tablouri electrice moderne din aplicații rezidențiale, comerciale și industriale ușoare.
