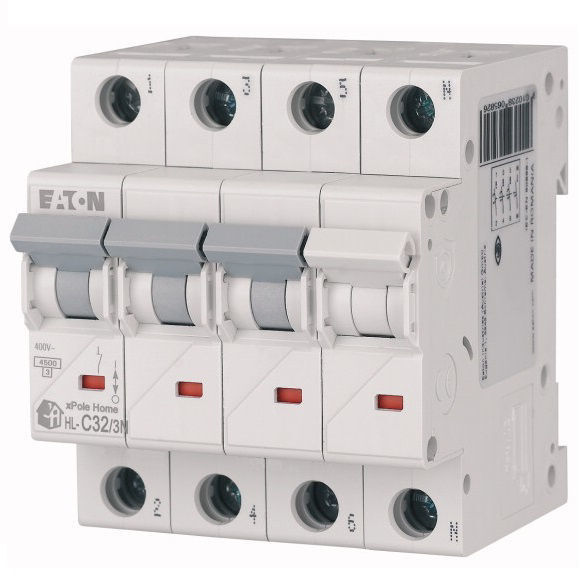

Siguranta automata Eaton 194814 3P+N 32A 4.5kA HL-C32/3N

Siguranța automată Eaton HL-C32/3N 194814 este un întrerupător automat 3P+N, de 32A, cu curbă de declanșare C și capacitate de rupere de 4,5kA. Modelul face parte din gama Eaton xPole Home HL și are trei poli protejați plus neutru comutat simultan, fiind relevant pentru circuitele în care proiectarea instalației necesită exact această configurație.

Siguranță automată Eaton 3P+N 32A cu curbă C

Eaton HL-C32/3N combină configurația 3P+N cu un curent nominal de 32A și caracteristica de declanșare C. Pentru selectarea corectă, acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 32A pot avea un număr diferit de poli, altă curbă de declanșare sau altă capacitate de rupere.

Configurația 3P+N este unul dintre principalii diferențiatori ai modelului 194814. Aparatul are trei poli protejați și patru poli în total, neutrul fiind comutat simultan. Această variantă nu trebuie confundată cu modelul 3P, chiar dacă amperajul și alte caracteristici pot fi similare.

Ce înseamnă curba de declanșare C?

Modelul HL-C32/3N utilizează o curbă de declanșare C. Caracteristica de declanșare definește răspunsul întrerupătorului automat la supracurenți și reprezintă un criteriu tehnic separat de curentul nominal al aparatului.

Din acest motiv, valoarea de 32A nu trebuie utilizată ca singur criteriu de selecție. Atunci când compari două întrerupătoare automate, verifică și configurația polilor, curba de declanșare și capacitatea de rupere prevăzute pentru circuit.

Capacitate de rupere de 4,5kA

Siguranța automată Eaton HL-C32/3N are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Această valoare trebuie corelată cu nivelul de curent de scurtcircuit posibil în punctul de instalare și cu cerințele proiectului electric.

Capacitatea de rupere de 4,5kA și curentul nominal de 32A exprimă caracteristici diferite ale aparatului. Ambele trebuie verificate înainte de alegere, împreună cu numărul de poli și caracteristica de declanșare.

Caracteristicile care identifică Eaton HL-C32/3N

Modelul 194814 poate fi identificat precis prin combinația dintre configurația 3P+N, amperaj, curbă și capacitate de rupere. Principalele caracteristici relevante pentru selectarea acestei variante sunt:

• producător: Eaton;
• gamă: xPole Home HL;
• model: HL-C32/3N;
• cod producător: 194814;
• configurație: 3P+N;
• 3 poli protejați, 4 poli în total;
• curent nominal: 32A;
• curbă de declanșare: C;
• capacitate de rupere: 4,5kA;
• grad de protecție IP20;
• carcasă din material termoplastic.

Care este diferența dintre 3P și 3P+N?

Varianta 3P+N are trei poli protejați și include și comutarea neutrului, în timp ce un model 3P este configurat diferit. Această diferență trebuie verificată înainte de comandă, deoarece cele două variante nu trebuie considerate echivalente doar pentru că au același curent nominal.

Pentru modelul HL-C32/3N, Eaton indică patru poli în total și trei poli protejați. Configurația aparatului trebuie să corespundă schemei instalației și cerințelor stabilite pentru circuit.

Ce trebuie verificat înainte de alegerea HL-C32/3N?

Înainte de cumpărare, verifică dacă instalația necesită exact combinația 3P+N + 32A + curbă C + 4,5kA. Acești parametri diferențiază produsul de alte siguranțe automate Eaton apropiate ca aspect și ajută la evitarea unei selecții bazate doar pe amperaj.

• confirmă necesitatea configurației 3P+N;
• verifică dacă circuitul este dimensionat pentru protecție de 32A;
• confirmă caracteristica de declanșare C;
• verifică dacă o capacitate de rupere de 4,5kA este adecvată;
• verifică cerințele instalației pentru comutarea neutrului;
• pentru înlocuire, compară modelul și codul aparatului existent.

Selectarea întrerupătorului automat trebuie corelată cu schema circuitului, dimensionarea conductorilor și condițiile instalației. Un alt aparat de 32A nu reprezintă automat un înlocuitor direct dacă diferă prin configurația polilor, curbă sau capacitatea de rupere.

Identificare exactă prin HL-C32/3N și codul 194814

Codul Eaton 194814 identifică exact varianta HL-C32/3N. Este util atunci când produsul este comandat după un proiect, o listă de materiale sau pentru înlocuirea unui întrerupător automat existent.

Identificarea după cod reduce riscul de confuzie cu varianta HL-C32/3 sau cu alte modele din familia xPole Home HL. Pentru acest produs, combinația relevantă este HL-C32/3N, 3P+N, 32A, curbă C și capacitate de rupere de 4,5kA.

Întrebări frecvente despre Eaton HL-C32/3N 194814

Ce configurație are Eaton HL-C32/3N?

Eaton HL-C32/3N are configurație 3P+N, cu trei poli protejați și patru poli în total. Neutrul este comutat simultan, iar această configurație trebuie verificată în raport cu schema instalației înainte de alegerea aparatului.

Ce curent nominal are modelul 194814?

Curentul nominal al modelului Eaton HL-C32/3N este de 32A. Valoarea trebuie corelată cu dimensionarea circuitului și verificată împreună cu configurația 3P+N, curba de declanșare și capacitatea de rupere.

Ce curbă de declanșare are HL-C32/3N?

Modelul utilizează curba de declanșare C. Aceasta este o caracteristică distinctă față de amperaj și trebuie confirmată atunci când întrerupătorul automat este ales pentru un circuit nou sau pentru înlocuirea unui aparat existent.

Care este capacitatea de rupere?

Eaton HL-C32/3N are o capacitate nominală de rupere de 4,5kA conform IEC/EN 60898-1. Valoarea trebuie verificată în raport cu condițiile electrice și nivelul de scurtcircuit posibil în punctul de instalare.

Cum identific exact această variantă Eaton?

Verifică modelul HL-C32/3N, codul Eaton 194814 și combinația 3P+N, 32A, curbă C și 4,5kA. Aceste elemente diferențiază produsul de variantele Eaton cu configurații sau caracteristici apropiate.
