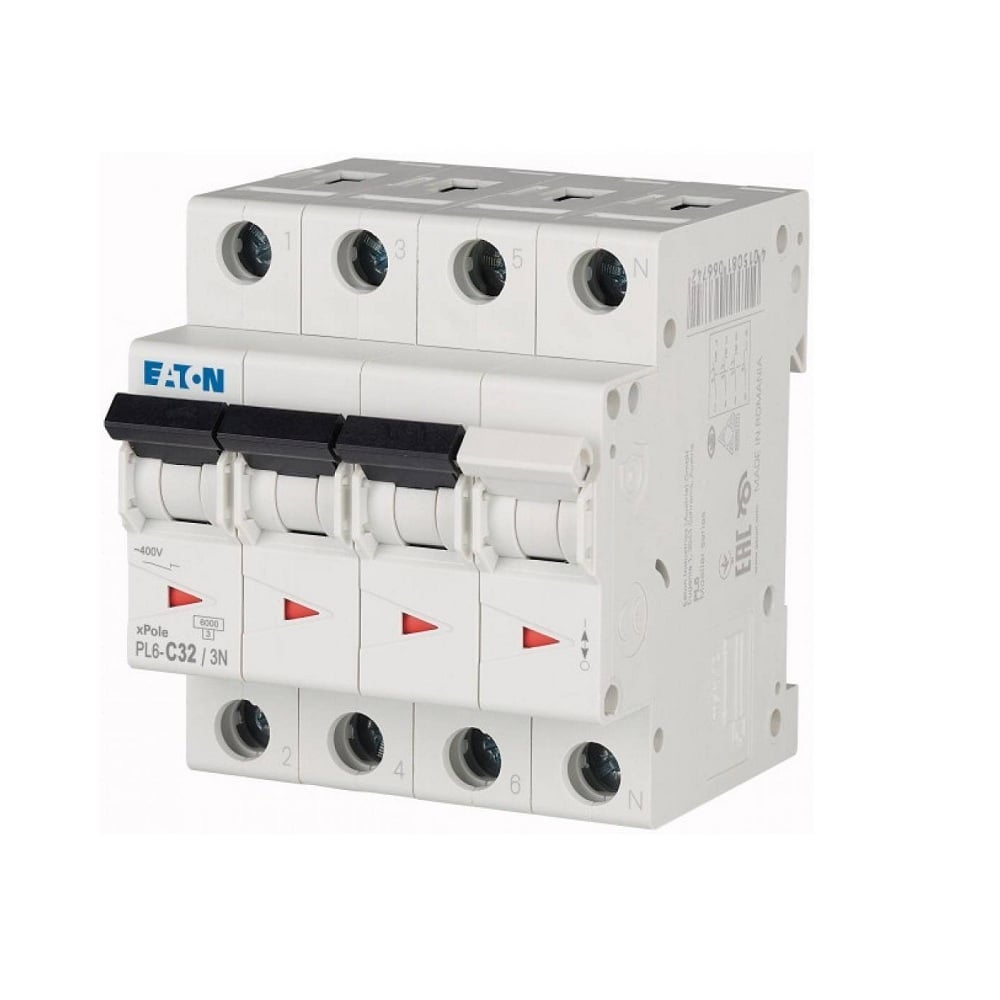

Siguranta automata Eaton 106913 3P+N 32A 6KA PL6-C32/3N

Siguranța automată Eaton PL6-C32/3N este proiectată pentru protecția circuitelor trifazate împotriva suprasarcinilor și scurtcircuitelor în instalații electrice rezidențiale și comerciale. Cu configurație 3P+N, curent nominal de 32A, capacitate de rupere de 6kA și caracteristică de declanșare C, aceasta asigură protecția eficientă a cablurilor și echipamentelor electrice în exploatarea zilnică.

Ce este siguranța automată Eaton PL6-C32/3N?

Siguranța automată Eaton face parte din gama xPole PL6 și este destinată protecției instalațiilor electrice de joasă tensiune. Dispozitivul utilizează un mecanism de declanșare termică pentru suprasarcină și unul electromagnetic pentru scurtcircuit, întrerupând rapid alimentarea atunci când apar curenți periculoși.

Configurația 3P+N permite comutarea simultană a celor trei faze și a conductorului neutru, oferind un nivel ridicat de siguranță în instalațiile trifazate. Curentul nominal de 32A și capacitatea de rupere de 6kA recomandă produsul pentru alimentarea și protecția circuitelor de distribuție, echipamentelor electrice și consumatorilor trifazați. Aparatul respectă standardul IEC/EN 60898-1 și beneficiază de grad de protecție IP20.

Unde poate fi utilizată?

Siguranța automată Eaton PL6-C32/3N este recomandată pentru tablouri electrice de distribuție din locuințe, spații comerciale, birouri și aplicații industriale ușoare unde este necesară protecția circuitelor trifazate. Curba de declanșare C este potrivită pentru circuite care alimentează motoare de putere redusă, echipamente tehnice și alte consumatoare cu curenți de pornire moderați.

Montajul pe șină DIN și compatibilitatea cu accesoriile din gama xPole permit integrarea rapidă în tablouri electrice noi sau existente.

Ce diferențiatori oferă gama Eaton PL6?

Seria PL6 este proiectată pentru instalații rezidențiale și comerciale și oferă clasa de limitare a curentului 3, comutarea simultană a conductorului neutru și posibilitatea montării accesoriilor dedicate din gama xPole. Terminalele permit conectarea conductoarelor rigide și multifilare cu secțiuni de până la 25 mm².

Construcția din tehnopolimer și domeniul de funcționare între -25°C și +75°C contribuie la fiabilitatea produsului în condiții variate de exploatare.

Avantaje în exploatare

• Protecție împotriva suprasarcinilor și scurtcircuitelor.
• Configurație 3P+N pentru circuite trifazate.
• Curent nominal de 32A.
• Capacitate de rupere de 6kA.
• Caracteristică de declanșare C.
• Montaj rapid pe șină DIN.
• Conformitate cu standardul IEC/EN 60898-1.

Ce trebuie verificat înainte de instalare?

Înainte de montaj trebuie verificată compatibilitatea dintre curentul nominal de 32A și circuitul protejat, caracteristica de declanșare C, nivelul curentului de scurtcircuit disponibil și spațiul din tabloul electric. Dimensiunile produsului sunt de aproximativ 8,5 cm lungime, 7,3 cm înălțime și 7,08 cm lățime, iar adâncimea constructivă este de 7,05 cm. De asemenea, trebuie respectate recomandările producătorului privind conectarea conductoarelor și coordonarea protecțiilor.

Întrebări frecvente

Ce înseamnă configurația 3P+N?

Dispozitivul protejează cele trei faze și comută simultan conductorul neutru, fiind destinat instalațiilor electrice trifazate.

Pentru ce aplicații este recomandată curba C?

Este recomandată pentru circuite cu curenți de pornire moderați, precum cele care alimentează motoare electrice, sisteme HVAC și alte echipamente tehnice.

Ce avantaj oferă capacitatea de rupere de 6kA?

Permite întreruperea în siguranță a curenților de scurtcircuit de până la 6kA, contribuind la protecția instalației electrice.

Respectă standardele internaționale?

Da. Siguranța automată este fabricată conform standardului IEC/EN 60898-1 pentru întreruptoare automate modulare.

Siguranța automată Eaton PL6-C32/3N oferă protecție eficientă pentru circuitele trifazate din instalațiile electrice moderne. Configurația 3P+N, curentul nominal de 32A, capacitatea de rupere de 6kA și conformitatea cu standardele IEC o recomandă pentru aplicații rezidențiale și comerciale unde sunt necesare siguranță și fiabilitate în exploatare.
