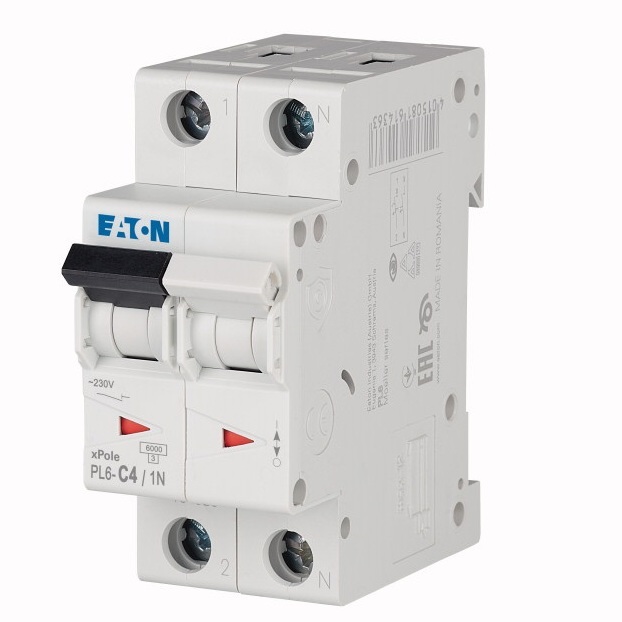

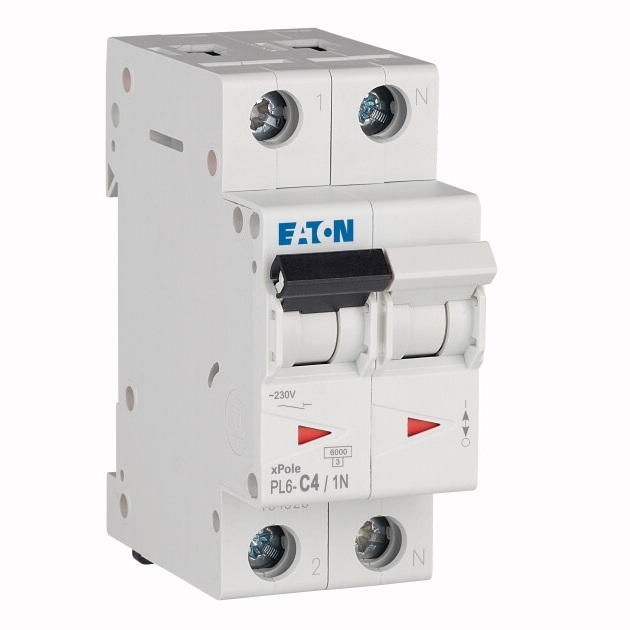

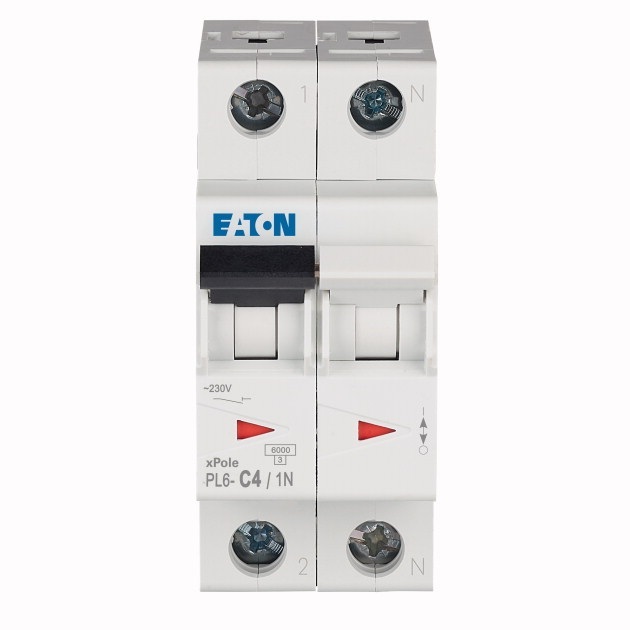

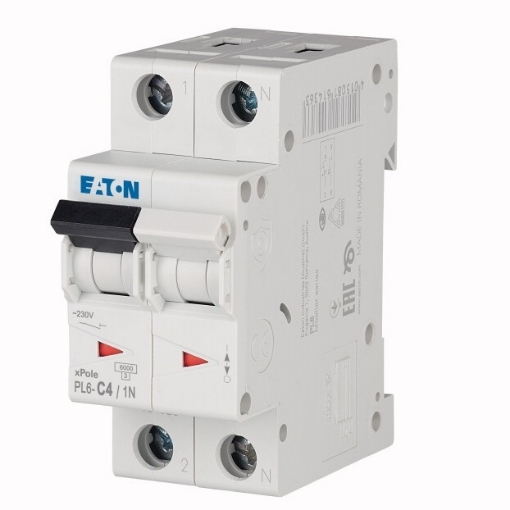

Siguranta automata Eaton 106030 4A 1P+N 6KA PL6-C4/1N

Ce este siguranța automată Eaton PL6-C4/1N?

Siguranța automată Eaton PL6-C4/1N este un aparat modular de protecție pentru circuite electrice, cu un curent nominal de 4 A, configurație 1P+N, curbă de declanșare C și capacitate de rupere de 6 kA. Modelul este identificat prin codul de producător 106030.

Produsul este destinat aplicațiilor rezidențiale și industriale. Rolul său confirmat este protejarea circuitului împotriva suprasarcinilor și scurtcircuitelor, în limitele parametrilor tehnici ai aparatului și ale instalației proiectate.

Ce înseamnă configurația 1P+N?

Configurația 1P+N indică prezența unui pol protejat și a unui pol pentru conductorul neutru. Această caracteristică trebuie corelată cu schema tabloului electric și cu tipul circuitului în care va fi montată siguranța.

Produsul nu trebuie confundat cu o siguranță diferențială. Pagina confirmă că este o siguranță automată, dar nu indică sensibilitate diferențială sau protecție la curenți reziduali. Dacă instalația necesită o astfel de funcție, trebuie selectat separat un aparat corespunzător.

Ce rol are curba de declanșare C?

Curba C reprezintă caracteristica de declanșare confirmată pentru acest model. Ea este un criteriu de selecție care trebuie evaluat împreună cu natura consumatorilor, curenții de pornire și cerințele de protecție ale circuitului.

Curba de declanșare nu trebuie aleasă numai după curentul nominal. Pentru coordonarea corectă a protecției sunt relevante și secțiunea conductoarelor, lungimea circuitului, curentul de scurtcircuit estimat și aparatele montate în amonte sau în aval.

Ce indică valoarea de 6 kA?

Capacitatea de rupere confirmată este de 6 kA. Această valoare reprezintă un criteriu important pentru verificarea comportării aparatului în cazul unui curent de scurtcircuit și trebuie comparată cu valorile calculate sau măsurate pentru instalația respectivă.

Valoarea de 6 kA nu indică protecție la supratensiune și nu înlocuiește un descărcător dedicat. Descrierea comercială a paginii folosește termenul supratensiune, însă specificațiile și rezumatul produsului confirmă protecția la suprasarcină și scurtcircuit.

Este destinată utilizării rezidențiale, comerciale sau industriale?

Tipul de utilizare confirmat este rezidențial și industrial. Aceste două domenii sunt menționate în rezumatul produsului, iar descrierea îl asociază și cu solicitările întâlnite în mediul industrial.

Utilizarea comercială este menționată doar într-un paragraf general al descrierii și nu apare în tabelul tehnic sau în rezumat. Din acest motiv, clasificarea comercială nu este inclusă ca atribut confirmat pentru produs.

Ce caracteristici ajută la identificarea exactă?

• Producătorul confirmat este Eaton, iar codul produsului este 106030.
• Modelul PL6-C4/1N permite diferențierea față de alte variante din gama PL6.
• Curentul nominal de 4 A trebuie corelat cu circuitul și conductorii utilizați.
• Configurația 1P+N trebuie verificată în raport cu schema electrică.
• Curba C și capacitatea de rupere de 6 kA sunt criterii esențiale de selecție.
• Gradul IP20 indică necesitatea integrării într-un mediu și o carcasă adecvate.

Ce condiții de mediu sunt confirmate?

Pagina indică un interval al temperaturii de operare între -25 și +70 °C. Carcasa este albă și realizată din tehnopolimer, iar gradul de protecție declarat este IP20.

Gradul IP20 nu confirmă utilizarea directă la exterior sau în spații expuse la apă. Protecția finală depinde și de tabloul, carcasa și condițiile de instalare în care este integrat aparatul.

Ce trebuie verificat înainte de montaj?

Confirmă curentul nominal de 4 A, curba C, configurația 1P+N și capacitatea de rupere de 6 kA în raport cu proiectul electric. Verifică și tensiunea nominală, secțiunile conductoarelor acceptate, cuplul de strângere și coordonarea cu celelalte aparate de protecție.

Aceste informații suplimentare nu apar în tabelul tehnic accesibil al paginii. Instalarea și verificarea circuitului trebuie realizate conform documentației producătorului și cerințelor aplicabile instalației.

Întrebări frecvente

Care este tipul de utilizare?

Tipul de utilizare confirmat este rezidențial și industrial.

Care este curentul nominal?

Curentul nominal al siguranței automate este de 4 A.

Câți poli are?

Produsul are configurație 1P+N.

Care este curba de declanșare?

Curba de declanșare confirmată este C.

Care este capacitatea de rupere?

Capacitatea de rupere confirmată este de 6 kA.

Este o siguranță diferențială?

Nu este prezentată ca siguranță diferențială. Pagina o clasifică drept siguranță automată.
