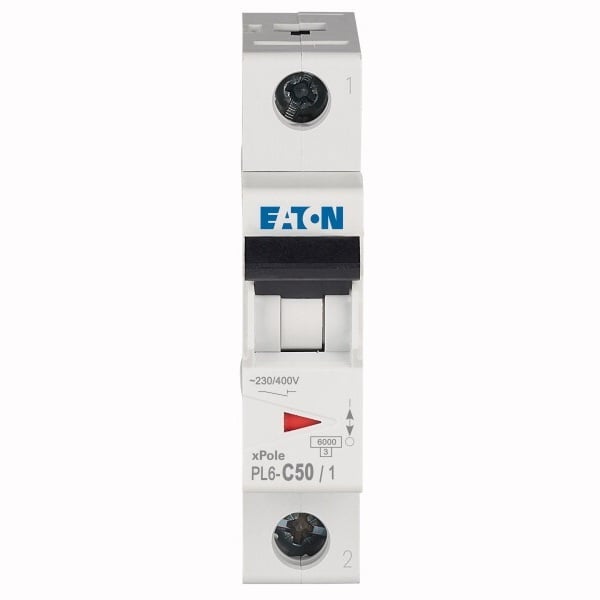

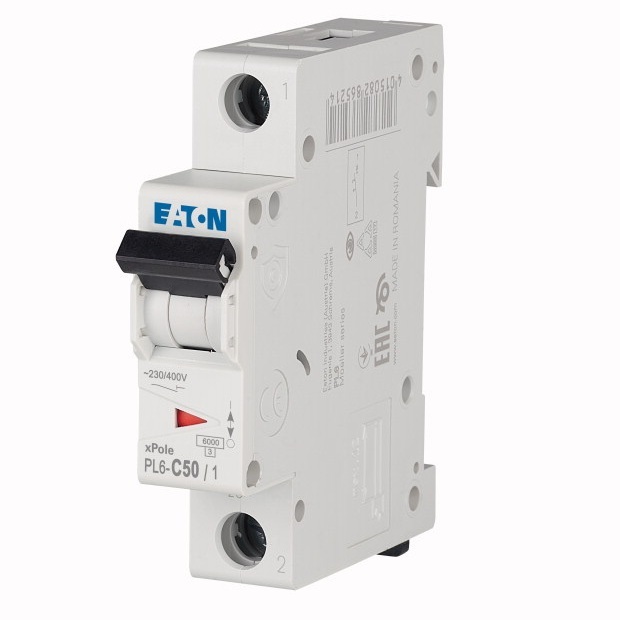

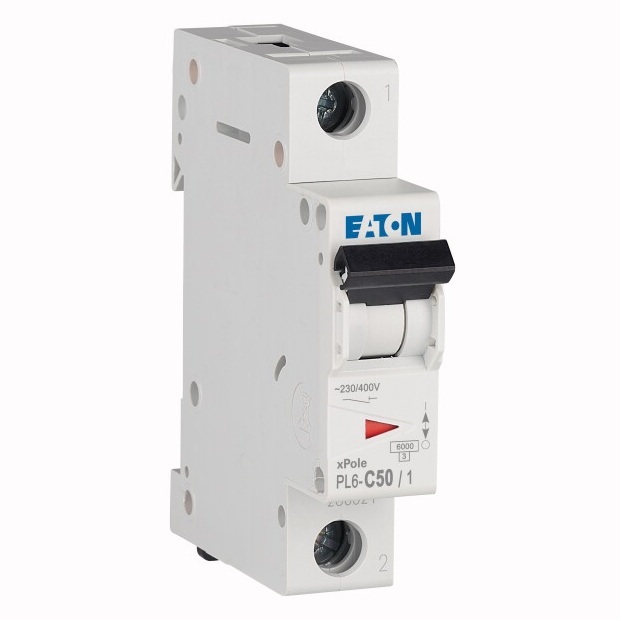

Siguranta automata Eaton 286538 50A 1P 6kA PL6-C50/1

Siguranta automata 50A Eaton PL6-C50/1, cod 286538, este un întreruptor automat modular monopolar din gama xPole PL6, cu caracteristică de declanșare C și capacitate nominală de rupere de 6 kA. Este destinată protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor, în tablouri pentru aplicații rezidențiale și comerciale.

Protecție de 50A cu un singur pol și curbă C

Modelul PL6-C50/1 are curent nominal de 50 A, un singur pol protejat și caracteristică de declanșare C. Aceste elemente trebuie corelate cu circuitul, conductorul și protecțiile din instalație; valoarea de 50 A nu se alege numai în funcție de puterea consumatorului.

Curba C stabilește comportamentul întreruptorului la supracurenți de scurtă durată și face parte din criteriile esențiale de selecție ale unei siguranțe automate. Prin urmare, o siguranta automata 50A cu curbă C nu trebuie înlocuită automat cu un model având altă caracteristică de declanșare doar pentru că are același curent nominal.

Capacitate de rupere de 6 kA

Capacitatea nominală de rupere conform IEC/EN 60898-1 este de 6 kA. Această valoare indică nivelul de curent de scurtcircuit pe care întreruptorul îl poate întrerupe în condițiile prevăzute de standard și trebuie verificată în raport cu curentul de scurtcircuit prezumat al instalației.

Pentru PL6-C50/1, Eaton indică o tensiune operațională nominală de până la 230 V AC, frecvență 50–60 Hz, tensiune de izolație de 440 V și tensiune nominală de ținere la impuls de 4 kV. Aceste date ajută la verificarea încadrării produsului în proiectul electric, fără a substitui dimensionarea instalației.

Format modular pentru tabloul electric

Întreruptorul are o lățime de 17,7 mm, echivalentă cu un modul, ceea ce permite integrarea într-un tablou modular compatibil. Adâncimea de încastrare indicată este de 70,5 mm, iar gradul de protecție al aparatului este IP20.

O siguranta automata 50A de un modul ocupă mai puțin spațiu decât variantele multipolare, dar numărul de poli trebuie ales în funcție de schema electrică. PL6-C50/1 are un singur pol total și un singur pol protejat; nu este o variantă 2P, 3P sau 3P+N.

Conectarea conductoarelor

Terminalele permit conectarea conductoarelor rigide sau multifilare cu secțiuni declarate între 1 și 25 mm². Secțiunea efectivă a conductorului nu se stabilește însă după capacitatea maximă a bornei, ci prin dimensionarea circuitului în funcție de curent, mod de instalare, temperatură, lungime și celelalte condiții relevante.

Pentru alegerea altor valori nominale sau configurații, gama de siguranțe automate permite compararea produselor după amperaj, număr de poli și capacitate de rupere. Modelele de siguranțe automate 50A trebuie comparate suplimentar după curbă și configurația polilor.

Ce trebuie verificat înainte de alegere

Modelul Eaton PL6-C50/1 trebuie ales prin raportare la parametrii circuitului, nu doar la valoarea de 50 A. Pentru identificare exactă, codul modelului este PL6-C50/1, MPN-ul este 286538, iar EAN-ul este 4015082865382.

• Curent nominal: 50 A.
• Număr de poli: 1P.
• Caracteristică de declanșare: C.
• Capacitate de rupere: 6 kA.
• Grad de protecție: IP20.
• Lățime: un modul, 17,7 mm.

Pentru alte produse ale aceluiași producător poate fi consultată gama Eaton. Parametrii nu trebuie transferați de la un model la altul, deoarece seriile și configurațiile pot avea caracteristici diferite.

Erori frecvente

Alegerea doar după amperaj. Două întreruptoare de 50 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere. Consecința este selectarea unui aparat nepotrivit schemei electrice. Pentru PL6-C50/1 trebuie confirmate simultan 50 A, 1P, curba C și 6 kA.

Confundarea capacității de rupere cu valoarea curentului nominal. Cei 50 A reprezintă curentul nominal al întreruptorului, în timp ce 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Cele două valori descriu parametri diferiți și trebuie evaluate separat.

Alegerea conductorului după dimensiunea maximă acceptată de bornă. Faptul că aparatul acceptă conductoare până la 25 mm² nu înseamnă că această secțiune este automat corectă pentru orice circuit de 50 A. Secțiunea conductorului trebuie rezultată din dimensionarea instalației.

Înlocuirea unei variante multipolare cu PL6-C50/1. Acest model este monopolar. Dacă schema necesită întreruperea sau protejarea mai multor poli, trebuie aleasă configurația corespunzătoare, nu presupusă compatibilitatea doar pe baza curentului nominal.

Întrebări frecvente

Ce înseamnă curba C la Eaton PL6-C50/1?

Curba C a Eaton PL6-C50/1 definește caracteristica de declanșare a întreruptorului la supracurent. Ea este un parametru distinct de curentul nominal de 50 A și trebuie verificată în raport cu tipul circuitului și condițiile de funcționare. Un întreruptor cu altă curbă nu este automat echivalent doar pentru că are tot 50 A.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA indică nivelul nominal de curent de scurtcircuit pe care PL6-C50/1 îl poate întrerupe în condițiile standardului aplicabil. Valoarea trebuie comparată cu nivelul de scurtcircuit prezumat al instalației. Nu reprezintă curentul normal de funcționare, care pentru acest model este 50 A.

Câți poli are siguranța automată Eaton 286538?

Siguranța automată Eaton 286538 are un singur pol, 1P. Atât numărul total de poli, cât și numărul de poli protejați sunt unu. Această configurație trebuie păstrată ca criteriu de selecție atunci când produsul este comparat cu variante Eaton de 2P, 3P sau cu neutru.

Ce secțiune de conductor acceptă PL6-C50/1?

Eaton PL6-C50/1 acceptă conductoare cu secțiuni declarate între 1 și 25 mm², atât pentru conductoare rigide, cât și multifilare. Această plajă descrie capacitatea bornelor; secțiunea necesară într-un circuit concret trebuie stabilită separat prin dimensionarea instalației și nu trebuie dedusă numai din curentul nominal de 50 A.
