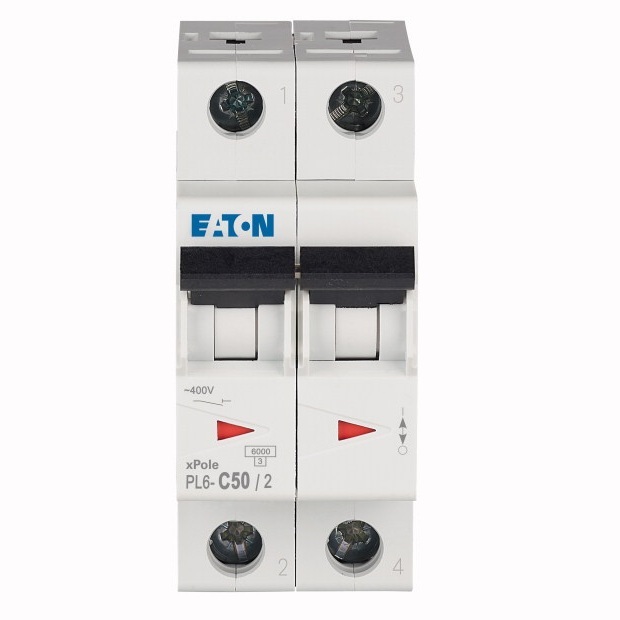

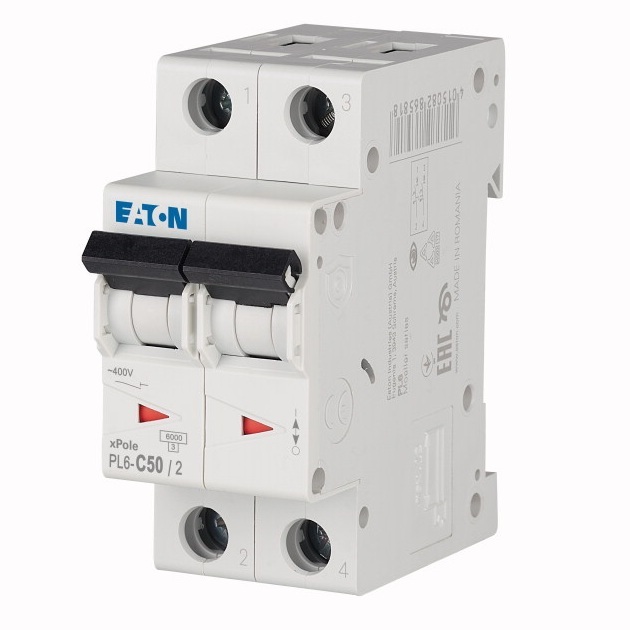

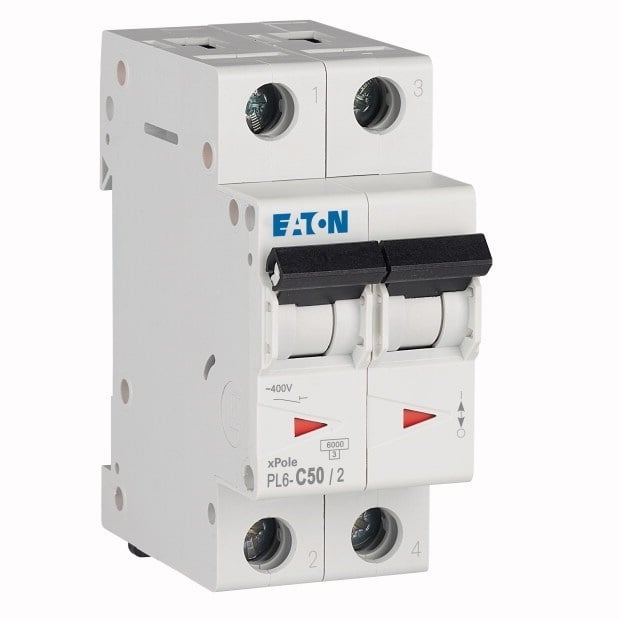

Siguranta automata Eaton 286572 50A 2P 6kA PL6-C50/2

Siguranța automată Eaton 50A PL6-C50/2 este un disjunctor modular bipolar din seria xPole PL6, proiectat pentru protecția circuitelor în aplicații rezidențiale și comerciale. Modelul 286572 are curent nominal de 50 A, doi poli protejați, caracteristică de declanșare C și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1.

Protecție bipolară cu caracteristică de declanșare C

Configurația cu 2 poli permite protejarea simultană a două conductoare prin același aparat. Eaton specifică pentru PL6-C50/2 doi poli în total și doi poli protejați, ceea ce diferențiază acest model de variantele monopolară, tripolară sau cu patru poli din aceeași categorie de aparataj modular.

Caracteristica de declanșare C definește comportamentul disjunctorului la supracurenți și trebuie corelată cu tipul circuitului și cu valorile curenților de pornire. Alegerea curbei nu se face doar după curentul nominal: protecția corectă depinde de caracteristicile instalației, conductoarelor și sarcinii protejate.

50 A și capacitate de rupere de 6 kA

Siguranța automată Eaton 50A are curent nominal In de 50 A și o capacitate nominală de rupere de 6 kA la 230 V și 400 V, conform IEC/EN 60898-1. Capacitatea de rupere indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard, fiind un criteriu distinct de valoarea curentului nominal.

Valoarea de 50 A nu trebuie interpretată ca o recomandare universală pentru orice circuit cu sarcină mare. Curentul nominal al protecției trebuie ales în raport cu secțiunea și capacitatea de transport a conductorului, condițiile de instalare, sarcina circuitului și cerințele proiectului electric.

Parametri electrici și construcție modulară

PL6-C50/2 funcționează în curent alternativ și are tensiune operațională nominală de până la 400 V AC, tensiune nominală de izolație Ui de 440 V și tensiune nominală de ținere la impuls Uimp de 4 kV. Domeniul de frecvență indicat de producător este 50–60 Hz.

Disjunctorul ocupă 2 module, are lățimea de 35,4 mm, înălțimea de 73 mm și adâncimea/lungimea declarată de 85 mm. Adâncimea de încastrare este de 70,5 mm, iar masa produsului este de aproximativ 0,24 kg. Aceste dimensiuni sunt relevante la planificarea spațiului disponibil în tabloul electric.

Conectarea conductoarelor și gradul de protecție

Terminalele acceptă conductoare rigide sau multifilare cu secțiuni declarate între 1 și 25 mm². Secțiunea conductorului se stabilește însă prin dimensionarea instalației; faptul că terminalul acceptă mecanic o anumită secțiune nu înseamnă că orice conductor din acest interval este adecvat pentru un circuit protejat la 50 A.

Gradul de protecție al aparatului este IP20. Prin urmare, protecția oferită de ansamblul final depinde și de tabloul sau carcasa în care este instalat disjunctorul, nu doar de gradul IP al aparatului individual.

Unde se încadrează modelul PL6-C50/2

Producătorul încadrează seria PL6 în aparataj pentru aplicații rezidențiale și comerciale. Modelul este un miniature circuit breaker din familia xPole și poate fi utilizat atunci când proiectarea instalației cere un disjunctor bipolar de 50 A, curba C și 6 kA.

Pentru compararea cu alte valori nominale poți consulta categoria de siguranțe automate 50A, iar pentru alte configurații și amperaje este disponibilă gama de siguranțe automate. Produsele producătorului pot fi explorate și în pagina Eaton.

Ce trebuie verificat înainte de alegere

Siguranța automată Eaton 50A trebuie aleasă ca parte a dimensionării întregului circuit, nu doar după amperaj. Verifică în special dacă instalația necesită doi poli protejați, dacă valoarea de 50 A este adecvată conductoarelor și sarcinii și dacă nivelul de 6 kA corespunde curentului de scurtcircuit estimat la punctul de instalare.

• Curent nominal: 50 A.
• Număr poli: 2 poli, ambii protejați.
• Caracteristică: curba C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune operațională: până la 400 V AC.
• Grad de protecție: IP20.
• Lățime: 2 module, 35,4 mm.

Erori frecvente

Alegerea disjunctorului doar pentru că are 50 A. Curentul nominal trebuie corelat cu conductorul și cu sarcina circuitului. Un aparat supradimensionat față de conductoare poate compromite funcția de protecție a instalației.

Confundarea valorii de 6 kA cu amperajul circuitului. Cei 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit, în timp ce 50 A este curentul nominal al aparatului. Sunt parametri diferiți și amândoi trebuie verificați.

Ignorarea numărului de poli. PL6-C50/2 este un model bipolar cu doi poli protejați. Dacă proiectul cere altă configurație de poli, trebuie selectată varianta corespunzătoare, nu înlocuită automat cu acest model.

Presupunerea că IP20 definește protecția întregului tablou. IP20 este gradul de protecție al aparatului. Gradul de protecție al ansamblului final depinde de carcasa tabloului, instalare și celelalte componente ale sistemului.

Întrebări frecvente

Ce înseamnă 50 A la Eaton PL6-C50/2?

Eaton PL6-C50/2 are un curent nominal de 50 A. Valoarea nu reprezintă curentul de scurtcircuit și nici nu stabilește singură dacă aparatul este potrivit unui circuit. Alegerea protecției de 50 A trebuie corelată cu secțiunea conductorului, sarcina, condițiile de instalare și proiectarea instalației electrice.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA a PL6-C50/2 reprezintă nivelul nominal de curent de scurtcircuit pe care disjunctorul îl poate întrerupe în condițiile IEC/EN 60898-1. Eaton declară 6 kA atât la 230 V, cât și la 400 V pentru acest model.

Câți poli are siguranța automată Eaton PL6-C50/2?

Siguranța automată Eaton PL6-C50/2 are doi poli, ambii protejați. Configurația ocupă două spații modulare și are o lățime declarată de 35,4 mm. Numărul de poli trebuie verificat în raport cu schema circuitului și cu cerințele proiectului înainte de instalare.

Ce conductoare pot fi conectate la PL6-C50/2?

PL6-C50/2 acceptă conductoare rigide și multifilare între 1 și 25 mm², conform datelor tehnice ale modelului. Această limită descrie capacitatea terminalelor; secțiunea efectivă necesară într-o instalație trebuie calculată separat în funcție de curent, lungime, mod de pozare și celelalte condiții de proiectare.
