Siguranta automata Eaton 286539 63A 1P 6kA PL6-C63/1

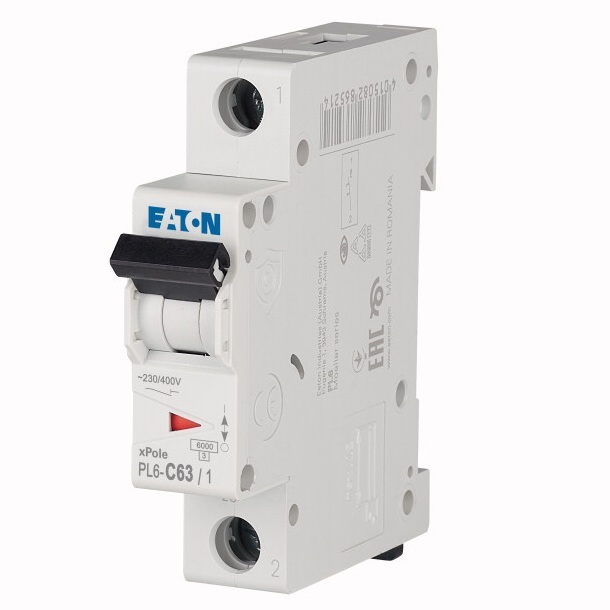

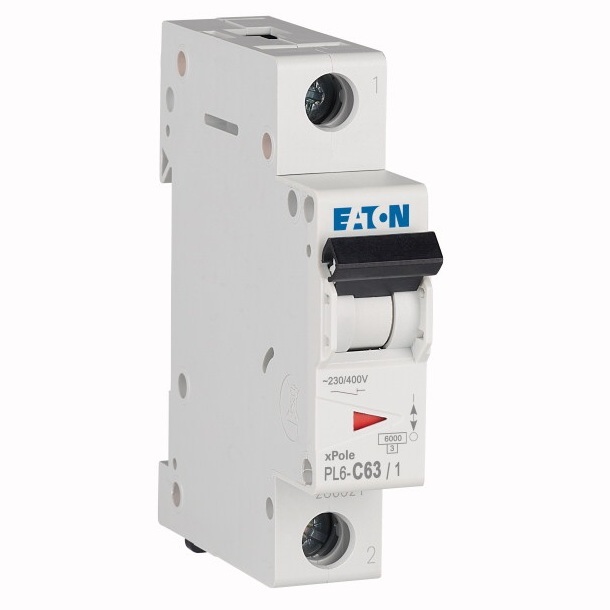

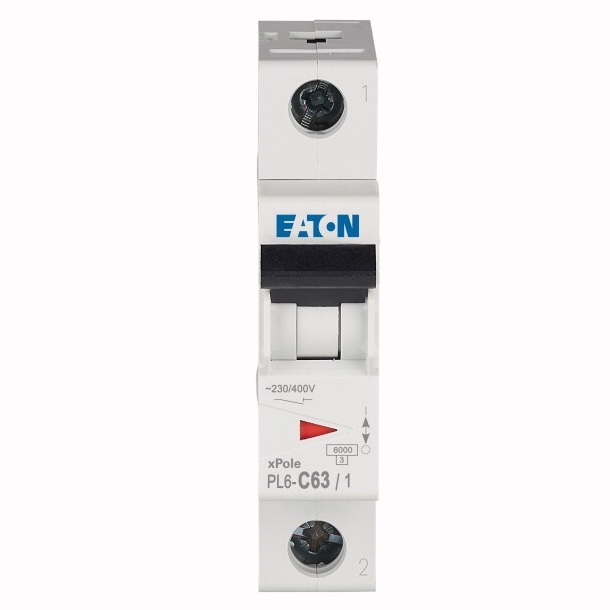

Siguranța automată 63A Eaton PL6-C63/1, cod 286539, este un întreruptor automat modular monopolar din gama xPole PL6, cu caracteristică de declanșare C și capacitate nominală de rupere de 6 kA. Modelul este destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor și este proiectat pentru tablouri electrice din aplicații rezidențiale și comerciale.

Protecție modulară de 63A cu un singur pol

Siguranța automată 63A PL6-C63/1 are un curent nominal de 63 A, un singur pol total și un singur pol protejat. Configurația 1P trebuie corelată cu schema instalației, deoarece un aparat monopolar nu este echivalent cu o variantă 2P, 3P sau 4P doar pentru că are aceeași valoare a curentului nominal.

Modelul face parte din seria Eaton xPole PL6 și are caracteristică de declanșare C. Curba de declanșare este un criteriu separat de amperaj și trebuie verificată împreună cu tipul circuitului și condițiile de funcționare. Alegerea corectă nu se face doar după valoarea de 63 A.

Ce înseamnă capacitatea de rupere de 6 kA

PL6-C63/1 are o capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Această valoare indică nivelul de curent de scurtcircuit pe care întreruptorul îl poate întrerupe în condițiile prevăzute de standard și nu trebuie confundată cu valoarea curentului nominal de 63 A.

Capacitatea de rupere trebuie verificată în raport cu nivelul de scurtcircuit prezumat în punctul de instalare. Prin urmare, două siguranțe automate de 63 A pot avea caracteristici diferite dacă una este evaluată la 6 kA, iar alta la o altă capacitate de rupere.

Dimensiuni și integrare în tabloul electric

Eaton PL6-C63/1 are o lățime de 17,7 mm, corespunzătoare unui modul, și o adâncime de încastrare de 70,5 mm. Formatul modular permite integrarea într-un tablou compatibil, cu respectarea configurației și a cerințelor instalației.

Gradul de protecție al aparatului este IP20. Tensiunea operațională nominală maximă este de 230 V AC, frecvența nominală este 50-60 Hz, iar tensiunea nominală de izolație este de 440 V.

Conectarea conductoarelor

Terminalele PL6-C63/1 acceptă conductoare rigide și multifilare cu secțiuni cuprinse între 1 și 25 mm². Această valoare descrie capacitatea de conectare a bornelor și nu stabilește automat secțiunea de cablu necesară unui circuit de 63 A.

Secțiunea conductorului trebuie dimensionată separat în funcție de instalație, modul de pozare, lungimea circuitului, temperatura de funcționare și celelalte condiții de proiectare. Faptul că borna acceptă până la 25 mm² nu înseamnă că orice conductor din această plajă este potrivit pentru orice circuit protejat la 63 A.

Ce verifici înainte de alegerea modelului PL6-C63/1

Siguranța automată 63A Eaton 286539 trebuie identificată după ansamblul parametrilor, nu numai după amperaj. Modelul exact este PL6-C63/1, configurația este 1P, curba de declanșare este C, iar capacitatea nominală de rupere este 6 kA.

• Curent nominal: 63 A
• Număr de poli: 1P
• Caracteristică de declanșare: C
• Capacitate nominală de rupere: 6 kA
• Grad de protecție: IP20
• Lățime: 17,7 mm, un modul
• Model: PL6-C63/1
• Cod producător: 286539

Pentru înlocuirea unui întreruptor existent trebuie verificate toate aceste caracteristici. Coincidența valorii de 63 A nu confirmă singură că două aparate sunt echivalente sau potrivite pentru aceeași instalație.

Erori frecvente

Alegerea siguranței numai după amperaj. Un aparat de 63 A poate avea alt număr de poli, altă curbă sau altă capacitate de rupere. Pentru Eaton PL6-C63/1 trebuie verificate împreună valorile 63 A, 1P, curba C și 6 kA.

Confundarea celor 63 A cu cei 6 kA. Valoarea de 63 A reprezintă curentul nominal, în timp ce 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Parametrii au roluri diferite și nu sunt interschimbabili.

Presupunerea că borna de 25 mm² stabilește cablul necesar. Valoarea de 25 mm² reprezintă secțiunea maximă de conductor acceptată de terminal. Dimensionarea conductorului pentru circuit trebuie realizată separat, în funcție de condițiile reale ale instalației.

Înlocuirea unei variante multipolare cu modelul 1P. PL6-C63/1 are un singur pol. Dacă schema instalației necesită protecție sau întrerupere pe mai mulți poli, trebuie selectată configurația corespunzătoare.

Întrebări frecvente

Ce înseamnă 63A la siguranța automată Eaton PL6-C63/1?

Cei 63 A reprezintă curentul nominal al Eaton PL6-C63/1. Valoarea trebuie corelată cu dimensionarea circuitului și a conductoarelor și nu înseamnă că produsul este potrivit automat pentru orice instalație care poate avea consumatori de putere ridicată.

Ce înseamnă curba C la Eaton PL6-C63/1?

Curba C este caracteristica de declanșare a întreruptorului Eaton PL6-C63/1. Ea reprezintă un criteriu de selecție distinct de curentul nominal și de capacitatea de rupere. La înlocuirea unei siguranțe automate trebuie verificată și curba, nu numai valoarea de 63 A.

Ce înseamnă capacitatea de rupere de 6 kA?

Capacitatea de rupere de 6 kA indică nivelul nominal de curent de scurtcircuit pe care PL6-C63/1 îl poate întrerupe conform IEC/EN 60898-1. Această valoare trebuie verificată față de condițiile instalației și nu reprezintă curentul normal de funcționare al aparatului.

Cât spațiu ocupă Eaton PL6-C63/1 în tabloul electric?

Eaton PL6-C63/1 ocupă un modul și are o lățime de 17,7 mm. Aparatul este monopolar, iar adâncimea de încastrare declarată este de 70,5 mm. Compatibilitatea cu tabloul trebuie verificată împreună cu spațiul disponibil și configurația instalației.
