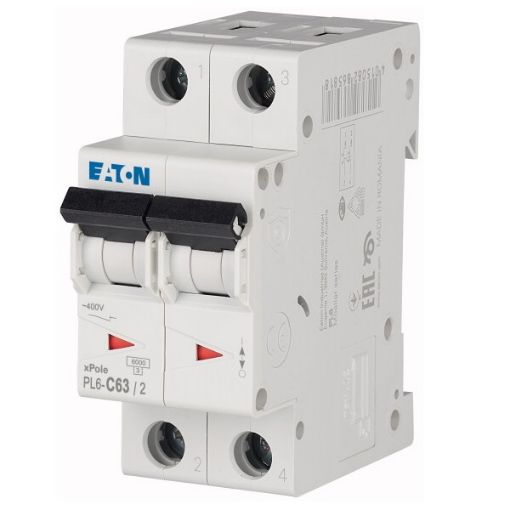

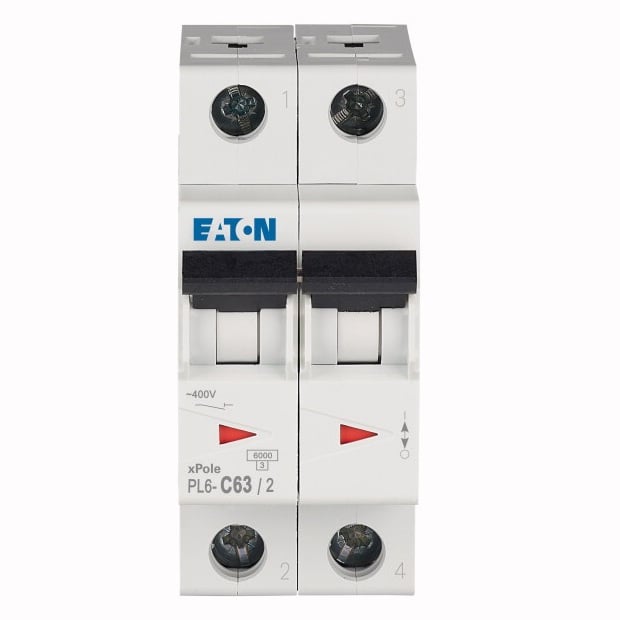

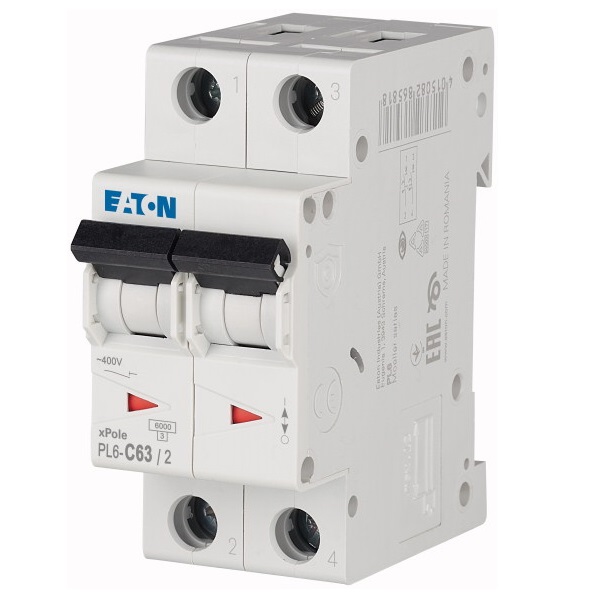

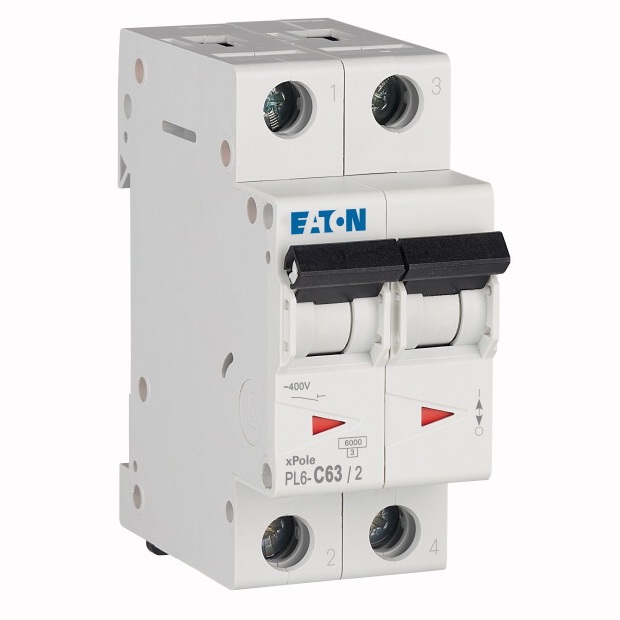

Siguranta automata Eaton 286573 63A 2P 6kA PL6-C63/2

Siguranța automată Eaton PL6-C63/2 286573 este un întrerupător automat bipolar 2P de 63A, cu curbă de declanșare C și capacitate nominală de rupere de 6kA conform IEC/EN 60898-1. Modelul face parte din gama Eaton xPole PL6 și este destinat protecției circuitelor la supracurent, pentru instalații în care sunt necesari doi poli protejați și această combinație de parametri electrici.

Siguranță automată Eaton 2P 63A cu curbă C

Eaton PL6-C63/2 combină configurația bipolară cu un curent nominal de 63A și caracteristica de declanșare C. Pentru selectarea corectă, acești parametri trebuie verificați împreună, deoarece întrerupătoarele automate cu același amperaj pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

Configurația 2P înseamnă că aparatul are doi poli în total și doi poli protejați. Această caracteristică diferențiază modelul de variantele PL6 cu 1P, 3P sau 3P+N și trebuie să corespundă schemei electrice a circuitului.

Curba de declanșare C

Modelul PL6-C63/2 utilizează curba de declanșare C. Caracteristica de declanșare definește comportamentul întrerupătorului automat la supracurenți și reprezintă un parametru distinct de curentul nominal de 63A.

Din acest motiv, amperajul nu trebuie folosit ca unic criteriu de alegere. Numărul de poli, curba de declanșare, curentul nominal și capacitatea de rupere trebuie verificate ca un set de caracteristici.

Capacitate de rupere de 6kA

Eaton PL6-C63/2 are o capacitate nominală de rupere de 6kA conform IEC/EN 60898-1. Pentru acest model, Eaton indică aceeași valoare de 6kA la 230V și la 400V conform EN 60898.

Capacitatea de rupere nu trebuie confundată cu valoarea de 63A. Cei 63A reprezintă curentul nominal al aparatului, în timp ce 6kA caracterizează capacitatea sa de întrerupere în condiții de scurtcircuit.

Caracteristicile Eaton PL6-C63/2

Modelul 286573 poate fi identificat precis prin seria PL6, configurația bipolară și parametrii electrici. Principalele caracteristici sunt:

• producător: Eaton;
• serie: xPole PL6;
• model: PL6-C63/2;
• cod Eaton: 286573;
• EAN: 4015082865733;
• tip produs: întrerupător automat miniatural MCB;
• configurație: 2P;
• număr poli protejați: 2;
• curent nominal: 63A;
• curbă de declanșare: C;
• capacitate de rupere: 6kA conform IEC/EN 60898-1;
• tip tensiune: AC;
• tensiune maximă de utilizare Ue: 400V;
• tensiune nominală de izolație Ui: 440V;
• tensiune de impuls Uimp: 4kV;
• frecvență: 50–60Hz;
• grad de protecție: IP20;
• 2 spații modulare;
• lățime: 35,4 mm.

Două module și lățime de 35,4 mm

Eaton PL6-C63/2 ocupă două spații modulare și are o lățime de 35,4 mm. Dimensiunea este relevantă atunci când se verifică spațiul disponibil în tabloul electric sau când produsul este cumpărat pentru înlocuirea unui întrerupător existent.

Dimensiunile generale sunt de 85 mm adâncime, 73 mm înălțime și 35,4 mm lățime, iar adâncimea de încastrare este de 70,5 mm. Aparatul permite conectarea conductorilor rigizi sau multifilari cu secțiuni între 1 și 25 mm².

Protecție la suprasarcină și scurtcircuit

PL6-C63/2 este un întrerupător automat miniatural destinat protecției circuitelor la suprasarcină și scurtcircuit. Curentul nominal de 63A trebuie corelat cu dimensionarea conductorilor și cu condițiile instalației electrice.

Un întrerupător de 63A nu trebuie ales doar pentru că are un amperaj mai mare. Protecția trebuie dimensionată conform circuitului, iar schimbarea valorii nominale față de proiect sau față de aparatul existent trebuie analizată împreună cu celelalte caracteristici ale instalației.

Ce verifici înainte de alegerea Eaton PL6-C63/2?

Pentru o selecție corectă, verifică dacă instalația necesită combinația 2P + 63A + curbă C + 6kA. Pentru înlocuire, modelul și codul Eaton permit identificarea exactă a variantei.

• confirmă necesitatea configurației bipolare 2P;
• verifică dacă circuitul este dimensionat pentru 63A;
• confirmă caracteristica de declanșare C;
• verifică dacă este necesară capacitatea de rupere de 6kA;
• confirmă spațiul disponibil pentru două module;
• pentru înlocuire, verifică modelul PL6-C63/2 și codul 286573.

Identificare exactă prin PL6-C63/2 și codul 286573

Codul Eaton 286573 și EAN-ul 4015082865733 identifică exact această variantă. Denumirea completă este Eaton PL6-C63/2, 2P, 63A, curbă C și capacitate de rupere de 6kA.

Verificarea întregului set de parametri este importantă deoarece gama Eaton PL6 include variante cu același curent nominal, dar cu alte configurații de poli. Codul produsului reduce riscul de confuzie la comandă sau înlocuire.

Întrebări frecvente despre Eaton PL6-C63/2 286573

Câți poli are Eaton PL6-C63/2?

Eaton PL6-C63/2 este un întrerupător automat bipolar 2P, cu doi poli protejați. Configurația trebuie să corespundă schemei circuitului.

Ce curent nominal are modelul 286573?

Modelul Eaton PL6-C63/2 are un curent nominal de 63A. Această valoare trebuie corelată cu dimensionarea circuitului și nu trebuie utilizată ca singur criteriu de selecție.

Ce curbă de declanșare are?

PL6-C63/2 utilizează curba de declanșare C. Caracteristica trebuie verificată separat de amperaj atunci când produsul este selectat pentru un circuit nou sau pentru înlocuire.

Care este capacitatea de rupere?

Eaton PL6-C63/2 are o capacitate nominală de rupere de 6kA conform IEC/EN 60898-1. Producătorul indică 6kA atât la 230V, cât și la 400V conform EN 60898.

Câte module ocupă PL6-C63/2?

Modelul ocupă două spații modulare și are o lățime de 35,4 mm. Aceste dimensiuni sunt utile pentru verificarea spațiului disponibil în tabloul electric.
