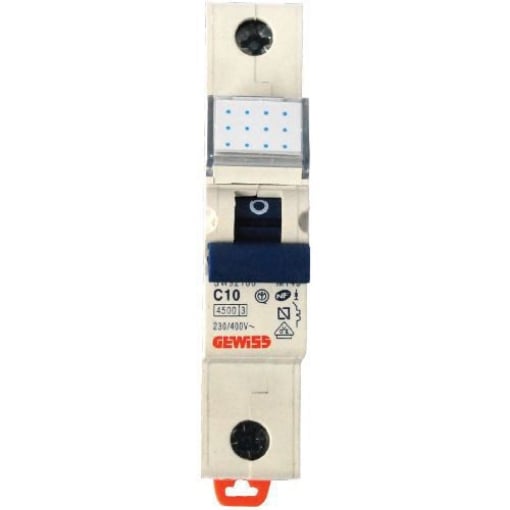

Siguranta automata 10A GEWISS MT 45 GW92106 1P curba C 4.5kA

Siguranța automată 10A GEWISS MT 45 GW92106 este un întrerupător automat miniatural 1P, cu curbă de declanșare C, tensiune nominală 230-400 V și capacitate de rupere Icn de 4.5 kA la 230 V conform IEC/EN 60898-1. Aparatul ocupă un singur modul și funcționează la frecvența nominală de 50/60 Hz. Combinația 1P, 10A, curbă C și 4.5 kA identifică varianta GW92106 și trebuie verificată integral atunci când produsul este ales pentru un circuit sau pentru înlocuirea unui aparat existent.

Siguranță automată 10A cu un pol și curbă C

Siguranța automată 10A GEWISS GW92106 are configurație 1P și curbă de declanșare C. Curentul nominal de 10A trebuie analizat împreună cu numărul de poli, caracteristica de declanșare și capacitatea de rupere, nu ca un criteriu izolat.

Curba C face parte din configurația exactă a modelului GW92106. O siguranță automată GEWISS de 10A cu altă curbă sau cu alt număr de poli reprezintă o variantă tehnică diferită, chiar dacă aspectul exterior și dimensiunile pot fi apropiate.

Capacitate de rupere Icn de 4.5 kA la 230 V

Întrerupătorul automat GEWISS GW92106 are capacitate de rupere nominală Icn de 4500 A, echivalentă cu 4.5 kA, la 230 V conform IEC/EN 60898-1. Pentru această referință, GEWISS declară și Ics egal cu 1 × Icn în condițiile aceluiași standard.

Documentația GEWISS indică separat o capacitate de rupere Icu de 6 kA la 230 V conform IEC/EN 60947-2, cu Ics egal cu 100% din Icu. Valorile de 4.5 kA și 6 kA provin din standarde și criterii de încercare diferite și nu trebuie tratate ca aceeași caracteristică. Pentru identificarea comercială uzuală a variantei GW92106 este relevantă valoarea Icn de 4.5 kA.

Tensiune nominală 230–400 V și frecvență 50/60 Hz

Siguranța automată GEWISS MT 45 GW92106 are tensiune nominală de 230–400 V și frecvență nominală de 50/60 Hz. Tensiunea de izolație Ui este de 500 V, iar tensiunea nominală de ținere la impuls Uimp este de 4 kV.

Producătorul declară pentru aparat o tensiune minimă de funcționare de 12 V AC/DC și o tensiune maximă de funcționare de 440 V a.c. sau 250 V d.c. Aceste valori descriu caracteristicile tehnice ale modelului și nu înlocuiesc verificarea cerințelor circuitului pentru care este selectat.

Un singur modul pentru integrarea în tabloul electric

Siguranța automată 10A GEWISS GW92106 ocupă un singur modul. Dimensiunea modulară este relevantă la verificarea spațiului disponibil în tabloul electric și la compararea cu aparate care ocupă două sau mai multe module.

Configurația de un modul nu trebuie însă folosită singură pentru identificarea unui înlocuitor. Modelul GW92106 este 1P, 10A, curbă C și Icn 4.5 kA la 230 V. Un aparat de aceeași lățime, dar cu alte caracteristici electrice, nu reprezintă automat o alternativă echivalentă.

Compatibilitatea cu conductoare rigide și flexibile

Întrerupătorul automat GEWISS GW92106 acceptă conductoare rigide și flexibile. Producătorul declară configurații de conectare de până la 1x35 mm², până la 2x16 mm² sau combinația 1x16 + 2x10 mm².

Cuplul nominal de strângere al bornelor este de 2 Nm. Tipul, secțiunea și configurația conductoarelor trebuie verificate înainte de utilizare în raport cu datele aparatului. Compatibilitatea cu conductoare rigide și flexibile nu presupune compatibilitatea cu orice secțiune sau combinație posibilă.

Durabilitate electrică și mecanică

Siguranța automată GEWISS MT 45 GW92106 are declarate 10.000 de manevre electrice și 20.000 de manevre mecanice. Aceste valori oferă un reper tehnic pentru durabilitatea aparatului în condițiile definite de producător.

Temperatura de funcționare declarată este cuprinsă între -25°C și +70°C, iar intervalul pentru depozitare este de la -40°C la +70°C. Limitele de temperatură reprezintă parametri tehnici ai produsului și trebuie respectate în contextul condițiilor reale ale instalației.

Când alegi varianta GEWISS GW92106?

Siguranța automată GEWISS GW92106 trebuie selectată atunci când sunt necesare caracteristicile 1P, 10A, curbă C și Icn 4.5 kA la 230 V într-un aparat de un modul. Pentru înlocuirea unei siguranțe existente, simpla potrivire a curentului nominal de 10A nu este suficientă.

În familia GEWISS există întrerupătoare automate cu aspect apropiat, dar cu alte valori nominale. De aceea, verificarea codului GW92106 împreună cu numărul de poli, curentul nominal, curba și capacitatea de rupere reduce riscul alegerii unei variante diferite.

Erori frecvente

Alegerea unei siguranțe de 10A fără verificarea curbei

Siguranța automată GEWISS GW92106 are curent nominal de 10A și curbă C. O siguranță de 10A cu altă caracteristică de declanșare este o variantă diferită și nu trebuie considerată automat echivalentă.

Confundarea capacității Icn de 4.5 kA cu Icu de 6 kA

GEWISS GW92106 are Icn de 4.5 kA la 230 V conform IEC/EN 60898-1 și Icu de 6 kA la 230 V conform IEC/EN 60947-2. Cele două valori sunt definite și testate conform unor standarde diferite, motiv pentru care nu trebuie interschimbate.

Alegerea exclusiv după curentul nominal de 10A

Siguranța automată 10A GEWISS GW92106 este 1P, curbă C și Icn 4.5 kA la 230 V. Pentru identificarea variantei potrivite trebuie verificate toate aceste caracteristici, nu doar valoarea de 10A.

Întrebări frecvente

Ce curbă are siguranța automată GEWISS GW92106?

Siguranța automată 10A GEWISS GW92106 are curbă de declanșare C. Caracteristica C face parte din configurația exactă a acestei referințe.

Ce capacitate de rupere are GEWISS GW92106?

Siguranța automată GEWISS GW92106 are Icn de 4.5 kA la 230 V conform IEC/EN 60898-1. GEWISS declară separat Icu de 6 kA la 230 V conform IEC/EN 60947-2.

Câte module ocupă GEWISS GW92106?

Siguranța automată GEWISS GW92106 ocupă un singur modul și are configurație 1P. Dimensiunea este utilă pentru verificarea spațiului disponibil în tabloul electric.

Ce tensiune nominală are GEWISS GW92106?

Întrerupătorul automat miniatural GEWISS GW92106 are tensiune nominală de 230–400 V și frecvență nominală de 50/60 Hz.

Ce conductoare acceptă GEWISS GW92106?

Siguranța automată GEWISS GW92106 acceptă conductoare rigide și flexibile în configurațiile declarate de producător, până la 1x35 mm², 2x16 mm² sau 1x16 + 2x10 mm².
